Tryb indeksowania sterownik servomotora PLC sterownik servomotora Accelnet
| Miejsce pochodzenia | Stany Zjednoczone |
|---|---|
| Nazwa handlowa | Copley |
| Orzecznictwo | ce,ISO9001,CCC |
| Numer modelu | ACJ055-18 |
| Minimalne zamówienie | ≥1 |
| Cena | $560.00/pieces |
| Szczegóły pakowania | napęd opakowań kartonowych |
| Czas dostawy | 1-5 produktów wysyłka 5-7 dni, próbki 3-5 dni, hurt do uzgodnienia |
| Zasady płatności | T/T |
| Możliwość Supply | Negocjowalne |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Prąd szczytowy | 18 | Godziny szczytu | 1 |
|---|---|---|---|
| Szczytowa moc wyjściowa | 970 | Rezystancja wyjściowa | 0,075 |
| Tryb sterowania | Pozycja/Prędkość/Moment obrotowy | Wilgotność | 0-95% wilgotności względnej |
| Napięcie wejściowe | 24v | Prąd wyjściowy | 0-4A |
| Napięcie wyjściowe | 0-24V | Zakres pozycji | 0-360° |
| Poziom ochrony | IP67 | Częstotliwość impulsów | 0-200 kHz |
| Zakres szerokości impulsu | 0,5-2,5 ms | Wielkość | 170*120*50mm |
| Zakres prędkości | 0-100 obr./min | Rodzaj | Sterownik serwomotoru |
| Waga | Światło | Temperatura pracy | -20-85°C |
| Podkreślić | System sterowania servomotorem w trybie indeksowania,Serwo silnik sterownik PLC zasilany,Sterownik serwomotora Accelnet z napędem PLC |
||
opis produktu
Tryb indeksowania PLC Powered Accelnet Servo Motor Drive For Distributed Control Network
Opis
/Drukowanie COPLEY
Napęd zapewnia bogaty interfejs kodera wartości absolutnej, który obsługuje protokoły Endat, Biss, SSI i Absolute A, takie jak:Zapewnienie kodu źródłowego CMO lub CML, który może być bezpośrednio wywoływany, może być opracowany pod Windows i ROSTMoże on wywoływać bezpośrednio powiązaną funkcję ruchu, która kontroluje silnik zgodnie z określoną prędkością i czasem (PNT) wykonuj ruch.

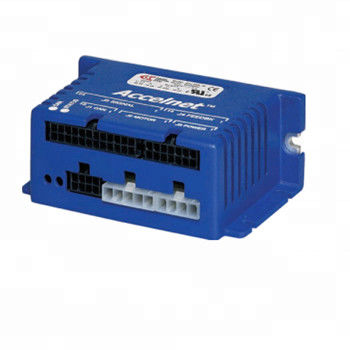

Accelnet Micro Panel to kompaktowy serwo napęd napędzany prądem stałym
do sterowania pozycją, prędkością i momentem obrotowym bezszczotkowych i
Silniki do szczotek prądu stałego.
sieci, jako samodzielny napęd indeksowania lub z zewnętrznym
Dwie wersje są dostępne w celu obsługi cyfrowej
kwadratura lub analogowe kodery sin/cos.
Tryb indeksowania umożliwia uproszczoną obsługę z PLC, które
użyć wyjścia do wyboru i uruchomienia indeksów i wejścia do odczytu
Dodatkowo,PLC może przesyłać dane ASCII
który może zmienić profile ruchu tak, że jeden indeks może wykonywać
Zmiany wymagań maszyny.
możliwość sterowania wieloma napędami Accelnet
od PLC, które używają tego protokołu komunikacyjnego.
Wspierana jest również rozproszona architektura sterowania CANopen.
Jako węzeł CAN działający w ramach protokołu CANopen,
obsługuje pozycję profilu, prędkość profilu, moment obrotowy profilu,
Pozycja interpolowana i Homing. Do 127 napędów może
działają na jednej szlaku CAN i można łączyć grupy napędów
poprzez CAN tak, że wykonują profile ruchu razem.
Możliwość obsługi zewnętrznymi sterownikami ruchu
w trybie momentu obrotowego (prądu), prędkości i pozycji.
sygnały poleceń mogą być ±10V (wrotny moment, prędkość, położenie),
PWM/Polarity (wrotny moment, prędkość) lub format krokówkowy (CU/CD lub
Krok/kierunek).
| Modelowy | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Moc wyjściowa | |||||||||
| Prąd szczytowy | 9(636) | 18 ((12.73) | 3(212) | 9(636) | 12 ((8.5) | Adc ((Arms, sinusoidal,± 5% | |||
| godzina szczytowa | 1 | 1 | 1 | 1 | 1 | Sekcja | |||
| prąd ciągły | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms,sinuscidal),± 5% | |||
| Maksymalna moc wyjściowa | 490 | 970 | 270 | 800 | 1600 | w | |||
| ciągłe" " | 163 | 323 | 89 | 267 | 533 | w | |||
| Opór wyjściowy | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Maksymalna moc wyjściowa | voutHV0.97*Rou*tlout | ||||||||
| Moc wejściowa | |||||||||
| Z godzin do godzin. | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc, informacja o transporcie | |||
| Szczyt | 9 | 18 | 3 | 9 | 12 | Adc ((1 s) szczyt | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc ciągły | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc maksymalnie | ||||||||
| Wydatki PWM | 3-fazowy falownik MOSFET, centralnie ważony PWM 15 kHz, modulacja wektora przestrzennego 3o kHz |
||||||||
| Rodzaj częstotliwość falowania pwm |
|||||||||
| DYGITALNA KONTROL | |||||||||
Digitalne pętle sterowania |
Prąd, prędkość, pozycja. Kortrol pozycji podwójnej pętli przy użyciu wtórnego wejścia kodera Pętla prądu:15 kHz ((66,7 us) Prędkość, pętle pozycji: 3kHz ((333 us) Sinusoidal Field-Oriented Control lub trapezoidal z Hall dla silników szczotkowania pewne ważone PWH z modulacją wektora przestrzennego pętla prądu:2.5 kHz typowe, szerokość pasma będzie się różnić w zależności od dostrojenia i indukcji obciążenia Zmiany napięcia przycisku nie wpływają na szerokość pasma 200 uH linii linii |
||||||||
| Poziom poboczny (czas) | |||||||||
| zmiana | |||||||||
| Modulacja | |||||||||
| Przepustowość | |||||||||
| HV Odszkodowanie | |||||||||
| Minimalna indukcyjność obciążenia | |||||||||
| Wprowadzenie polecenia | |||||||||
| CANotworzyć | Pozycja profilu, położenie interpołowane, prędkość profilu, moment obrotowy profilu, homing | ||||||||
| Pozycja cyfrowa | Komendy krok/kierunek,CW/CCW (maksymalna częstotliwość 2 MHz) | ||||||||
| Quad A/B Encoder | 20 Mcount/s (po kwadraturze),5Mline/s | ||||||||
| cyfrowy moment obrotowy i prędkość | PWM, Polarność | PWM 0-100%, biegunowość = 1/0 | |||||||
| PWM | PWM 50% ± 50%, nie wymagany sygnał polarności | ||||||||
| Zakres częstotliwości PWM | Minimum 1 kHz, maksymalnie 100 kHz | ||||||||
| Pw minimalna szerokość impulsu | 220 ns | ||||||||
| Analogiczny moment obrotowy/prędkość/pozyton | ±10 vdc,5kΩ impedancja wejściowa kierunkowskazania | ||||||||
| DYGITALNE WPRÓWY | |||||||||
| Rodzaj numeru | 9, nieizolowane [IN1] dedykowane funkcji Drive Enable, [IN2]~[IN9] są programowalne 74HC14 Wypalnik Schmitta działający od +5 Vdc z filtrem RC na wejściu 10 kΩ do +5 Vdc lub na ziemi dla wszystkich z wyjątkiem [IN5] (patrz poniżej) Vin-Lo 1,35 Vdc,vin-HI > 3,65 vdc Wszystkie wejścia posiadają grupę wybieralnego połączenia przyciągania wejściowego do +5 Vdc lub gound 1 Dedykowane wejście z filtrem RC 330 us for drive enable,0 do +24 Vdc max 3 Wydatki ogólnego przeznaczenia z filtrem RC 330 us,max 0 do +24 vdc 1 Wprowadzenie średniej prędkości dla przełącznika temperatury silnika,33 40,99 kΩ wyciąg/wyciąg, maksymalnie od 0 do +24 vdc 4 Wejścia i wyjścia dużych prędkości z filtrem RC 100 ns,max 0 do +5 Vdc |
||||||||
| Wszystkie wejścia | |||||||||
| Poziomy logiczne | |||||||||
| Pociąg do góry, pociąg do dołu | |||||||||
| Włączyć[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| DYGITALNE WYJEDZENIA (UWAGA 1) | |||||||||
| Rodzaj Numbet | 4Nie jest odizolowany, programowalny. MDSFET z obniżeniem prądu o napięciu 1 kΩ do +5 Vdc poprzez diodę 300 mAdc max+,30 ve max. Funkcje programowalne Wymaga się zewnętrznej diody fyback do napędzania obciążeń indukcyjnych |
||||||||
| [OUT1~4] | |||||||||
| bieżąca ocena | |||||||||
| bieżąca ocena | |||||||||
