AC3-055-09 Servo Motor Controller 120W MicroE Grating Ruler Długa żywotność
| Miejsce pochodzenia | Suzhou Chiny |
|---|---|
| Nazwa handlowa | America MICROE |
| Orzecznictwo | 195-R3726-01 |
| Numer modelu | MII163OS-20-NR |
| Minimalne zamówienie | 1 PCS |
| Cena | $105-$230 |
| Szczegóły pakowania | opakowanie kartonowe itp. |
| Czas dostawy | Ogólna dostawa 5-7 dni, szybka 3-5 dni, luzem do uzgodnienia |
| Zasady płatności | T/T |
| Możliwość Supply | Negocjowalne |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Waga | Światło | Wymiar ogólny | 200*400*603mm |
|---|---|---|---|
| napięcie | 24v | Cecha | Wysoka precyzja |
| Władza | 36w | Zastosowanie | Automatyka przemysłowa |
| Interfejs komunikacyjny | RS485/CAN/USB | Napięcie wejściowe | DC24V |
| Prąd wyjściowy | 0-5A | Moc wyjściowa | 120 W |
| Napięcie wyjściowe | DC0-24V | Nazwa produktu | Sterownik serwomotoru |
| Częstotliwość impulsów | 0-100 kHz | Wielkość | 180*140*60mm |
| Zakres regulacji prędkości | 0-100% | Temperatura pracy | -20~+85℃ |
| Podkreślić | AC3-055-09 Servo sterownik silnika,Kontroler serwo silnika 120W,120W MicroE Ruler z kratą |
||
opis produktu
AC3-055-09 MicroE Ruler Servo Motor Controller
Opis produktu:

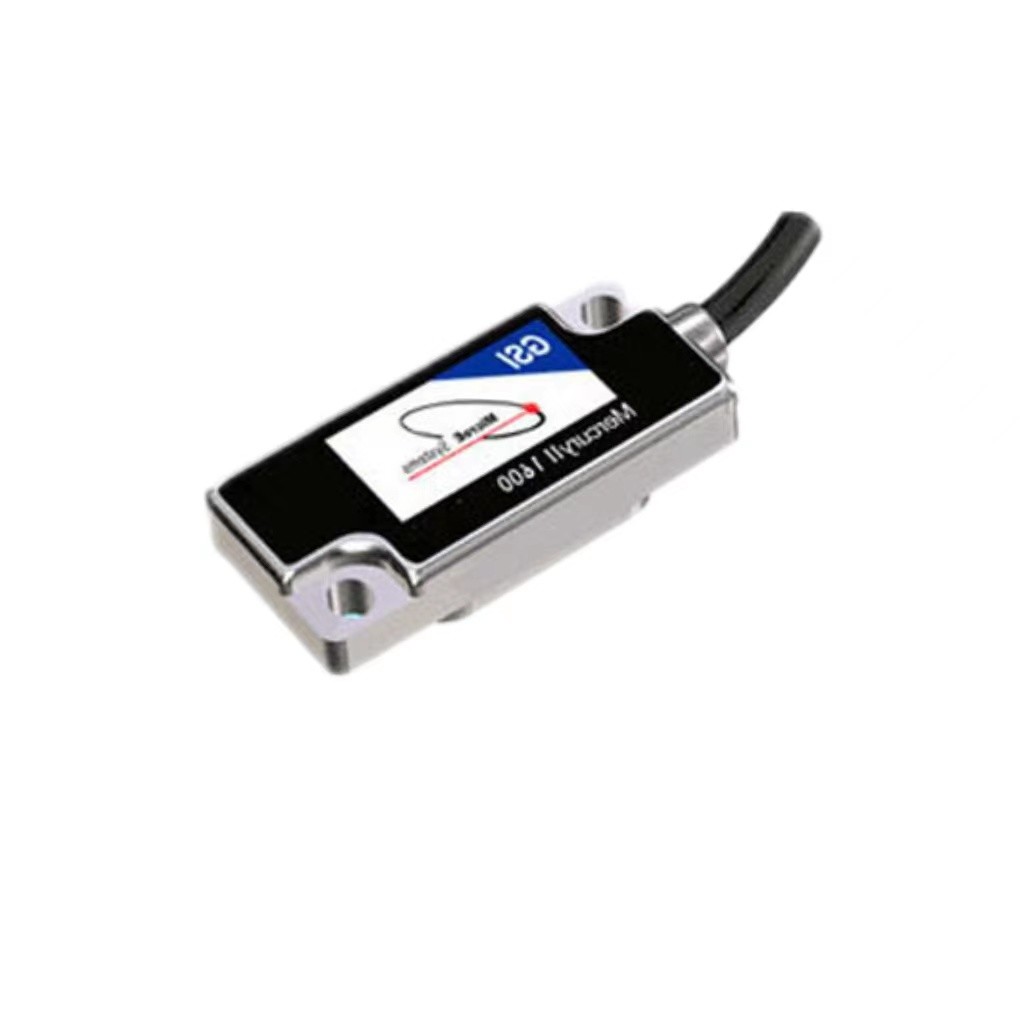

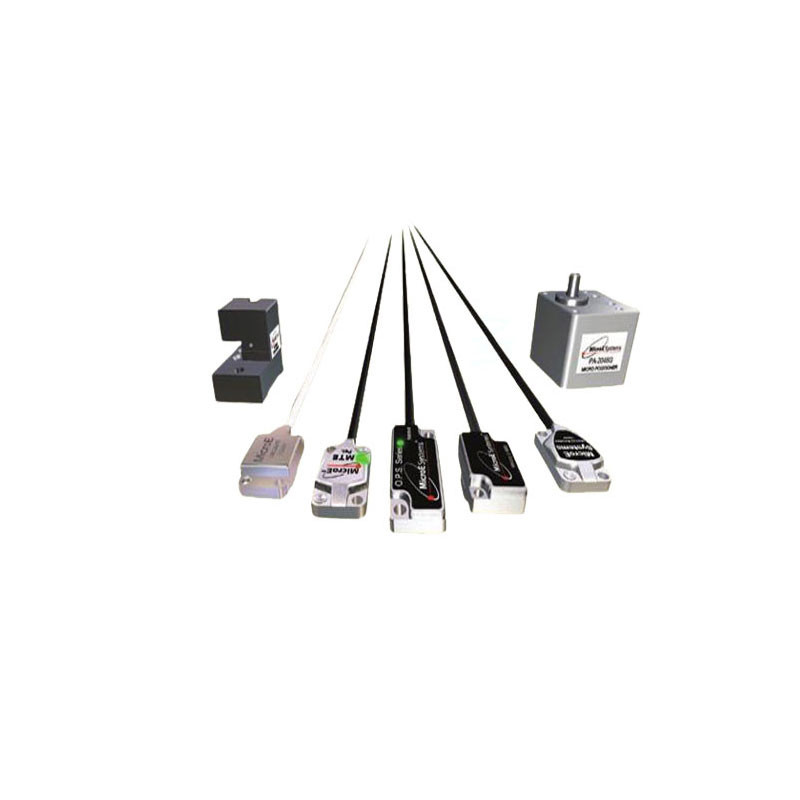

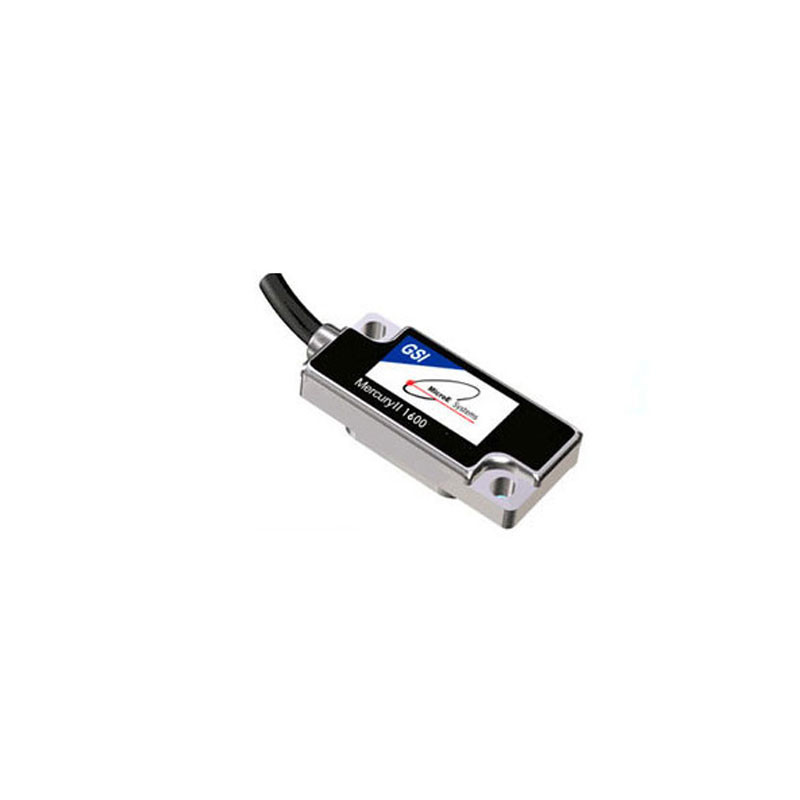

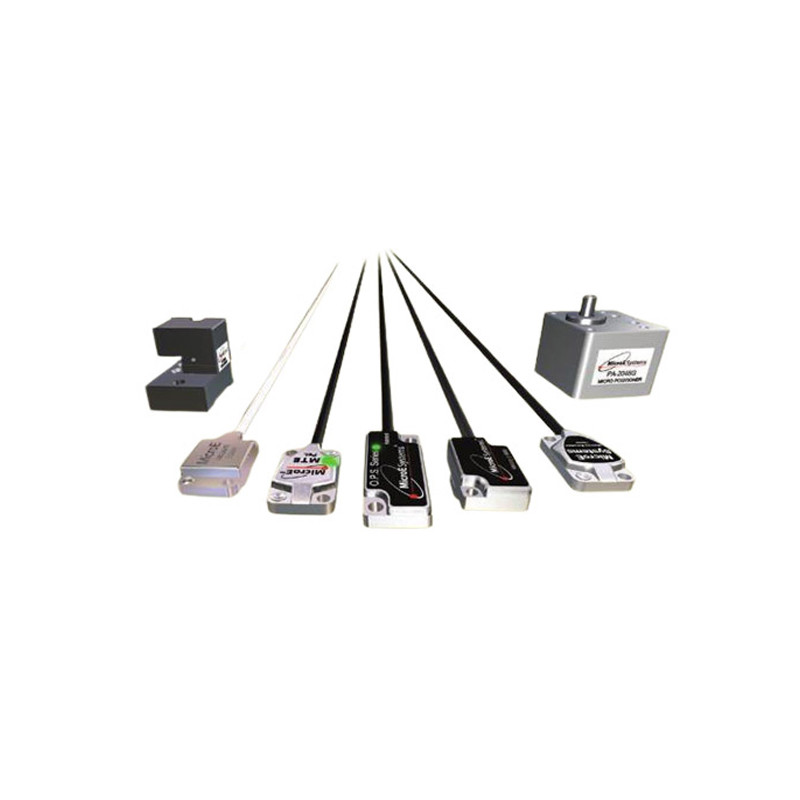

Liniarka kratkowa MicroE
Jest to urządzenie zwrotne pomiarowe działające na zasadzie optycznej siatki, często stosowane w sterowaniu numerycznym.
w układzie serwo zamkniętym obrabiarek można go stosować do wykrywania przemieszczenia liniowego lub kątowego.
Jego sygnał wyjściowy pomiarowy dla impulsu cyfrowego, z dużym zakresem wykrywania, dokładnością wykrywania, charakterystyką szybkiej odpowiedzi.
Jest to urządzenie zwrotne pomiarowe działające na zasadzie optycznej siatki, często stosowane w sterowaniu numerycznym.
w układzie serwo zamkniętym obrabiarek można go stosować do wykrywania przemieszczenia liniowego lub kątowego.
Jego sygnał wyjściowy pomiarowy dla impulsu cyfrowego, z dużym zakresem wykrywania, dokładnością wykrywania, charakterystyką szybkiej odpowiedzi.
| Modelowy | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Moc wyjściowa | |||||||||
| Prąd szczytowy | 9(636) | 18 ((12.73) | 3(212) | 9(636) | 12 ((8.5) | Adc ((Arms, sinusoidal,± 5% | |||
| godzina szczytowa | 1 | 1 | 1 | 1 | 1 | Sekcja | |||
| prąd ciągły | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms,sinuscidal),± 5% | |||
| Maksymalna moc wyjściowa | 490 | 970 | 270 | 800 | 1600 | w | |||
| ciągłe" " | 163 | 323 | 89 | 267 | 533 | w | |||
| Opór wyjściowy | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Maksymalna moc wyjściowa | voutHV0.97*Rou*tlout | ||||||||
| Moc wejściowa | |||||||||
| Z godzin do godzin. | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc, informacja o transporcie | |||
| Szczyt | 9 | 18 | 3 | 9 | 12 | Adc ((1 s) szczyt | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc ciągły | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc maksymalnie | ||||||||
| Wydatki PWM | 3-fazowy falownik MOSFET, centralnie ważony PWM 15 kHz, modulacja wektora przestrzennego 3o kHz |
||||||||
| Rodzaj częstotliwość falowania pwm |
|||||||||
| DYGITALNA KONTROL | |||||||||
Digitalne pętle sterowania |
Prąd, prędkość, pozycja. Kortrol pozycji podwójnej pętli przy użyciu wtórnego wejścia kodera Pętla prądu:15 kHz ((66,7 us) Prędkość, pętle pozycji: 3kHz ((333 us) Sinusoidal Field-Oriented Control lub trapezoidal z Hall dla silników szczotkowania pewne ważone PWH z modulacją wektora przestrzennego pętla prądu:2.5 kHz typowe, szerokość pasma będzie się różnić w zależności od dostrojenia i indukcji obciążenia Zmiany napięcia przycisku nie wpływają na szerokość pasma 200 uH linii linii |
||||||||
| Poziom poboczny (czas) | |||||||||
| zmiana | |||||||||
| Modulacja | |||||||||
| Przepustowość | |||||||||
| HV Odszkodowanie | |||||||||
| Minimalna indukcyjność obciążenia | |||||||||
| Wprowadzenie polecenia | |||||||||
| CANotworzyć | Pozycja profilu, położenie interpołowane, prędkość profilu, moment obrotowy profilu, homing | ||||||||
| Pozycja cyfrowa | Komendy krok/kierunek,CW/CCW (maksymalna częstotliwość 2 MHz) | ||||||||
| Quad A/B Encoder | 20 Mcount/s (po kwadraturze),5Mline/s | ||||||||
| cyfrowy moment obrotowy i prędkość | PWM, Polarność | PWM 0-100%, biegunowość = 1/0 | |||||||
| PWM | PWM 50% ± 50%, nie wymagany sygnał polarności | ||||||||
| Zakres częstotliwości PWM | Minimum 1 kHz, maksymalnie 100 kHz | ||||||||
| Pw minimalna szerokość impulsu | 220 ns | ||||||||
| Analogiczny moment obrotowy/prędkość/pozyton | ±10 vdc,5kΩ impedancja wejściowa kierunkowskazania | ||||||||
| DYGITALNE WPRÓWY | |||||||||
| Rodzaj numeru | 9, nieizolowane [IN1] dedykowane funkcji Drive Enable, [IN2]~[IN9] są programowalne 74HC14 Wypalnik Schmitta działający od +5 Vdc z filtrem RC na wejściu 10 kΩ do +5 Vdc lub na ziemi dla wszystkich z wyjątkiem [IN5] (patrz poniżej) Vin-Lo 1,35 Vdc,vin-HI > 3,65 vdc Wszystkie wejścia posiadają grupę wybieralnego połączenia przyciągania wejściowego do +5 Vdc lub gound 1 Dedykowane wejście z filtrem RC 330 us for drive enable,0 do +24 Vdc max 3 Wydatki ogólnego przeznaczenia z filtrem RC 330 us,max 0 do +24 vdc 1 Wprowadzenie średniej prędkości dla przełącznika temperatury silnika,33 40,99 kΩ wyciąg/wyciąg, maksymalnie od 0 do +24 vdc 4 Wejścia i wyjścia dużych prędkości z filtrem RC 100 ns,max 0 do +5 Vdc |
||||||||
| Wszystkie wejścia | |||||||||
| Poziomy logiczne | |||||||||
| Pociąg do góry, pociąg do dołu | |||||||||
| Włączyć[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| DYGITALNE WYJEDZENIA (UWAGA 1) | |||||||||
| Rodzaj Numbet | 4Nie jest odizolowany, programowalny. MDSFET z obniżeniem prądu o napięciu 1 kΩ do +5 Vdc poprzez diodę 300 mAdc max+,30 ve max. Funkcje programowalne Wymaga się zewnętrznej diody fyback do napędzania obciążeń indukcyjnych |
||||||||
| [OUT1~4] | |||||||||
| bieżąca ocena | |||||||||
| bieżąca ocena | |||||||||
AC3-055-09 to wysokiej wydajności sterownik servomotoru z linijką sieciową wprowadzony przez MicroE Systems, zaprojektowany specjalnie do precyzyjnego sterowania pozycją i zastosowań ruchowych.Poniżej przedstawiono szczegółowy opis sterownika AC3-055-09.:
Wysoka precyzja sterowania pozycją: sterownik AC3-055-09 jest wyposażony w zaawansowaną technologię sterowania pozycją, która może osiągnąć niezwykle wysoką dokładność pozycji.Jest on połączony z technologią linii kratowej MicroE, aby dokładnie zmierzyć informacje o pozycji, umożliwiające mikro ruch i pozycjonowanie.
Zamknięty system sprzężenia zwrotnego: sterownik przyjmuje zamknięty system sprzężenia zwrotnego, który zapewnia, że system jest zawsze w oczekiwanej pozycji poprzez monitorowanie w czasie rzeczywistym i regulację pozycji silnika.Pomaga to wyeliminować błędy i niestabilność, poprawi stabilność systemu i wydajność sterowania.
Odpowiedź wysokiej prędkości: sterownik AC3-055-09 ma zdolność reakcji wysokiej prędkości, która może osiągnąć szybkie zmiany pozycji i regulacje.Jest to bardzo ważne w zastosowaniach wymagających szybkiego pozycjonowania lub przełączania pozycji.
Wielokrotne tryby sterowania: sterownik obsługuje wiele trybów sterowania, w tym tryb pozycji, tryb prędkości i tryb siły.Użytkownicy mogą wybrać odpowiednie tryby sterowania w oparciu o specyficzne wymagania aplikacji w celu osiągnięcia różnych rodzajów sterowania ruchem.
Interfejs komunikacyjny: sterownik AC3-055-09 jest wyposażony w różne interfejsy komunikacyjne, takie jak interfejs cyfrowy, interfejs analogowy i uniwersalny interfejs wejścia/wyjścia,Aby uzyskać połączenie i wymianę danych z urządzeniami zewnętrznymi.
Elastyczność programowania: Ten sterownik zapewnia bogate opcje programowania, obsługuje wiele języków programowania i środowisk,umożliwiające użytkownikom dostosowanie sterowania i konfiguracji zgodnie z własnymi potrzebami.
Obszar zastosowań: sterownik AC3-055-09 jest szeroko stosowany w dziedzinach wymagających precyzyjnego sterowania pozycją, takich jak produkcja półprzewodników, precyzyjne obróbki, sprzęt medyczny,automatyczne linie produkcyjne, itp.
Niezawodność i trwałość: MicroE jest profesjonalnym dostawcą rozwiązań do sterowania ruchem, znanym ze swojej niezawodności i trwałości.Konstrukcja sterownika AC3-055-09 została starannie zoptymalizowana w celu zapewnienia długotrwałej stabilnej pracy i wysokiej niezawodności.
Podsumowując, sterownik servomotoru AC3-055-09 MicroE jest sterownikiem o wysokiej precyzji, szybkiej reakcji i wielu trybach sterowania.Jest odpowiedni do wielu zastosowań, zapewnia stabilne i niezawodne wsparcie w zakresie sterowania ruchem w zastosowaniach wymagających precyzyjnego sterowania pozycją.
