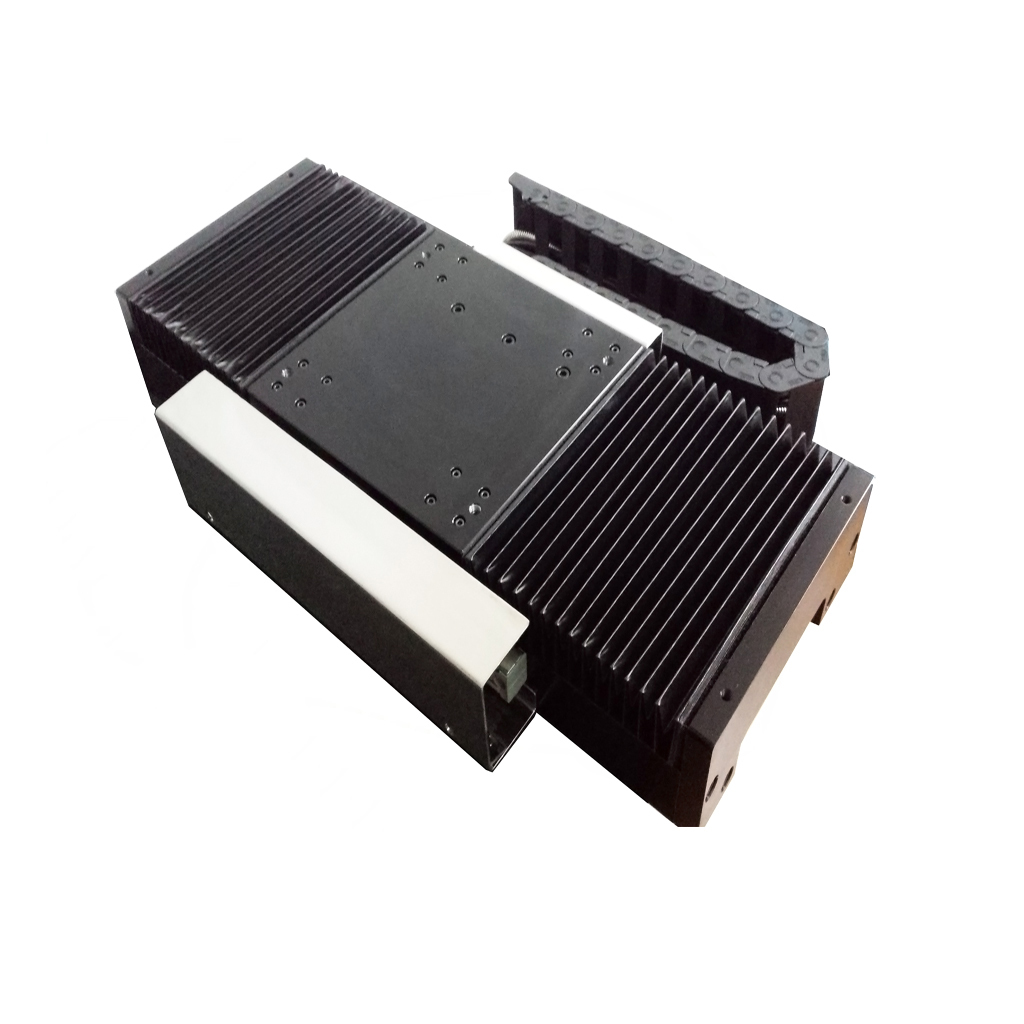

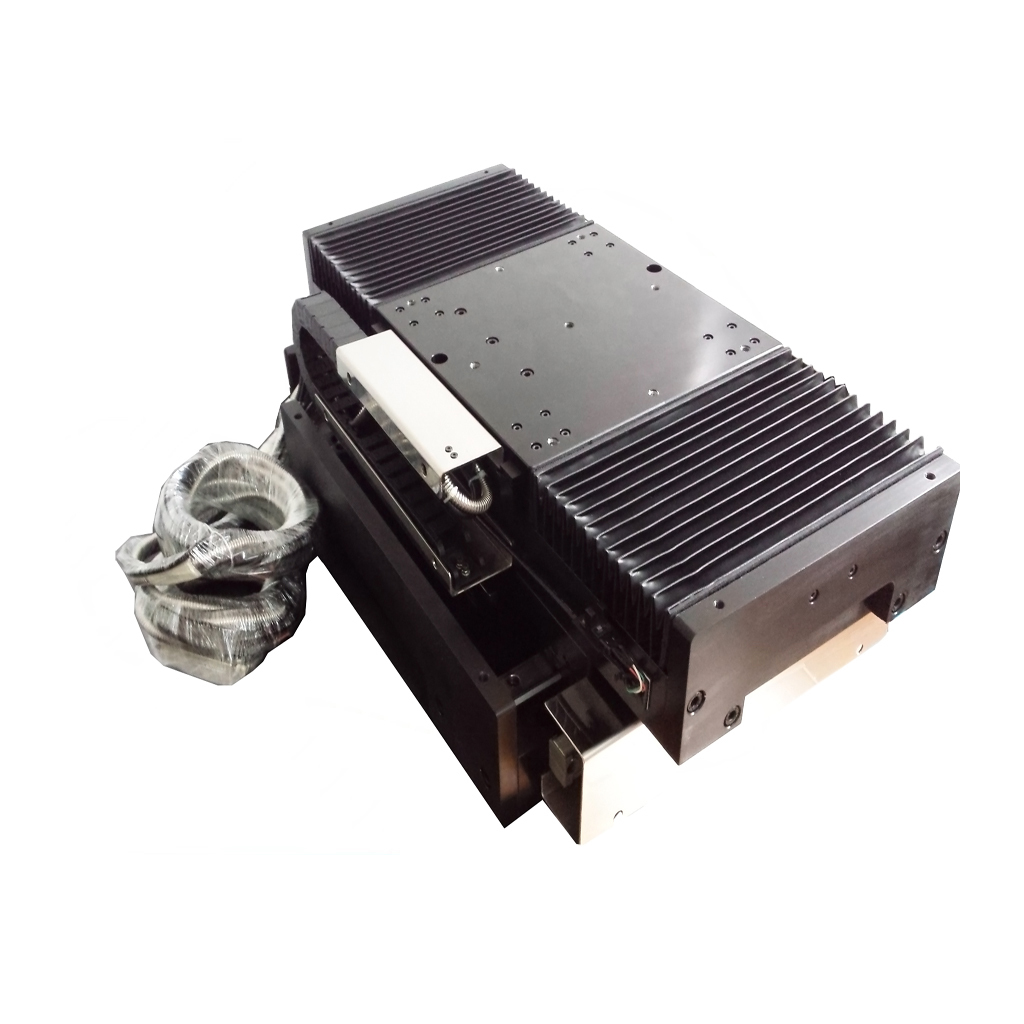

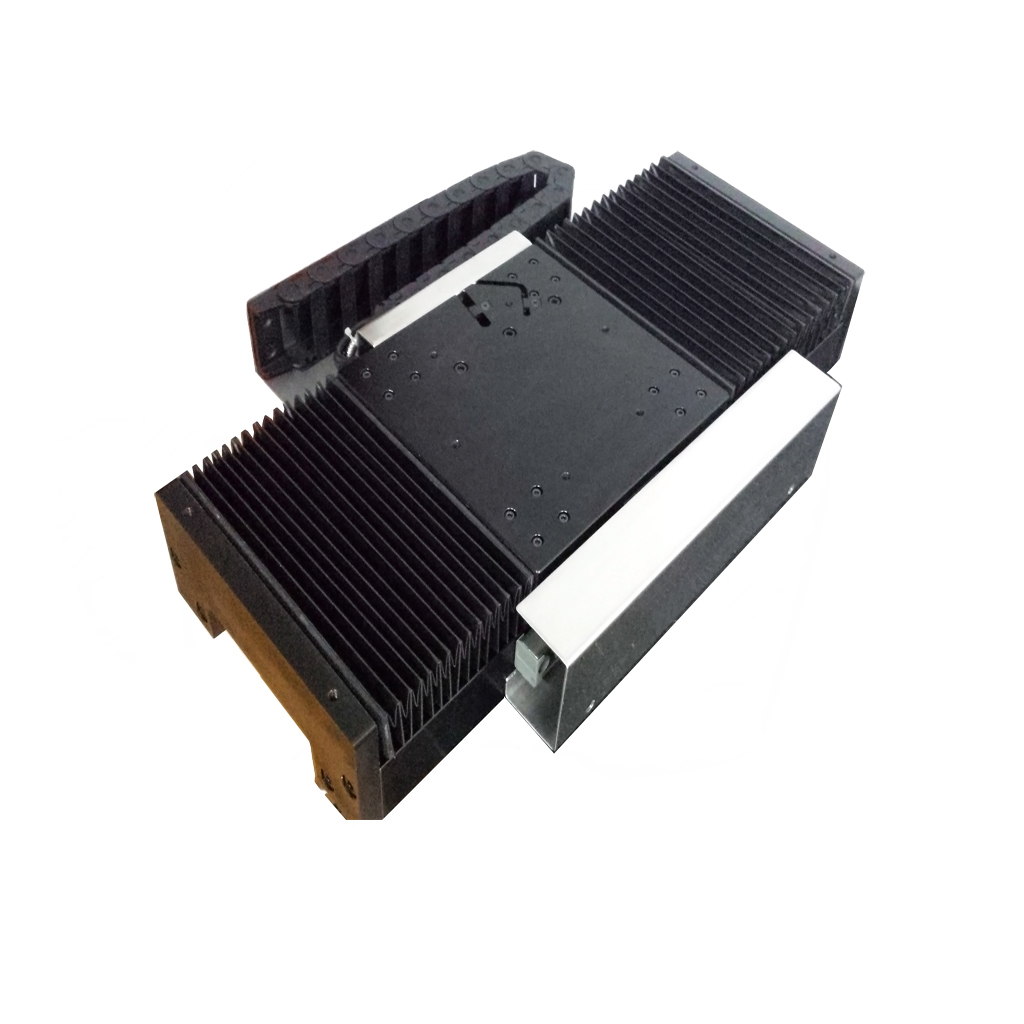

Moduły silników liniowych o dużej sile ciągu w kształcie litery U z możliwością dostosowania długości skoku
| Miejsce pochodzenia | Jiangsu, Chiny |
|---|---|
| Nazwa handlowa | SUPT MOTION |
| Orzecznictwo | ISO9001-2000 |
| Numer modelu | MLCA-0040-135-00 |
| Minimalne zamówienie | 1 sztuka |
| Cena | USD 100-200 / Piece |
| Szczegóły pakowania | Karton eksportowy z antystatyczną pianką zabezpieczającą |
| Czas dostawy | 3-5 dni roboczych na próbki, 15-25 dni na masowe |
| Zasady płatności | T/T |
| Możliwość Supply | Do negocjacji |
Szczegóły Produktu
| Szczytowy moment obrotowy | 120 N | Typ silnika | Moduły silników liniowych |
|---|---|---|---|
| STAŁA EMF WSTECZ | 17,6 V/m/s | Prąd szczytowy (lp) | 4,2 A |
| Waga cewki | 0,42 kg | Opór (LL) (R) | 9.4 Ω |
| Ciągły moment obrotowy w temperaturze 25 C | 40 n | Tworzywo | Stop aluminium |
| modelu produktu | MLCA-0040-135-00 |
opis produktu
Przegląd produktu
SUPT MOTION MLCA-0040-135-00 to zwora silnika liniowego w kształcie litery U, zaprojektowana tak, aby była kompatybilna ze stojanem serii MLFA (szyną magnetyczną). Charakteryzuje się ciągiem szczytowym 120 N, ciągiem ciągłym 40 N, podziałką biegunów 30 mm i masą twornika 0,42 kg. W połączeniu z enkoderem liniowym umożliwia bardzo precyzyjną kontrolę położenia.
Silniki liniowe oferują znaczące zalety, w tym wysokie przyspieszenie, płynną charakterystykę ciągu, modułową konstrukcję, dowolnie wydłużany skok, cichą pracę i bezobsługową wydajność.
Silnik liniowy w kształcie litery U ma konstrukcję bezrdzeniową, eliminującą przyciąganie magnetyczne i efekty zazębienia, aby uzyskać płynny ruch przy zerowym luzie. Szyny magnetyczne stojana można łączyć w nieskończoność, dzięki czemu skok jest teoretycznie nieograniczony; dzięki temu nadaje się szczególnie do zastosowań wymagających długiego skoku i dużej prędkości pozycjonowania. W porównaniu do napędów śrubowych, silniki liniowe nie wymagają pośrednich mechanizmów konwersji, co upraszcza strukturę systemu i poprawia szerokość pasma odpowiedzi dynamicznej.
Zalety produktu
Konstrukcja modułowa: Niezależny wybór ruchomych i nieruchomych komponentów dla elastycznej konfiguracji
Nieograniczone przedłużenie skoku: Wysuwane elementy stacjonarne, aby spełnić wszelkie wymagania dotyczące skoku
Bezobsługowa obsługa: Napęd bezdotykowy, bez zużycia mechanicznego
Wysokie przyspieszenien: Wysoki ciąg umożliwia wysoką dynamikę reakcji
Cicha praca: Brak hałasu przekładni i śruby pociągowej
Słowa kluczowe: silnik liniowy w kształcie litery U, moduł silnika liniowego, modułowy silnik liniowy, platforma liniowa o długim skoku, silnik liniowy o dużym ciągu
Dane techniczne
| Parametr | Wartość |
| Szczytowy ciąg | 120 N |
| Ciągły ciąg | 40 N |
| Prąd szczytowy | 4,2 A |
| Prąd ciągły | 1,4 A |
| Stała ciągu | 30,4 Nie dotyczy |
| Stała Back-EMF | 17,6 V/m/s |
| Pole Polak | 30 mm |
| Masa poruszająca | 0,42 kg |
| Parametry pracy silnika liniowego | ||||
| Seria A — MLCA (dynamiczny) MLFA (stojan) | ||||
| Model/par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | |
| Siła szczytowa (Fp) | N | 60 | 120 | 240 |
| Prąd szczytowy (lp) | Ampery | 4.8 | 4.2 | 4.2 |
| Siła ciągła (Fc) | N | 20 | 40 | 80 |
| Prąd ciągły (lc) | Ampery | 1.6 | 1.4 | 1.4 |
| Stałe siłownika (konwersja silnika prądu stałego/3p) (Ka) | N/Z | 5,65 | 7.9 | 11.2 |
| Stały ciąg (LL) (Kf) | N/Amp | 15.3 | 30.4 | 60.3 |
| Powrót Stała EMF (LL) (Kb) | V/m/sek | 8.8 | 17,6 | 34,8 |
| Stała elektryczna (Te) | SM | 0,3 | 0,3 | 0,3 |
| Opór (LL) (R) | @25℃Ω | 4.8 | 9.4 | 19.2 |
| Indukcyjność (LL) (l) | mh | 1,51 | 3 | 6 |
| Współczynnik przenikania ciepła (Rth) | ℃/W | *3.9 | *1,9 | **1.3 |
| Maksymalna temperatura cewki (Tmax) | ℃ | 120 | 120 | 120 |
| Skok bieguna magnesu (2T) | mm | 30 | 30 | 30 |
| Waga poruszacza | Kg | 0,24 | 0,42 | 0,82 |
Aplikacja
Platformy do przenoszenia płytek półprzewodnikowych
Sprzęt kontrolny z płaskim wyświetlaczem (FPD).
Linie produkcyjne komponentów elektronicznych w technologii montażu powierzchniowego (SMT).
Stopnie XY do cięcia i grawerowania laserowego
Logistyczne systemy sortowania i transportu materiałów
Uwagi dotyczące dostosowywania: Ten produkt umożliwia dostosowywanie długości skoku, wartości ciągu i konfiguracji szyn prowadzących i w razie potrzeby może być zintegrowany z enkoderami optycznymi lub czujnikami Halla.
