| Miejsce pochodzenia | Jiangsu, Chiny |
|---|---|
| Nazwa handlowa | SUPT |
| Orzecznictwo | ce,ISO9001,CCC |
| Numer modelu | VCAR0262-0249-00A |
| Minimalne zamówienie | 2 kawałki |
| Cena | $600.00/pieces >=2 pieces |
| Szczegóły pakowania | karton i drewniany silnik cewki drgającej |
| Czas dostawy | 1-5 produktów wysyłka 5-7 dni, próbki 3-5 dni, hurt do uzgodnienia |
| Zasady płatności | T/T |
| Możliwość Supply | Silnik cewki drgającej 2000 sztuk / sztuk miesięcznie |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Gwarancja | 3 miesiące-1 rok | Wykorzystanie | ŁÓDŹ, Samochód, Rower elektryczny, UAV, robot, Wentylator medyczny, mikroskop, endoskop, optyka, soc |
|---|---|---|---|
| Rodzaj | Mikrosilnik | Moment obrotowy | Upraszanie |
| Budowa | TRWAŁY MAGNES | Komutacja | szczotka |
| Funkcja ochrony | Całkowicie zamknięty | Prędkość (obr./min) | Wysoka prędkość |
| Prąd ciągły (A) | 10.1A | wydajność | czyli 1 |
| Siła szczytowa (N) | 262 | Maksymalny skok (mm) | 11.2 |
| silnik cewki drgającej (V) | 28.2 | Masa silnika r(kg) | 2 |
| Ciągła siła (N) | 112 | Port | Silnik z cewką drgającą Shanghai |
| Podkreślić | Moduły silnika krótkotrwałego 10.1A,Stopień ruchu liniowego w pętli zamkniętej,XYZ Etap ruchu liniowego 10.1A |
||
opis produktu

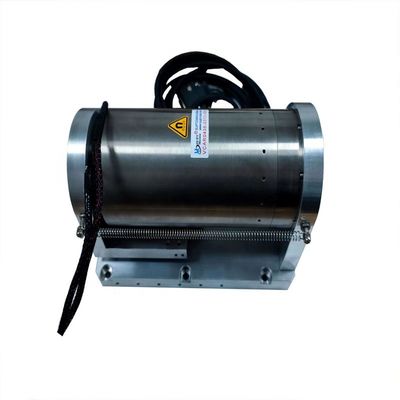

Krótki układ wysokiej odpowiedzi serwo zamkniętego pętli XYZ
Opis produktu

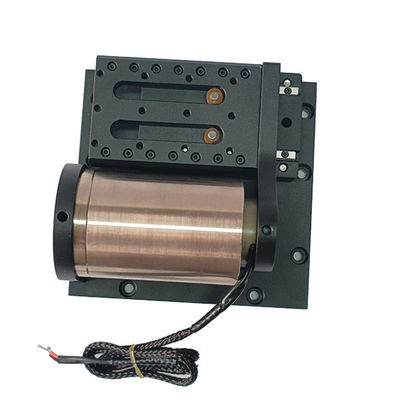

W konstrukcji cylindrycznej silnika VCM (voice coil motor) wykorzystuje się strukturę rurkową, w której znajdują się jego podstawowe elementy.obydwa ustawione wzdłuż osi środkowej silnikaW przypadku zastosowań półprzewodnikowych magnet stały otacza cewkę, podczas gdy cewka jest zazwyczaj owinięta wokół pustego cylindra.dokładność i szybkość reakcji silnika cylindrycznego VCM jest kluczowa dla osiągnięcia rygorystycznych wymogów procesu produkcji półprzewodnikówUmożliwia precyzyjną manipulację płytką, zapewniając spójną i wysoką jakość produkcji urządzeń półprzewodnikowych.
Manipulacja w zastosowaniach półprzewodnikowych:
Obróbka płytek: podczas produkcji półprzewodników płytki muszą być precyzyjnie ustawione do różnych procesów.silnik cylindryczny VCM jest zintegrowany z systemem obsługi płytek w celu umożliwienia precyzyjnego wyrównania.
Położenie: gdy płytka musi być ustawiona do określonego procesu, system sterowania wysyła sygnał do VCM. Prąd przepływa przez cewkę, tworząc pole magnetyczne.Wzajemne oddziaływanie tego pola magnetycznego i magnetów stałych tworzy siłę, która przesuwa cewkę i przymocowane obciążenie (wafer) do pożądanej pozycji.
W celu zapewnienia dokładności ruch VCM jest monitorowany przez system zwrotnego przekazu.W przypadku wykrycia jakichkolwiek odchyleń od pozycji docelowej, układ sterujący reguluje prąd przepływający przez cewkę w celu poprawienia pozycji.
Wysoka dokładność: silnik cylindryczny VCM wykorzystuje mechanizm napędu bezpośredniego, co daje wysoką dokładność.w wyniku dokładnego pozycjonowania.
Parametry techniczne:
| Model produktu | Siła szczytowa | Siła ciągła | Całkowity cios | Strumień szczytowy | Napięcie szczytowe | Stała pędu | Rozdzielczość kodera | Dokładność powtarzania |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |

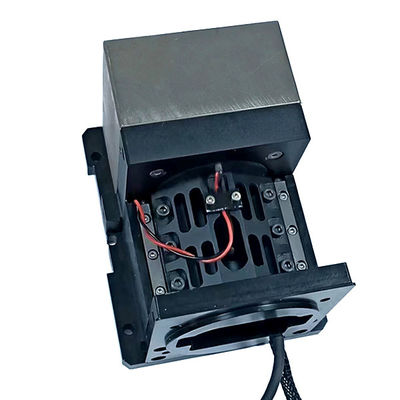

Jednoosiowy moduł silnika z cewką głosową do zastosowań servo z zamkniętą pętlą krótkotrwałym z lekką masą siłownika i szybką reakcją (do 20G w milisekundach).Baza przyjmuje precyzyjne obróbki aluminiowe lotnicze, dobra stabilność, może wykonywać wysokiej prędkości ruch oscylacyjny i wzajemny.możliwe jest sterowanie przyspieszeniem i pchnięciem. wyposażony w odpowiedni koder i szybę przewodnią, dokładność pozycji może osiągnąć 0,1-5um.wymagania dotyczące siły napędowej są skonfigurowane z odpowiednimi sterownikami i sterownikami. Struktura platformy może być przetwarzana i dostosowywana. Zgodnie z różnymi zastosowaniami konfigurowany jest odpowiedni mechanizm kierowania liniowego: różnego rodzaju wysokoprzyzwoite liniowe szynki kierownicze.
