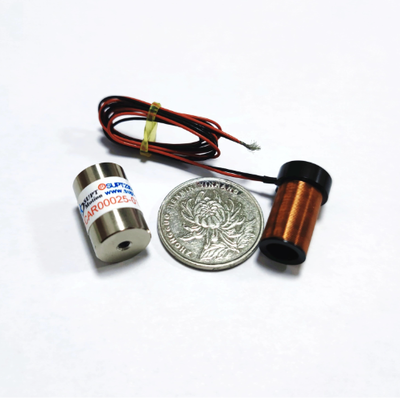

Wysokoprecyzyjny, kompaktowy, cylindryczny silnik z cewką drgającą 12,8 V do mikroprzyrządów

Przegląd produktu

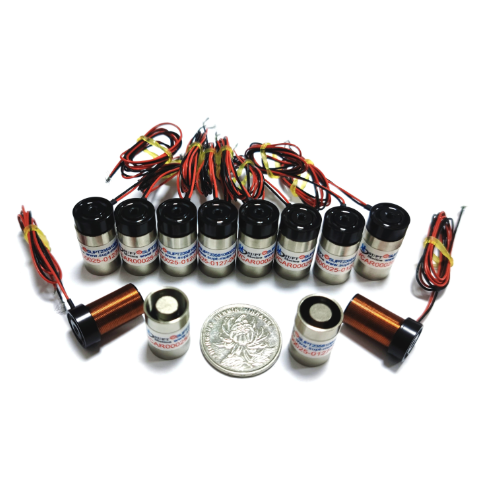

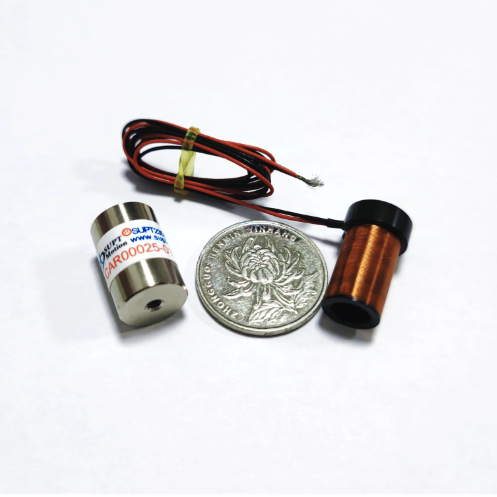

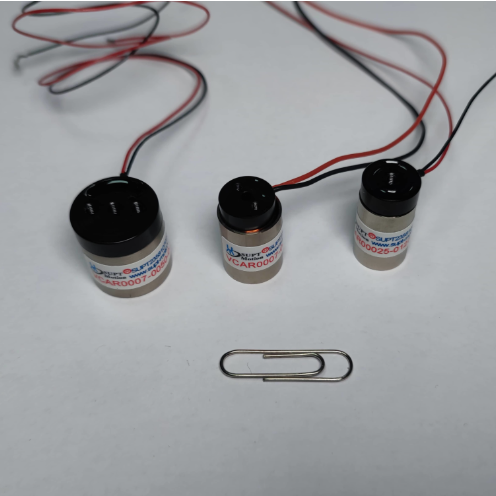

VCAR0007-0127-00A to kompaktowy cylindryczny silnik z cewką drgającą o średnicy zewnętrznej zaledwie 19,1 mm. Zasilany zasilaczem 12,8 V DC, oferuje skok 12,7 mm i siłę szczytową do 7,1 N, co czyni go jednym z najmniejszych aktuatorów z napędem bezpośrednim z serii produktów SUPT MOTION.
Jego cylindryczny kształt pozwala na naturalne dopasowanie do okrągłych otworów, tulei i wnęk, upraszczając integrację mechaniczną w produktach o ograniczonej przestrzeni. Ważąc zaledwie 14,8 grama, ruchoma cewka szybko przyspiesza i wywiera minimalne siły bezwładności na otaczające konstrukcje. Wysokoenergetyczny zespół magnesów zapewnia dużą siłę w kompaktowej konstrukcji, podczas gdy bezkontaktowa konstrukcja zapewnia cichą pracę bez efektów zgrzytania.
Proste polecenia prądowe generują płynną, sterowalną siłę w całym zakresie skoku, co sprawia, że strojenie serwo jest proste i intuicyjne. Obudowa jest precyzyjnie obrabiana z aluminium i pokryta powłoką odporną na korozję. Silnik ten jest przeznaczony do kompaktowych urządzeń wymagających niezawodnego, powtarzalnego ruchu liniowego bez masywnej konstrukcji silnika z przekładnią.

Rozwiązanie

Mikro-urządzenia zazwyczaj nie mają miejsca na silniki obrotowe i mechanizmy transmisyjne. Ten aktuator z cewką drgającą rozwiązuje ten problem, zapewniając liniową siłę bezpośrednio w cylindrycznej obudowie o średnicy 19,1 mm.
Dzięki konstrukcji z napędem bezpośrednim, ten silnik z cewką drgającą nie posiada kół zębatych podatnych na zużycie i nie wymaga kompensacji luzu, co skutkuje prostym i niezawodnym mechanizmem. Niska masa ruchoma i niska indukcyjność pozwalają na zasilanie tego silnika z cewką drgającą przez mały, tani obwód sterownika.
Silnik z cewką drgającą może również wytrzymać częste operacje w kierunku przeciwnym, co jest powszechne w mechanizmach dozowania i sortowania. To rozwiązanie zapewnia kompaktowe, ciche i bezobsługowe rozwiązanie precyzyjnego ruchu liniowego dla małych urządzeń.

Specyfikacje

Zastosowanie

Ten kompaktowy liniowy aktuator z cewką drgającą nadaje się do modułów autofokusa w mikrokamerach, urządzeń sprzężenia zwrotnego haptycznego, mikro-zaworów, pipet do automatyzacji laboratoryjnej, kompaktowych chwytaków, mechanizmów zoomu optycznego i przenośnych urządzeń medycznych.
Ten sam silnik z cewką drgającą jest również stosowany w kompaktowych głowicach drukujących, mechanizmach skanowania kodów kreskowych i napędach mikropomp. Nadaje się również do systemów mikro-amortyzacji i wibracji o niezwykle rygorystycznych wymaganiach przestrzennych i wagowych.

FAQ

P: Jakie są zalety konstrukcji cylindrycznej?
O: Cylindryczna obudowa pasuje do okrągłych otworów i wnęk, dzięki czemu silnik można zamontować bez marnowania miejsca. Zapewnia również zrównoważony obwód magnetyczny, który utrzymuje stałą siłę we wszystkich orientacjach montażu.

P: Jak długo ten mały silnik może pracować w sposób ciągły?
O: Siła ciągła w temperaturze 25°C wynosi 2,3 N. W przypadku cykli pracy powyżej tego limitu zalecamy dodanie radiatora lub przerywane używanie silnika. Ochrona termiczna może być dodana na życzenie.

P: Czy silnik o średnicy 20 mm można dostosować?
O: Tak. Skok, siła, napięcie, długość przewodu i typ złącza można dostosować.

P: Czy sterownik jest dołączony do silnika?
O: Silnik jest dostarczany jako komponent. Dopasowana miniaturowa płytka sterownika jest dostępna na życzenie do szybkiej oceny.
