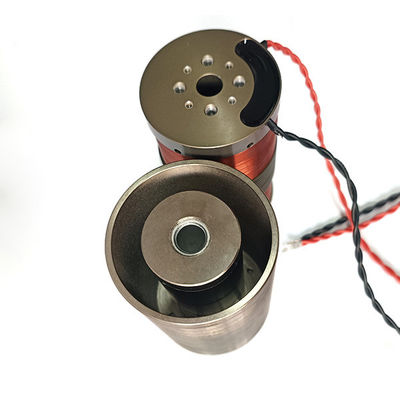

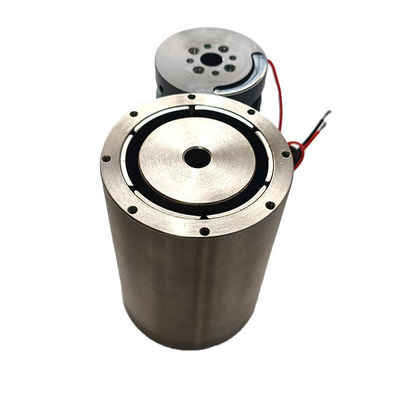

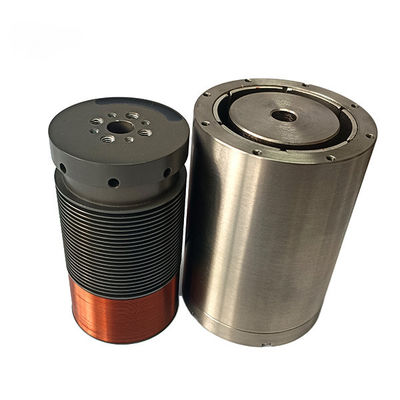

VCAR0022-0448-00A Silnik z wiertarką głosową 22N Moc szczytowa 44,8 mm Uderzenie szeroki zakres prędkości

Przegląd produktu

VCAR0022-0448-00A to cylindryczny silnik z cewką drgającą o szerokim zakresie prędkości z serii VCAR firmy SUPT MOTION. W temperaturze 25°C oferuje całkowity skok do 44,8 mm, siłę szczytową do 22 N i siłę ciągłą 11,4 N. Ten model silnika z cewką drgającą jest specjalnie zaprojektowany do liniowych systemów ruchu, umożliwiając płynną pracę od bardzo wolnych prędkości pełzania do szybkich ruchów posuwisto-zwrotnych, zapewniając jednocześnie precyzyjną kontrolę prędkości w całym zakresie skoku.

Silniki z cewką drgającą są z natury zdolne do pracy w szerokim zakresie prędkości, ponieważ siła jest proporcjonalna do prądu cewki i niezależna od prędkości. W przeciwieństwie do śrub kulowych i napędów paskowych, są wolne od wahań tarcia, luzów i rezonansów mechanicznych, które ograniczają zakres prędkości. W rezultacie VCAR0022-0448-00A zapewnia jednolitą siłę wyjściową w spoczynku, przy niskich i wysokich prędkościach — co jest decydującą zaletą w procesach wrażliwych na prędkość, takich jak dozowanie, powlekanie i skanowanie.

Dzięki średnicy stojana 48 mm i długości 75,7 mm, ten siłownik charakteryzuje się solidną konstrukcją, przy jednoczesnym zachowaniu masy ruchomej na poziomie zaledwie 52 gramów. Zasada bezpośredniego napędu zapewnia wysoką sztywność dynamiczną, szybką reakcję i powtarzalność na poziomie mikronów w zamkniętej pętli sterowania. Każdy silnik z cewką drgającą jest produkowany zgodnie ze standardami ISO 9001 i posiada certyfikat CE; wszystkie jednostki przechodzą testy jakościowe pod kątem siły, rezystancji i izolacji przed wysyłką.

Oprócz długiego skoku, VCAR0022-0448-00A charakteryzuje się doskonałą liniowością siły, ponieważ cewka pracuje w starannie zoptymalizowanym polu magnetycznym w całym zakresie skoku. W rezultacie uzyskuje się przewidywalną siłę wyjściową w każdej pozycji, co znacznie upraszcza strojenie serwo i poprawia dokładność konturu w wieloosiowych obrabiarkach. Siłownik ten może być wyposażony w swobodnie wiszące przewody, złącza lub kable o niestandardowej długości, a także może zawierać opcjonalne prowadnice liniowe do podtrzymywania obciążeń zewnętrznych, podczas gdy silnik zapewnia siłę napędową.

Specyfikacje

Kluczowe cechy konstrukcyjne: skok 44,8 mm obejmujący szeroki zakres prędkości od pełzania do wysokiej prędkości; siła szczytowa 22 N z siłą ciągłą 11,4 N; napęd bezpośredni z zerowym luzem i bez zgrzytów; precyzyjna kontrola prędkości i pozycji; bezobsługowa konstrukcja bezszczotkowa.

Zastosowanie

Szeroki zakres prędkości i długi skok VCAR0022-0448-00A sprawiają, że idealnie nadaje się do następujących zastosowań:

• Zautomatyzowane maszyny do dozowania, powlekania i klejenia wymagające jednolitej prędkości
• Urządzenia do pakowania, etykietowania i kartonowania o zmiennych profilach prędkości
• Maszyny do testowania materiałów do cykli rozciągania, ściskania i zmęczenia
• Precyzyjne przenośniki do sortowania, klasyfikacji i inspekcji
• Systemy automatyki laboratoryjnej i obsługi płynów
• Urządzenia do drukowania, skanowania i znakowania laserowego z mieszanymi ruchami wolnymi i szybkimi

FAQ

P1: Jaki zakres prędkości może osiągnąć ten silnik?

Silnik może pracować od prędkości bliskiej zeru do kilkuset milimetrów na sekundę, w zależności od napięcia sterownika i obciążenia. Ponieważ siła cewki drgającej jest kontrolowana prądem i niezależna od prędkości, prędkość pozostaje stabilna w całym zakresie 44,8 mm skoku. Dla konkretnego obciążenia i profilu ruchu możemy dostarczyć obliczenia dynamiczne obejmujące przyspieszenie, czas stabilizacji i wymagany prąd sterownika.

P2: Jak osiąga się dokładność pozycjonowania przy tak długim skoku?

Zalecamy enkoder liniowy o pożądanej rozdzielczości oraz sterownik serwo z pętlami pozycji i prędkości. Konstrukcja z napędem bezpośrednim i zerowym luzem zapewnia utrzymanie zadanej pozycji bez dryfu mechanicznego.

P3: Czy skok można dostosować?

Tak, seria VCAR oferuje skoki od 1 mm do ponad 60 mm w różnych rozmiarach obudowy. Niestandardowe skoki, poziomy siły i interfejsy mechaniczne mogą być opracowane dla aplikacji wolumenowych.

P4: Jaki jest cykl pracy i zachowanie termiczne?

Ciągła siła znamionowa 11,4 N w temperaturze 25°C określa bezpieczny ciągły cykl pracy. W przypadku wyższej siły lub dłuższego cyklu pracy możemy dodać opcje zarządzania termicznego lub zalecić większy model z rodziny VCAR.

P5: Jak długo trwa dostawa?

Zamówienia próbek są wysyłane w ciągu 3 do 5 dni roboczych, a zamówienia produkcyjne w ciągu 7 do 15 dni roboczych. Minimalna ilość zamówienia (MOQ) wynosi 1 sztukę do oceny.
