Silnik z cewką drgającą z napędem bezpośrednim bez luzów VCAR0035 35N siły szczytowej

VCAR0035-0105-00A jest silnikiem silnikowym o wysokiej wydajności, zaprojektowanym specjalnie do zastosowań wymagających zerowego odruchu, precyzji napędu bezpośredniego i szybkiej odpowiedzi dynamicznej.Jako część serii SUPT MOTION VCAR0035, ten silnik z cewką głosową zapewnia maksymalną siłę napędową 35 N w kompaktowym kształcie, co czyni go doskonałym wyborem dla precyzyjnych systemów pozycjonowania, urządzeń produkujących półprzewodniki,platformy optycznego wyrównaniaW przeciwieństwie do tradycyjnych mechanizmów konwersji rotacyjnych do liniowych, które generują mechaniczne reakcje i tarcie,Ten silnik z napędem bezpośrednim wytwarza ruch liniowy poprzez zastosowanie siły elektromagnetycznej bezpośrednio do ruchomego zestawu cewkiW rezultacie system ruchu posiada zerowe odruchy, powtarzalność pozycjonowania pod mikronem,i nie wymaga konserwacji przez miliony cykliVCAR0035-0105-00A ma nominalny ciągły nacisk 15,6 N w temperaturze otoczenia 25°C i całkowity bieg 10,5 mm, zapewniając idealną równowagę mocy, zakresu biegów,i kompaktowa konstrukcja do zastosowań o wysokiej precyzji z ograniczoną powierzchnią.

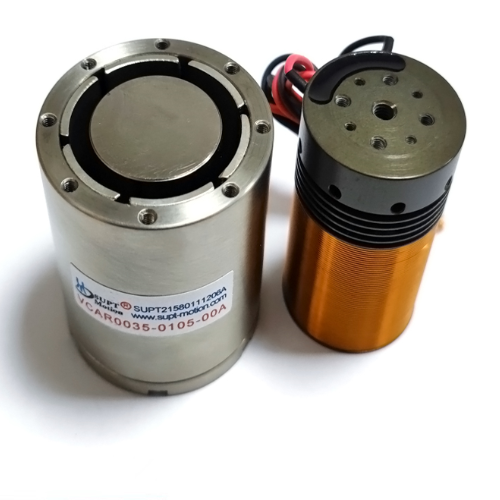

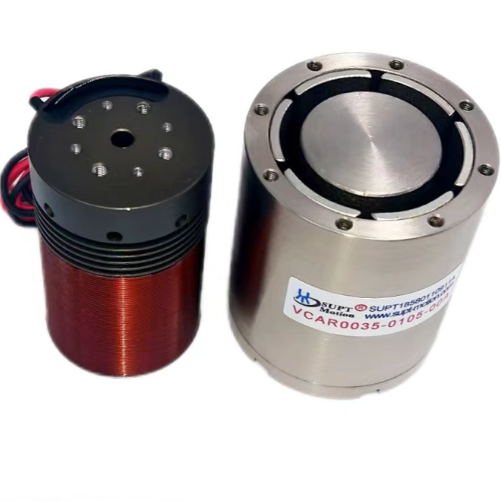

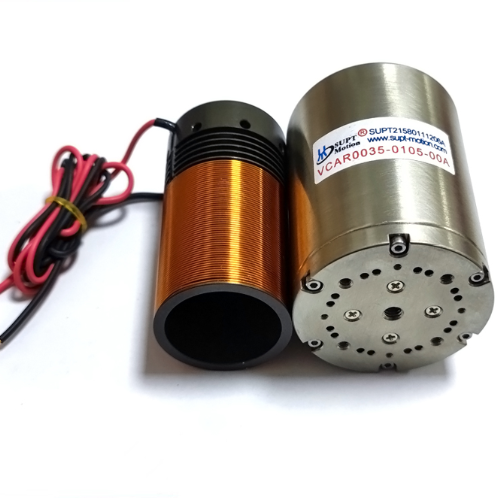

Niniejszy cylindryczny silnik wiertarki głosowej zawiera zespół statora magnetów stałych i lekką wiertarkę głosową,które współpracują ze sobą w celu generowania napędu liniowego proporcjonalnego do zastosowanego prądu przy jednoczesnym zachowaniu doskonałej liniowości w całym zakresie akcjiTen liniowy związek pomiędzy siłą napędową a prądem ułatwia integrację serwo sterowania i umożliwia płynne,ruch bez kołnierzy w zakresie prędkości od submikrometrów na sekundę do ponad 100 mm/s. VCAR0035-0105-00A jest zasilany napięciem prądu stałego o maksymalnym napięciu nominalnym 11,9 V, oferując elastyczną kompatybilność z szeroką gamą napędów serwo i kontrolerów ruchu.Jego ruchoma cewka waży tylko 91 gramów, przyczyniając się do doskonałych zdolności przyspieszenia silnika i wysokiej częstotliwości ruchu przemiennego.ten silnik zapewnia doskonałe właściwości sprzężenia zwrotnego dla systemów sterowania zamkniętą pętlą, umożliwiające precyzyjną regulację prędkości i utrzymanie pozycji bez konieczności stosowania czujników pomocniczych w różnych konfiguracjach.

• Zero odwrotnej reakcji napędu bezpośredniego:Architektura napędu bezpośredniego elektromagnetycznego eliminuje elementy mechaniczne w układzie przesyłowym, takie jak śruby, pasy i skrzynki biegów,osiąganie w zasadzie zerowego ruchu odruchowego bez interfejsów podatnych na zużycieKonstrukcja ta zapewnia stałą dokładność pozycjonowania przez cały okres użytkowania bez okresowej regulacji lub ponownej kalibracji.
• 35N Wydajność siły szczytowej:Zdolny do wywierzania 35 Newtonów siły szczytowej, VCAR0035-0105-00A obsługuje wymagające profile przyspieszenia i szybkie ruchy punkt-punkt przy zachowaniu precyzyjnej kontroli trajektorii.Wskaźnik siły ciągłej 15.6N obsługuje trwałe działanie w zastosowaniach utrzymywania i tłoczenia.
• Wysoka precyzja pozycjonowania:Dzięki rozdzielczości pozycjonowania na poziomie poniżej mikronu, osiągalnej dzięki koderom o wysokiej rozdzielczości i zaawansowanemu serwostunkowi, ten silnik z cewką głosową spełnia rygorystyczne wymagania związania półprzewodników,wyrównanie światłowodowe, oraz systemy mikrodyspensowania, w których dokładność na poziomie mikronów ma bezpośredni wpływ na wydajność procesu i jakość produktu.
• Szybka reakcja dynamiczna:Lekkie zespół ruchomego cewki waży tylko 91 g umożliwia czas reakcji mechanicznej poniżej 5 ms, co czyni ten VCM idealnie nadaje się do skanowania wysokiej częstotliwości, generowania wibracji,i aplikacji szybkiego osiedlania, w których przepustowość i skrócenie czasu cyklu są kluczowymi wskaźnikami wydajności.
• Kompaktowy cylindryczny współczynnik kształtu:Z średnicą statora 50 mm i długością 67 mm, VCAR0035-0105-00A łatwo integruje się z ograniczoną przestrzenią konstrukcją maszyny,umożliwiające pakowanie kilku osi w bliskim sąsiedztwie dla platform ruchowych z wieloma stopniami swobody i kompaktowej przyrządowania.
• Gładki ruch bez kołysania:W przeciwieństwie do silników liniowych o rdzeniu żelaznym, które wykazują siły obciążające z powodu efektów gniazd,Bezżelazna konstrukcja cewki ruchowej tego cylindrycznego silnika cewki głosowej wytwarza idealnie płynny ruch z zerową siłą odciągającą, umożliwiające ultraprecyzyjne sterowanie prędkością przy niezwykle niskich prędkościach bez serwo dither.
• Długa żywotność:Zasada generowania siły elektromagnetycznej bez kontaktu oznacza, że w samym silniku nie ma pędzli, komutatorów ani mechanicznych elementów zużycia.zapewnienie trwałości użytkowania, która rutynowo przekracza setki milionów cykli, gdy jest eksploatowana zgodnie ze specyfikacjami znamionowymi i odpowiednimi wytycznymi w zakresie zarządzania cieplnym.

Silnik cylindryczny VCAR0035 jest stosowany w różnych gałęziach przemysłu, w których podstawowe wymagania stanowią zerowy odwrotny ruch napędu bezpośredniego i wysoka precyzja pozycjonowania.W produkcji półprzewodników, te silniki wiertnicze napędzają etapy sondy płytek, głowice wiązania matrycy i napędzacze wiązania drutu w osi Z,gdzie dokładność umieszczenia na poziomie mikronowym bezpośrednio wpływa na wydajność i niezawodność opakowań chipówCharakterystyka zerowej reakcji przeciwnej zapewnia stałą kontrolę siły lądowania podczas delikatnych operacji wiązania, zapobiegając uszkodzeniu wrażliwych substratów półprzewodników.

W przemyśle optycznym i fotonicznym VCAR0035-0105-00A służy jako aktuator ostrości i ustawienia dla systemów przetwarzania laserowego, stacji ustawienia światłowodowego,i mechanizmów pozycjonowania soczewek w urządzeniach do obrazowania o wysokiej rozdzielczości. charakterystyka płynnego ruchu bez kołków umożliwia ciągłe skanowanie bez artefaktów obrazu,natomiast wysoki stosunek siły do masy obsługuje szybką reakcję autofokusu w dynamicznych środowiskach obrazowaniaProducenci wyrobów medycznych integrują ten silnik głosowy do zautomatyzowanych systemów obsługi płynów, aktywatorów mikro-pomp,i robotów chirurgicznych, gdzie precyzyjna kontrola siły i sterylność są niezbędne dla bezpieczeństwa pacjenta i dokładności procedury.

Do zastosowań w zakresie automatyki przemysłowej należą moduły szybkiego wybierania i umieszczania do montażu komponentów elektronicznych, precyzyjne systemy rozdawania do stosowania klejnotów i pasty lutowej,i platformy obróbkowe wspomagane wibracjami, w których kontrolowane oscylacje wysokiej częstotliwości poprawiają jakość wykończenia powierzchni i żywotność narzędziaVCAR0035-0105-00A znajduje zastosowanie również w sprzęcie testowym lotniczym,jeżeli jego niezawodność w warunkach cyklu temperatury i ekspozycji na wibracje została zweryfikowana poprzez rygorystyczne badania kwalifikacyjneLaboratoria akademickie i badawcze wykorzystują ten silnik wiązki głosowej w niestandardowych konfiguracjach przyrządów, w tym mikroskopów skanowania, urządzeń testowych materiałów,oraz platform rozwojowych zwrotów haptycznych, wykorzystując jego liniowy stosunek siły i prądu oraz prostą integrację ze standardowymi serwokomandorami laboratoryjnymi.

Każdy cylindryczny silnik VCAR0035-0105-00A poddawany jest kompleksowym badaniom fabrycznym, w tym weryfikacji stałej siły, pomiarowi liniowości uderzenia,Charakterystyka oporu elektrycznego i indukcjiKażda jednostka jest indywidualnie pakowana w pianę antystatyczną w wzmocnionym kartonie w celu zapobiegania wstrząsowi mechanicznemu i zanieczyszczeniu podczas transportu.SUPT MOTION dostarcza pełną dokumentację dotyczącą identyfikowalności, w tym seryjne sprawozdania z badań dla każdego silnika, oferuje wsparcie techniczne w zakresie wyboru elektroniki napędowej, projektowania zarządzania cieplnym i kierownictwa integracji na poziomie systemu.opór cewkiZ certyfikatami CE i ISO9001Seria VCAR0035 spełnia międzynarodowe standardy jakości i bezpieczeństwa dla globalnego wdrożenia w przemyśle, medycyny i badań.
