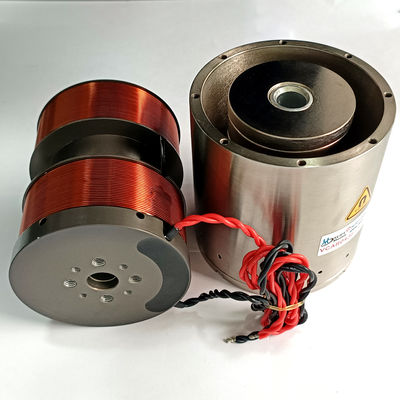

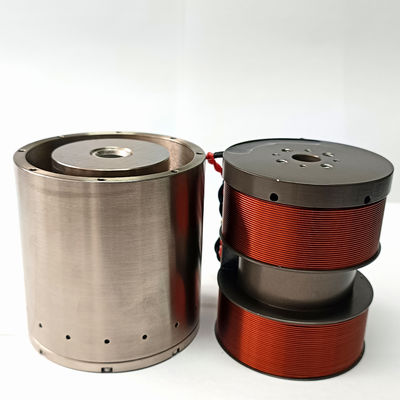

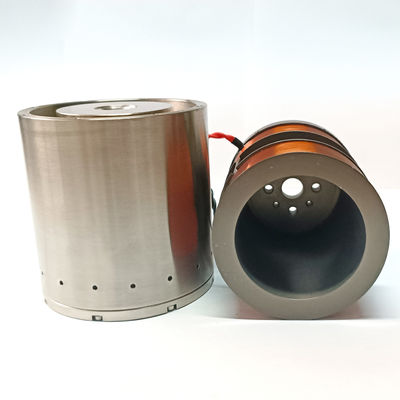

Wysokoobrotowy silnik z cewką drgającą o bardzo długim skoku i średnicy 56,3 mm do zastosowań w optyce o dużym skanie
| Miejsce pochodzenia | Jiangsu, Chiny |
|---|---|
| Nazwa handlowa | SUPT |
| Orzecznictwo | ISO9001-2000,CE |
| Numer modelu | VCAR0087-0563-00A |
| Minimalne zamówienie | ≥1 |
| Cena | $120.00/pieces |
| Szczegóły pakowania | Opakowanie kartonowe itp |
| Czas dostawy | Ogólna dostawa 5-7 dni, szybka 3-5 dni, luzem do uzgodnienia |
| Zasady płatności | T/T |
| Możliwość Supply | Zbywalny |
Szczegóły Produktu
| Gwarancja | 3 miesiące-1 rok | typ | Silnik cylindryczny |
|---|---|---|---|
| Moment obrotowy | Upraszanie | Budowa | Magnes trwały |
| modelu produktu | VCAR0087-0563-00A | Funkcja ochrony | Całkowicie zamknięty |
| Prędkość (RPM) | Wysoka prędkość | Siła szczytowa (N) | 87 |
| Maksymalny skok (mm) | 56,3 | silnik prądu przemiennego (V) | 63,4 |
| Waga wirnika (kg) | 177 | Średnica stojana (mm) | 72 |
| Ciągła siła (N) | 17,5 | ||
| Podkreślić | Silnik cewki drgającej o długim skoku 56,3 mm,szybki cylindryczny silnik VCM |
||
opis produktu
Opis produktu
SUPT MOTION VCAR0087-0563-00A to ultradługotrwały cylindryczny silnik dźwiękowy o maksymalnej siły napędowej 87 N i całkowitym uderzeniu 56,3 mm.Ten silnik wiertniczy głosowy jest specjalnie zaprojektowany do dużych systemów optycznych, dokładnego pozycjonowania długotrwałego i urządzeń metrologicznych wymagających długodystansowego ruchu liniowego bez przenoszenia mechanicznego.
Ten silnik wiązki głosowej zapewnia ciągły nacisk 17,5 N w temperaturze 25°C, spełniając wymagania trwałego skanowania.Ruchowa cewka waży 177 g, a silnik działa przy maksymalnym napięciu 63,4 V. Z wymiarami ogólnymi średnicy statora 72 mm i długości 110 mm,nadaje się do integracji z dużymi platformami optycznymi lub platformami skanującymi.
Długodystansowe, płynne i precyzyjne ruchy liniowe są kluczowe w liniach optycznych opóźnienia dla spektrometrów podczerwieni transformacji Fouriera (FTIR) lub obrazowania terahercowego.Ten silnik wiązki głosowej posiada napęd bezpośredni, bezprzewodowa konstrukcja, zapewniająca brak wprowadzania artefaktów skanowania z powodu mechanicznego odruchu lub tarcia.
Niniejszy cylindryczny silnik wiertniczy jest również odpowiedni do dużych zastosowań w skanowaniu 3D lub w maszynach pomiarowych współrzędnych (CMM),gdzie sondy muszą przemieszczać się na duże odległości przy zachowaniu precyzjiW porównaniu z śrubami kulkowymi lub napędami pasmowymi silniki z cewką głosową eliminują zużycie i reakcje przeciwne, zwiększając tym samym długoterminową stabilność kalibracji.
Specyfikacje:
Siła szczytowa: 87 N
Siła ciągła @25°C: 17,5 N
Całkowity bieg: 56,3 mm
Maksymalne napięcie: 63,4 V
Wsteczna stała PEM: 8,1 V/m/s
Waga cewki: 177 g
Średnica statora: 72 mm
Długość: 110 mm
Parametry techniczne:
| Model produktu | Siła szczytowa (N) |
Ciągła siła w temperaturze 25°C ((N) |
Całkowity cios (mm) |
Maksymalne napięcie (V) |
Wsteczna stała EMF (V/m/s) |
Waga cewki (g) |
Prężnica statora (mm) | Długość (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Zastosowanie:
1.Skanowanie spektrometrem FTIR
2.Terahertzowe linie optyczne opóźnienia
3.Skanowanie 3D w dużym formacie
4.Maszyny do pomiaru współrzędnych (CMM)
5.Długotrwałe precyzyjne pozycjonowanie
