Cylindryczny VCM o skoku 10,5 N i skoku 10 mm o dużej gęstości i gęstości do precyzyjnego dozowania

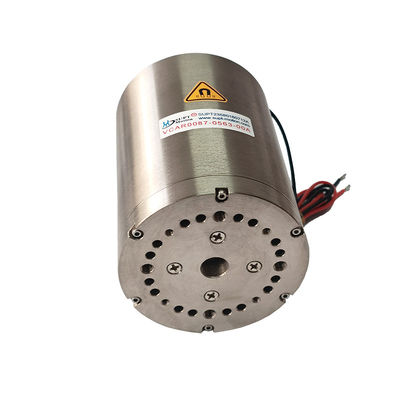

  • 10.5N 10mm Stroke High Force Density Cylindrical VCM For Precision Dispensing

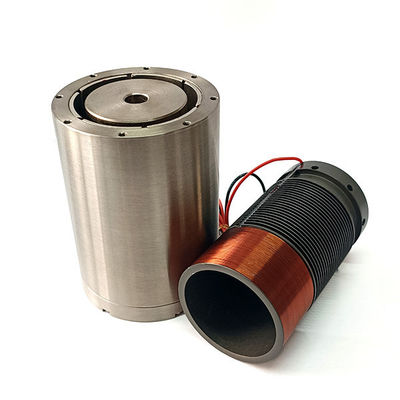

  • 10.5N 10mm Stroke High Force Density Cylindrical VCM For Precision Dispensing

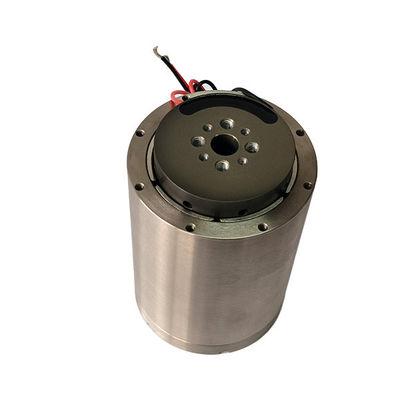

  • 10.5N 10mm Stroke High Force Density Cylindrical VCM For Precision Dispensing
  • 10.5N 10mm Stroke High Force Density Cylindrical VCM For Precision Dispensing
Miejsce pochodzenia Jiangsu, Chiny
Nazwa handlowa SUPT
Orzecznictwo ISO9001
Numer modelu VCAR0011-0100-00A
Minimalne zamówienie ≥3
Cena $150.00/pieces
Szczegóły pakowania Opakowanie kartonowe itp
Czas dostawy Ogólna dostawa 5-7 dni, szybka 3-5 dni, luzem do uzgodnienia
Zasady płatności T/T
Możliwość Supply Zbywalny
Szczegóły Produktu
Gwarancja 3 miesiące-1 rok typ Mikrosilnik
Moment obrotowy Upraszanie Budowa Magnes trwały
modelu produktu VCAR0011-0100-00A Funkcja ochrony Całkowicie zamknięty
Prędkość (RPM) Wysoka prędkość Siła szczytowa (N) 10,5
Maksymalny skok (mm) 10 silnik prądu przemiennego (V) 43,8
Waga wirnika (kg) 20 Średnica stojana (mm) 31
Ciągła siła (N) 2.9
Podkreślić

10.5N wysokiej gęstości siły VCM

,

silnik silnikowy silnikowy silnikowy silnikowy silnikowy silnikowy silnikowy silnikowy silnikowy

,

precision dispensing voice coil motor
Zostaw wiadomość
opis produktu





Opis produktu




Silnik cewki drgającej SUPT MOTION VCAR0011-0100-00A osiąga doskonałą równowagę pomiędzy ciągiem a skokiem, zapewniając maksymalny nacisk 10,5 N i całkowity skok 10 mm – a wszystko to zintegrowane w stojanie o średnicy zaledwie 31 mm. Ten silnik z cewką drgającą o dużej gęstości ciągu jest przeznaczony do zastosowań wymagających stabilnego przyłożenia siły, takich jak precyzyjne dozowanie, zawory strumieniowe i osie Z w zautomatyzowanym montażu.
Silnik cewki drgającej zapewnia ciągłą siłę ciągu 2,9 N w temperaturze 25°C i może wytrzymać wielokrotne cykle dozowania bez przegrzania. Stała wstecznego pola elektromagnetycznego wynosząca 3,5 V/m/s zapewnia przewidywalne sprzężenie zwrotne prędkości. Dzięki cewce o masie 20 g i maksymalnemu napięciu roboczemu 43,8 V silnik ten nadaje się do serwonapędów wysokiego napięcia.
W zastosowaniach związanych z precyzyjnym dozowaniem – takich jak kleje, pasta lutownicza lub płyny medyczne – stabilny nacisk igły zapewnia równomierne dozowanie objętości i zapobiega uszkodzeniu podłoża. VCAR0011-0100-00A charakteryzuje się napędem bezpośrednim i bezprzekładniową konstrukcją, która eliminuje siły drgań ciernych i luzy związane ze śrubami pociągowymi lub układami pneumatycznymi, zapewniając płynną, precyzyjną i proporcjonalną kontrolę ruchu. Skok 10 mm pozwala na obróbkę szerokiego zakresu wysokości detali.

Ten silnik z cewką drgającą wyjątkowo dobrze sprawdza się w zastosowaniach typu pick-and-place z miękkim lądowaniem, umożliwiając precyzyjną kontrolę przyłożonej siły i delikatny kontakt z precyzyjnymi komponentami. Pomaga zwiększyć wydajność w zastosowaniach takich jak montaż chipów półprzewodnikowych i umieszczanie diod LED.
Cylindryczna obudowa ułatwia montaż na systemach bramowych lub wielogłowicowych maszynach montażowych. Jest to preferowany wybór producentów oryginalnego sprzętu (OEM) w zakresie niezawodnych silników liniowych z cewkami drgającymi o dużej liczbie cykli.





Dane techniczne:

Siła szczytowa: 10,5 N

Siła ciągła @ 25 ℃: 2,9 N

Całkowity skok: 10 mm

Maksymalne napięcie: 43,8 V

Stała tylna EMF: 3,5 V/m/s

Waga cewki: 20 g

Średnica stojana: 31 mm

Długość: 26,8 mm



Parametry techniczne:



Model produktu Siła szczytowa
(N)		 Ciągła siła
przy 25 ℃ (N)		 Całkowity udar
(mm)		 Maksymalne napięcie
(W)		 Powrót Stała EMF
(V/m/s)		 Masa cewki
(G)		 Średnica stojana (mm) Długość
(mm)
VCAR0001-0064-00A 0,88 0,28 6.4 6.9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4.8 0,6 2.7 24 11.2
VCAR00025-0127-00A 2,55 0,81 12.7 11.6 0,77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15,7 3,57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7,5 1,88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9,9 1,5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10,5 2.9 10 43,8 3.5 20 31 26,8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5,72 16.2 26.2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9,75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9,8 24,7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44,8 14.3 4 52 48 75,7
VCAR0025-0630-00A 25.3 8 63 50,6 5 68 31,8 83.1
VCAR0030-0150-00A 29.4 4,73 15 40,5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24.3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22.4 26,7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44,3
VCAR0035-0105-00A 35 15.6 10,5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 21.2
VCAR0044-0059-00A 44.1 17,7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13,7 7,5 16.8 7.6 38,6 31.1 35,9
VCAR0044-0249-00A 44 11.7 24.9 44,9 8,88 65,9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38,7
VCAR0080-0129-00A 80 35 12.9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21.67 6.2 34,5 12.7 45.2 43.1 34,9
VCAR0087-0563-00A 87 17,5 56.3 63,4 8.1 177 72 110
VCAR0105-0164-00A 105 35,4 16.1 20.1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23.2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8.9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42.2 15 33,4 26.6 80 53 53,7
VCAR0210-0254-00A 210 66.2 25.4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37.2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37.3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7



Aplikacje:

1. Precyzyjne zawory wtryskowe


2. Dozowanie pasty lutowniczej


3. Mikrodozowanie kleju


4. Miękkie lądowanie typu pick-and-place


5. Matryca mocuje oś Z
