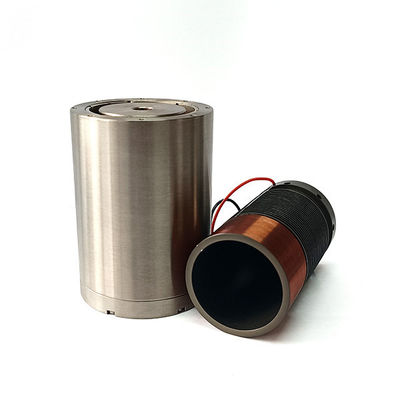

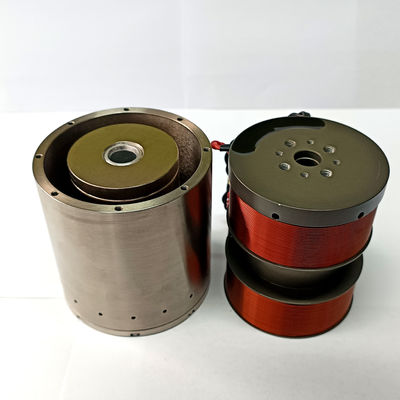

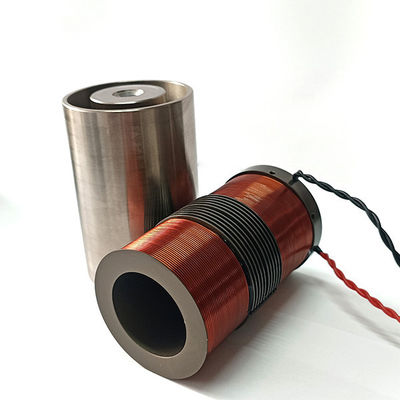

12.7mm Stroke Micro Cylindrical Voice Coil Motor do badań półprzewodników

Cylindryczne silniki z cewką głosową charakteryzują się wysoką responsywnością, dużym przyspieszeniem i cewkami o małej masie. Nie wykazują efektu zaczepienia i zerowej histerezy. Charakteryzują się prostą konstrukcją, niewielką wagą, pasmem przenoszenia wysokich częstotliwości i płynną pracą.
VCAR00025-0127-00A firmy SUPT MOTION zapewnia precyzyjną siłę szczytową 2,55 N przy całkowitym skoku 12,7 mm, co czyni go idealnym wyborem do testowania sond półprzewodnikowych, precyzyjnego pozycjonowania wysokości oraz operacji podnoszenia i umieszczania małych części. Dzięki masie ruchomej cewki wynoszącej zaledwie 6,6 g umożliwia szybkie przechodzenie i stabilną reakcję, które są krytyczne w przypadku testów o dużej przepustowości.
Ten cylindryczny silnik z cewką drgającą ma maksymalne napięcie robocze 11,6 V i można go łatwo zintegrować ze standardowymi sterownikami przemysłowymi. Stała wstecznego pola elektromagnetycznego wynosząca 0,77 V/m/s zapewnia płynną kontrolę prędkości. Dzięki średnicy stojana wynoszącej 12,7 mm i całkowitej długości 24 mm ten silnik z cewką drgającą można z łatwością zainstalować w kompaktowych zespołach kart sond lub wielostanowiskowych głowicach testowych.
W zastosowaniach do testowania sond półprzewodnikowych utrzymanie stabilnej siły docisku ma kluczowe znaczenie, aby zapobiec uszkodzeniu precyzyjnych podkładek lub sond. VCAR00025-0127-00A charakteryzuje się liniową zależnością siła-prąd, umożliwiając sterowanie siłą w pętli zamkniętej bez zjawiska stick-slip powszechnie kojarzonego z cylindrami pneumatycznymi. W odróżnieniu od siłowników śrubowych, silnik ten nie charakteryzuje się luzem, co zapewnia powtarzalną dokładność pozycjonowania na poziomie mikrometrów.
Ten silnik z cewką drgającą wyróżnia się szczególnie w aktywnej izolacji drgań precyzyjnych przyrządów pomiarowych, gdzie jego zdolność szybkiego reagowania skutecznie przeciwdziała zakłóceniom o niskiej częstotliwości.

Dane techniczne:

Siła maksymalna: 2,55 N

Siła ciągła @ 25 ℃: 0,81 N

Całkowity skok: 12,7 mm

Maksymalne napięcie: 11,6 V

Stała tylna EMF: 0,77 V/m/s

Waga cewki: 6,6 g

Średnica stojana: 12,7 mm

Długość: 24 mm

Parametry techniczne:

Aplikacje:

 Wskaźniki techniczne i specyfikacje można dostosować

Zadowalająca obsługa posprzedażna

elektryczny silnik obrotowy:

1. Podróż: podróż efektywna, stosowana do obliczenia podróży całkowitejzsiła wartości.

2. Kierunek ruchu: montaż poziomy lub pionowy 90 stopni.

3. Siła obciążenia:Cstale w odwrotnym kierunkusiłanasilniktakie jak sprężyny itp.

4. Ciężar ładunku: całkowita część jakości ruchu, łącznie z suwakiem jakości

5. Typ ruchu: 1.ruch od punktu do punktu;2.odwzajemnienie reguły (np. skanowanie).

6. Krzywa prędkości: 1.trapezoidalną krzywą prędkości;2.trójkątna krzywa prędkości; 3.sinusoidalna krzywa prędkości.
