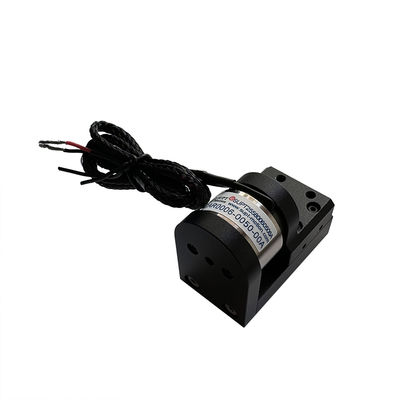

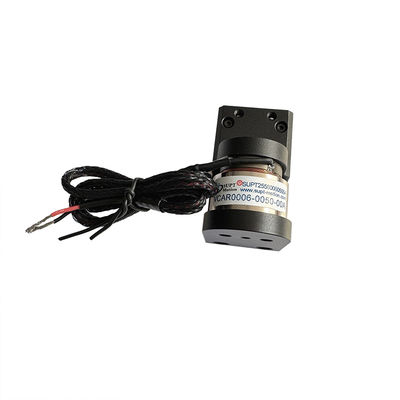

Wysokiej precyzji układ modularny Micro Motor Voice Coil Actuator do druku 3D

  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
Place of Origin China Suzhou
Nazwa handlowa SUPT MOTION
Orzecznictwo ISO9001
Numer modelu VCAR0006-0050-00A
Minimum Order Quantity ≥2
Cena $130
Packaging Details Carton Packaging etc
Czas dostawy <i>1-5pcs ,5 days .</i> <b>1-5 sztuk, 5 dni.</b> <i>&gt;20pcs ,To be negotiated</i> <b>&gt;20szt. Do
Payment Terms T/T
Supply Ability Interview

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Modularność Projekt modułowy Typ Mikrosilnik
Protokół komunikacji Modbus, Profibus, Profinet Prąd oceniany 1,74 A
Budowa Magnes stały Siła szczytowa (N) 6.2
Skok (mm) 5
Podkreślić

Modułowy napęd mikro silnika

,

urządzenie do drukowania 3D

,

moduł silnika o wysokiej precyzji
Zostaw wiadomość
opis produktu

Opis produktu:

Platforma silnika z cewką głosową jest szczególnie odpowiednia do zastosowań serwo w pętli zamkniętej o krótkim skoku, a jej kompaktowy rozmiar sprawia, że idealnie nadaje się do ograniczonych przestrzeni. Platforma ta umożliwia precyzyjne pozycjonowanie, dużą prędkość/przyspieszenie i kontrolę siły, osiągając dokładność pozycjonowania od 0,1 mikrometra do 0,5 mikrometra i przyspieszenie do 20G. Parametry techniczne można dostosować do wymagań klienta.

Moduły silników z cewką głosową znajdują zastosowanie w statkach morskich, dronach, drukarkach 3D, mikroskopach i systemach robotycznych. Ich elastyczna konstrukcja umożliwia bezproblemową integrację z różnymi konfiguracjami, aby sprostać zróżnicowanym wymaganiom aplikacyjnym.

W druku 3D moduły silników z cewką głosową służą jako rdzeń do precyzyjnej kontroli ruchu, szczególnie nadające się do scenariuszy wymagających wysokiej dokładności druku, prędkości i kompatybilności materiałowej—takich jak fotopolimeryzacja żywicy w druku 3D i drukowanie 3D z topieniem w łożu proszkowym metalu.

W przypadku fotopolimeryzacji żywicy w druku 3D moduł napędza platformę z precyzyjnym ruchem pionowym na poziomie mikronów, umożliwiając precyzyjną kontrolę grubości warstwy w celu poprawy gładkości powierzchni modelu.

W przypadku specjalistycznych materiałów, takich jak zawiesiny ceramiczne lub żywice o wysokiej lepkości, moduły silników z cewką głosową mogą napędzać mikropompy lub zawory w celu precyzyjnej regulacji natężenia przepływu i objętości materiału. Zapobiega to zatykaniu lub nadmiernemu wytłaczaniu, poprawiając gęstość i wytrzymałość drukowanych części.



Cechy:

  • Nazwa produktu: Moduły silnikowe, Moduły mikrosilnikowe,
  • Numer partii: YET-YQDJ002
  • Siła szczytowa (N): 6,2
  • Modułowość: Konstrukcja modułowa
  • Zakres mocy: 30W


Parametry techniczne:

Model produktu Siła szczytowa
(N)		 Siła ciągła
przy 25℃(N)		 Całkowity skok
(mm)		 Maksymalne napięcie
(V)		 Stała EMF wstecznego
(V/m/s)		 Waga cewki
(g)		 Średnica stojana (mm) Długość
(mm)
VCAR0001-0064-00A 0,88 0,28 6,4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4,8 0,6 2,7 24 11,2
VCAR00025-0127-00A 2,55 0,81 12,7 11,6 0,77 .6.6 12,7 24
VCAR0006-0039-00A 6,2 1,9 3,9 6,6 1,12 7,9 20 17,2
VCAR0006-0050-00A 6,2 2,6 5 15,7 3,57 8,2 25 18,2
VCAR0007-0040-00A 7,2 2,4 4 7,5 1,88 7 14,2 23
VCAR0007-0064-00A 7,8 2,5 6,4 9,9 1,5 7,2 19,1 23,8
VCAR0007-0127-00A 7,1 2,3 12,7 12,8 1,6 11,4 19,1 27
VCAR0011-0050-00A 11,4 2,1 5 11,8 3 11,2 24 17,2
VCAR0011-0100-00A 10,5 2,9 10 43,8 3,5 20 31 26,8
VCAR0013-0030-00A 13 3,5 3 16 3,5 12 25 21
VCAR0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3,9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 35
VCAR0022-0448-00A 22 11,4 44,8 14,3 4 52 48 75,7
VCAR0025-0630-00A 25,3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7,4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7,1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15,6 10,5 11,9 5 91 50 67
VCAR0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 21,2
VCAR0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 22
VCAR0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 35,9
VCAR0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 51,3
VCAR0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26,2 15,2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 110
VCAR0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23,2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30,1 6,5 35 17,3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11,2 35,1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28,2 26 785 66 109,1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7



Wysokiej precyzji układ modularny Micro Motor Voice Coil Actuator do druku 3D 0

Zastosowania:

Główne zastosowanie silnika z cewką głosową:
1. Przemysł półprzewodników: Okablowanie, cięcie, wiercenie, systemy transportowe, spawanie, robotyka.

2. Działanie zaworów w terenie: Zawory dozujące, systemy testowania ciśnienia, chemiczne zawory pneumatyczne

system wtryskowy.
3. Przemysł maszyn mikro: Systemy podawania, mikrowiercenie, precyzyjne tłoczenie.
4. System wibracyjny: Stół wibracyjny, platforma wibracyjna.
5. Pole medyczne: System mikroiniekcji, sprzęt do oddychania, sprzęt testujący.
6. Technologia lotnicza: System kontroli lotu, system informacji zwrotnej pilota.
7. Pole użytku komercyjnego: Komputerowa pompa chłodząca, miniaturowy system automatycznego ustawiania ostrości kamery. 8. Przemysł automatyki: Sprzęt laserowy
, dozownik, sprzęt testujący, maszyny włókiennicze.



Wysokiej precyzji układ modularny Micro Motor Voice Coil Actuator do druku 3D 1Wysokiej precyzji układ modularny Micro Motor Voice Coil Actuator do druku 3D 2
