Szybki moduł silnika z cewką drgającą dla przemysłu produkcji elektroniki

  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
Place of Origin China Suzhou
Nazwa handlowa SUPT MOTION
Orzecznictwo ISO9001,CCC.CE
Numer modelu VCAR0087-0563-00A
Minimalne zamówienie ≥1
Cena $163
Packaging Details Carton Packaging etc
Czas dostawy <i>1-5pcs ,5 days .</i> <b>1-5 sztuk, 5 dni.</b> <i>&gt;20pcs ,To be negotiated</i> <b>&gt;20szt. Do
Payment Terms T/T
Supply Ability Interview

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Typ Modułowy układ silnika Prąd oceniany 10.7 A
Modularność Projekt modułowy Woltaż 63,4 V
Protokół komunikacji Modbus, Profibus, Profinet Stosowanie ŁÓDŹ, UAV, druk 3D, mikroskop, robot, produkcja elektroniki
Efektywność czyli 1 Budowa Magnes stały
Prędkość (RPM) Duża prędkość
Podkreślić

szybki silnik z cewką drgającą

,

moduł silnika z cewką drgającą

,

moduł silnika dla produkcji elektroniki
Zostaw wiadomość
opis produktu

Opis produktu:

Moduły silnika z cewką głosową są stosowane w zastosowaniach servo z zamkniętą pętlą z krótkimi uderzeniami.Podstawa jest precyzyjnie obrobiona z aluminium lotniczegoSą łatwe i niezawodne w sterowaniu, nie wymagają urządzenia odwrotnego, nie wymagają konserwacji i trwają długo.Mogą wykonywać precyzyjną pozycjęZ odpowiednimi koderami i przewodnikami skonfigurowanymi dokładność pozycji może osiągnąć 0,1-5um.Odpowiednie sterowniki i sterowniki mogą być wybierane w oparciu o różne wymagania dotyczące ruchu i pchnięciaStruktura platformy może być obróbkowana i dostosowywana.
Wszechstronność modułów silników z cewkami głosowymi sprawia, że są one bardzo odpowiednie do stosowania w wielu gałęziach przemysłu, takich jak produkcja elektroniki, motoryzacja i medycyna.

W przemyśle produkcyjnym elektroniki moduły silnika z cewką głosową mogą sprostać potrzebom montażu mikro-komponentów, wysokiej precyzji inspekcji i szybkiej produkcji.Są one również kluczowe dla dokładnej produkcji urządzeń elektronicznych., takich jak opakowania chipów, czujniki i płyty PCB.

W montażu mikrosensorów, złączy i innych komponentów moduły silnika z spiralą głosową napędzają mechanizmy tłoczenia w celu zapewnienia stałej i sterowalnej siły napędowej (dokładność siły napędowej ± 2%),wypełnianie procesów takich jak krympowanie szpilki i enkapsułowanie obudowyW ten sposób unikanie uszkodzeń części powodowanych przez wahania siły napędowej tradycyjnych silników,umożliwiające ich stosowanie do produkcji miniaturyzowanych urządzeń elektronicznych, takich jak telefony komórkowe i urządzenia noszone.



Charakterystyka:

  • Nazwa produktu: Moduły silnikowe,Moduł silnika z napędem bezpośrednim,Platforma modułu silnika z cewką głosową
  • Prędkość ((RPM): Wysoka prędkość
  • napięcie: 63,4 V
  • Siła szczytowa ((N): 87
  • Numer modelu: VCAR0087-0563-00A
  • Konstrukcja: Magnes trwały


Parametry techniczne:

Model produktu Siła szczytowa
(N)		 Ciągła siła
w temperaturze 25°C ((N)		 Całkowity cios
(mm)		 Maksymalne napięcie
(V)		 Wsteczna stała EMF
(V/m/s)		 Waga cewki
(g)		 Prężnica statora (mm) Długość
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

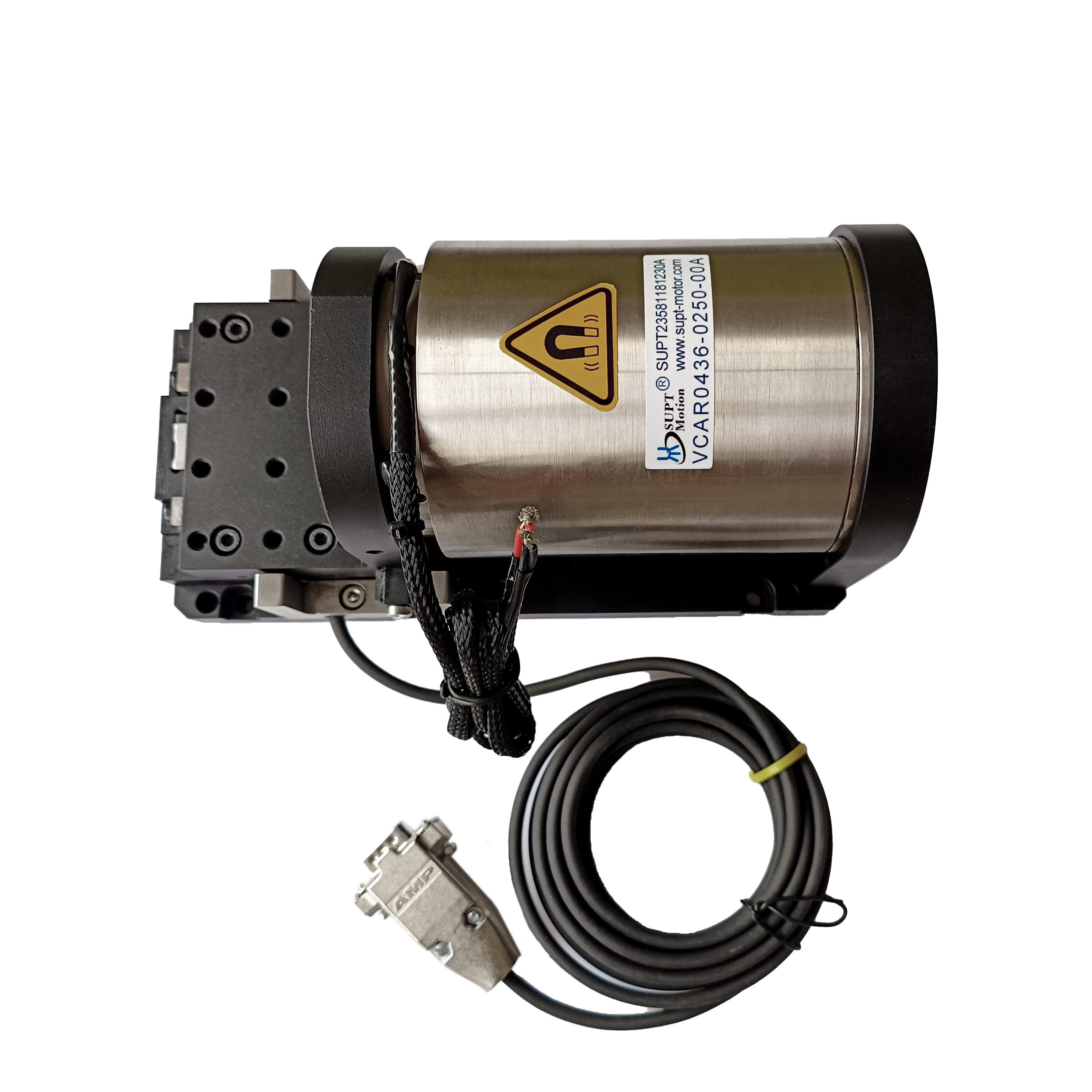

Szybki moduł silnika z cewką drgającą dla przemysłu produkcji elektroniki 0

Zastosowanie:

Podstawowe zastosowania modułów silników z cewką głosową koncentrują się wokół wymogów kontroli ruchu dla wysokiej precyzji, wysokiej szybkości reagowania i krótkiego uderzenia,obejmujące wiele branż o wysokiej precyzji, takich jak opieka medyczna, produkcja elektroniczna, druk 3D i optyka.

Główne zastosowania silnika wiertniczego:
1Przemysł półprzewodnikowy:przewodzenie, cięcie, wiercenie, systemy transportowe, spawanie, robotyka.

2.Działanie zaworu w terenie:Typy zawórów pomiarowych, układy badania ciśnienia, chemika zaworu pneumatycznego

system wtrysku.
3Przemysł mikro maszynowy: systemy podsycania, mikrowiercenie, precyzyjne pieczętowanie.
4System drgań: stół wstrząsający, platforma drgań.
5- Obszar medyczny: Układy mikro-wstrzyknięcia, urządzenia oddechowe, urządzenia badawcze.
6.Technologia lotnicza: system sterowania lotem, system informacji zwrotnych pilota.
7.Pokres komercyjnego zastosowania:Pompy chłodzące komputerowe z automatyczną miniaturową kamerą System ostrości.
8Przemysł automatyczny: sprzęt laserowy,urządzenia do wydawania leków, sprzęt do badań, maszyny włókiennicze.

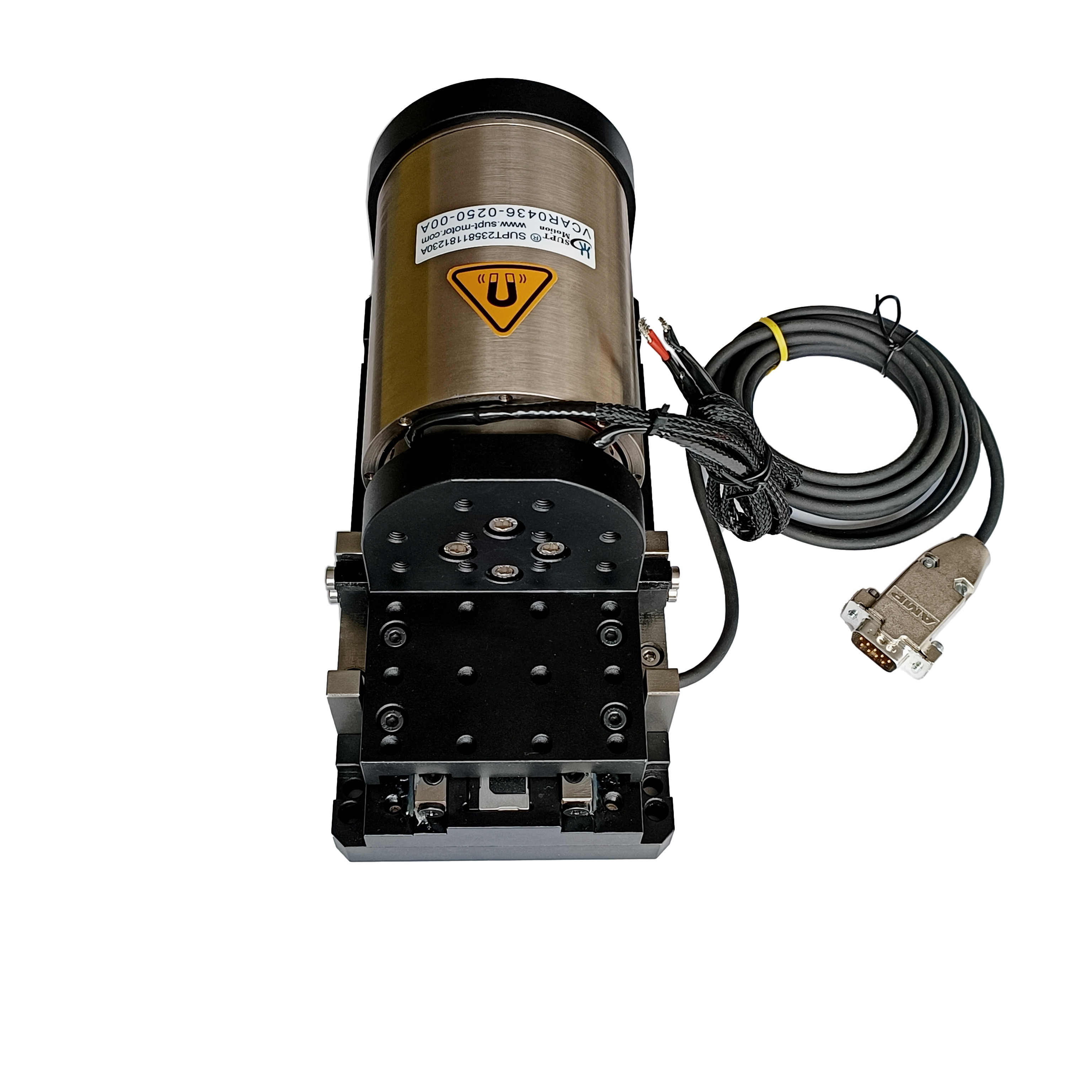

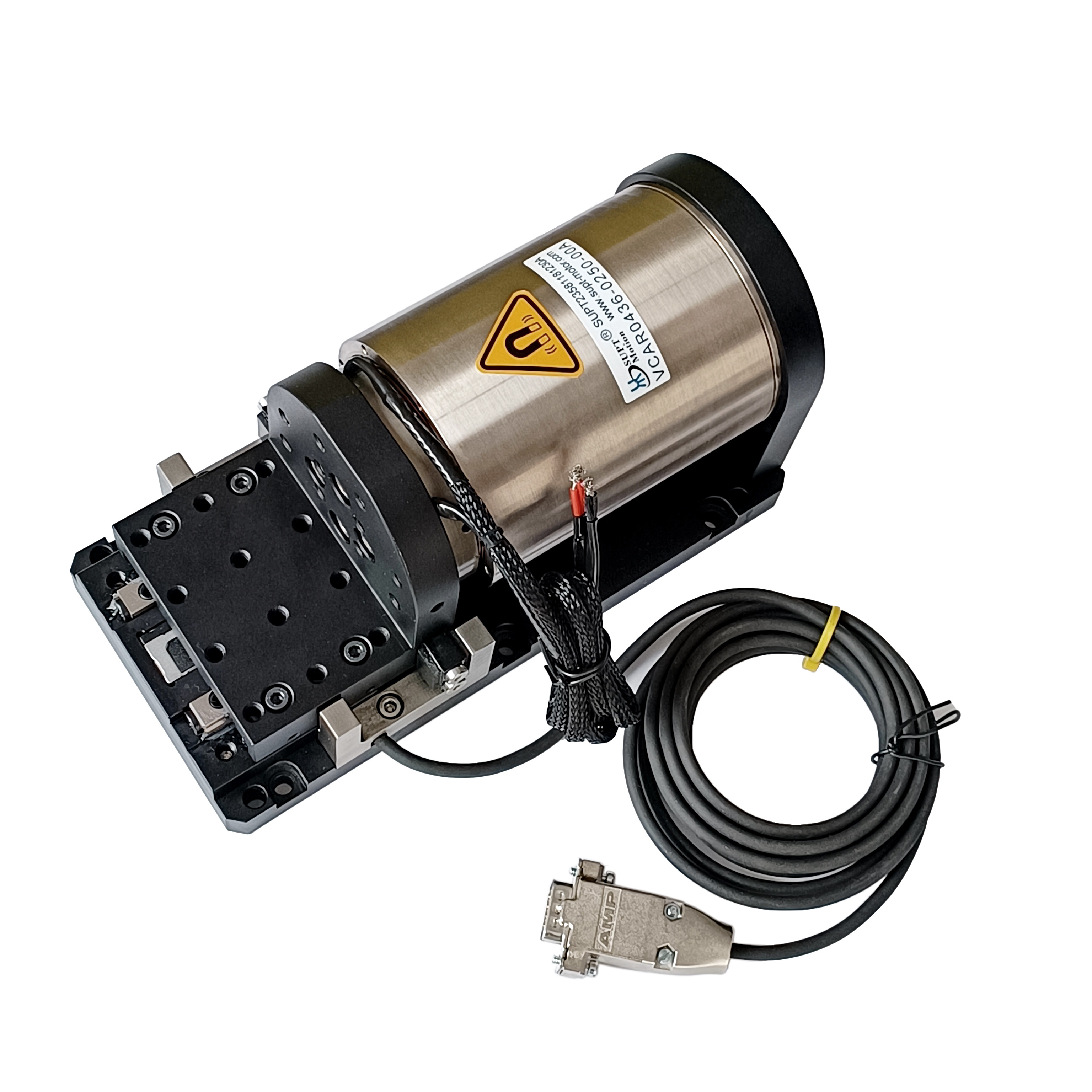

Szybki moduł silnika z cewką drgającą dla przemysłu produkcji elektroniki 1Szybki moduł silnika z cewką drgającą dla przemysłu produkcji elektroniki 2
