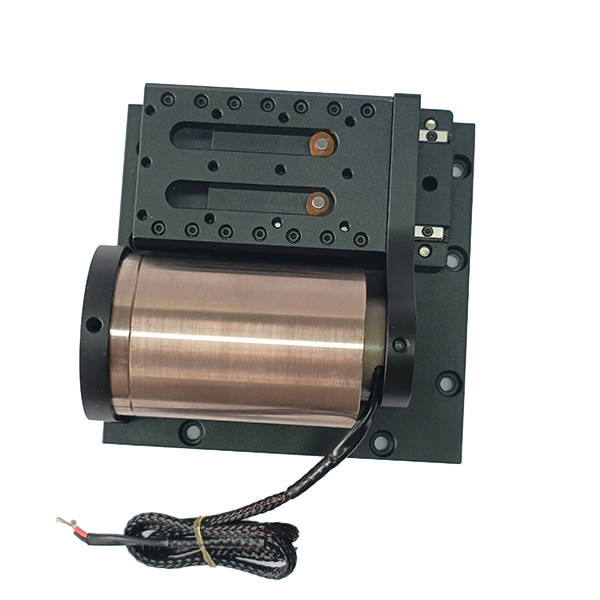

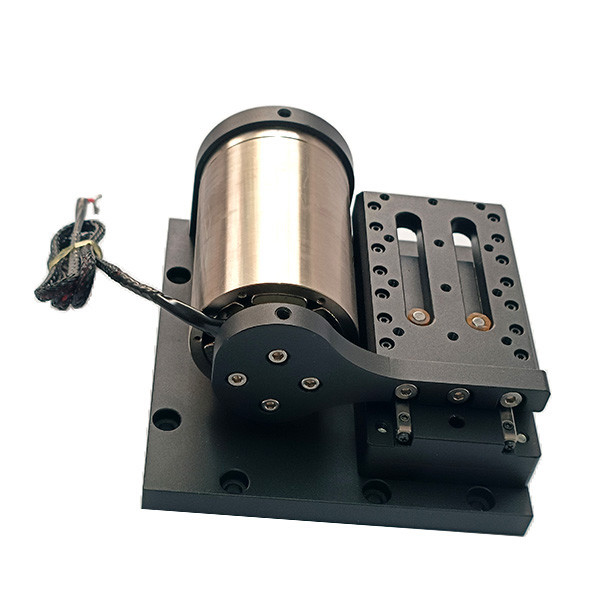

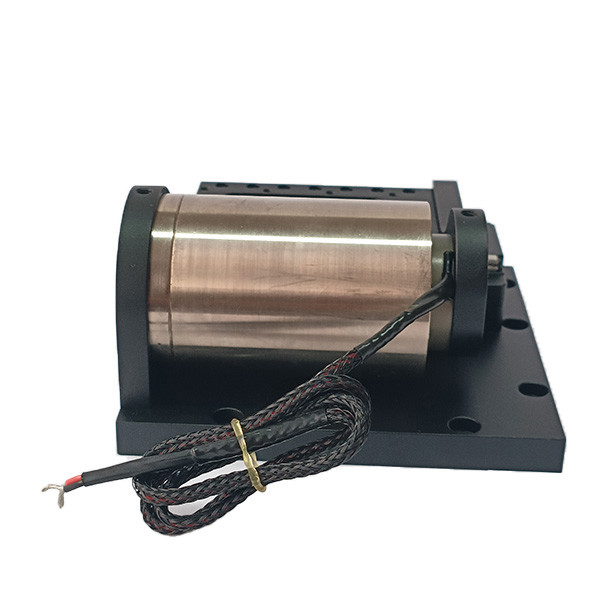

Moduł silnika cewki głosowej o wysokim przyspieszeniu do zastosowań w sprzęcie optycznym

  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
Place of Origin China Suzhou
Nazwa handlowa SUPT MOTION
Orzecznictwo ISO9001,CCC.CE
Numer modelu VCAR1351-0310-00A
Minimalne zamówienie ≥1
Cena $155
Packaging Details Carton Packaging etc
Czas dostawy <i>1-5pcs ,5 days .</i> <b>1-5 sztuk, 5 dni.</b> <i>&gt;20pcs ,To be negotiated</i> <b>&gt;20szt. Do
Payment Terms T/T
Supply Ability Interview

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Siła ciągła (N) 376,8 Maksymalny skok (mm) 31
Protokół komunikacji Modbus, Profibus, Profinet Prąd oceniany 19,9 A
Prędkość (RPM) Duża prędkość Woltaż 73,5 V
Modularność Projekt modułowy Siła szczytowa (N) 1351
Podkreślić

silnik cewki głosowej o wysokim przyspieszeniu

,

silnik cewki głosowej do sprzętu optycznego

,

moduł silnika do sprzętu optycznego
Zostaw wiadomość
opis produktu

Opis produktu:

Jednoosiowe moduły silników z wiertką głosową są przeznaczone do zastosowań servo z zamkniętą pętlą krótkotrwałym.Wyposażone w lekkie ruchome części i szybką reakcję (poziom milisekundowy przy przyspieszeniu do 20G), moduły te wykorzystują precyzyjnie obrobione podstawy aluminiowe klasy lotniczej dla wyjątkowej stabilności, umożliwiając szybkie ruchy kołowe oscylacyjne.o pojemności nieprzekraczającej 10 WPozwalają na precyzyjną kontrolę pozycji, prędkości, przyspieszenia i pchnięcia.

Moduły silnika Voice coil są niezbędnymi komponentami w sprzęcie optycznym, oferującymi wysoką precyzję pozycjonowania, szybką reakcję i stabilną kontrolę światła.Są one odpowiednie do różnych zastosowań optycznych i odgrywają kluczową rolę w poprawie jakości obrazu i wydajności operacyjnej.

W aparatach fotograficznych i sprzęcie wideo zasilane są modułami AF (autofocus) i OIS (optical image stabilization).Moduły silnika z cewką głosową umożliwiają szybkie przemieszczanie soczewki na poziomie mikrometru w celu natychmiastowego precyzyjnego skupiania, jednocześnie kompensując w czasie rzeczywistym przesunięcie soczewki wywołane potrząsaniem dłoni. Zwiększa to wyraźność obrazu, zwłaszcza w przypadku fotografowania telefonem komórkowym i profesjonalnej rejestracji wideo DSLR.

W sprzęcie do przetwarzania laserowego napędzają one galwanometry laserowe lub soczewki ostrości.zapewnienie precyzyjnego dopasowania trajektorii lasera do ścieżek przetwarzania.

W mikroskopach, projektoriach i urządzeniach wyświetleniowych umożliwiają szybkie pozycjonowanie i przełączanie obiektywów.silniki cewki głosowej napędzać soczewki mikro-regulacje poprawić przesunięcie obrazuW modulach oświetlenia tylnego wyświetlacza LCD z najwyższej klasy, kontrolują otwór zaworu światła w celu osiągnięcia precyzyjnej modulacji lokalnej jasności, zwiększając kontrast wyświetlacza.





Charakterystyka:

  • Nazwa produktu: Moduły silnikowe
  • Protokół komunikacji: Modbus, Profibus, Profinet
  • Prędkość ((RPM): Wysoka prędkość
  • Wydajność: IE 1
  • Prąd nominalny: 19,9 A
  • Typ: Układ silnikowy modułowy


Parametry techniczne:

Model produktu Siła szczytowa
(N)		 Ciągła siła
w temperaturze 25°C ((N)		 Całkowity cios
(mm)		 Maksymalne napięcie
(V)		 Wsteczna stała EMF
(V/m/s)		 Waga cewki
(g)		 Prężnica statora (mm) Długość
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7
Moduł silnika cewki głosowej o wysokim przyspieszeniu do zastosowań w sprzęcie optycznym 0

Zastosowanie:

Moduły silników dźwiękowych firmy SUPT MPTION dążą do doskonałości jakości.sektorów sprzętu optycznego.



Główne zastosowania silnika wiertniczego:
1Przemysł półprzewodnikowy:przewodzenie, cięcie, wiercenie, systemy transportowe, spawanie, robotyka.

2.Działanie zaworu w terenie:Typy zawórów pomiarowych, układy badania ciśnienia, chemika zaworu pneumatycznego

system wtrysku.
3Przemysł mikro maszynowy: systemy podsycania, mikrowiercenie, precyzyjne pieczętowanie.
4System drgań: stół wstrząsający, platforma drgań.
5- Obszar medyczny: Układy mikro-wstrzyknięcia, urządzenia oddechowe, urządzenia badawcze.
6.Technologia lotnicza: system sterowania lotem, system informacji zwrotnych pilota.
7.Pokres komercyjnego zastosowania:Pompy chłodzące komputerowe z automatyczną miniaturową kamerą System ostrości.
8Przemysł automatyczny: sprzęt laserowy,urządzenia do wydawania leków, sprzęt do badań, maszyny włókiennicze.

Moduł silnika cewki głosowej o wysokim przyspieszeniu do zastosowań w sprzęcie optycznym 1Moduł silnika cewki głosowej o wysokim przyspieszeniu do zastosowań w sprzęcie optycznym 2
