Wysokiej częstotliwości Głosowa cewka Motor Stage Niska prędkość DC Liniowo silnikowane Stage optyczny

  • High Frequency Voice Coil Motor Stage Low Speed DC Linearly Motorized Optical Stage
  • High Frequency Voice Coil Motor Stage Low Speed DC Linearly Motorized Optical Stage
  • High Frequency Voice Coil Motor Stage Low Speed DC Linearly Motorized Optical Stage
Miejsce pochodzenia Jiangsu, Chiny
Nazwa handlowa SUPT
Orzecznictwo ISO9001
Numer modelu VCAR0013-0072-00A
Minimalne zamówienie ≥1
Cena $430.00 - $440.00/pieces
Szczegóły pakowania karton i drewniany silnik cewki drgającej
Czas dostawy 1-5 produktów wysyłka 5-7 dni, próbki 3-5 dni, hurt do uzgodnienia
Zasady płatności T/T
Możliwość Supply 3000 sztuk / sztuk na ćwiartkę silnika cewki drgającej

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Gwarancja 3 miesiące-1 rok Wykorzystanie ŁÓDŹ, samochód, rower elektryczny, roboty, UAV, wentylatory medyczne, optyka, druk 3D, mikroskopy
Rodzaj Mikrosilnik Moment obrotowy 30
Budowa TRWAŁY MAGNES Komutacja szczotka
Funkcja ochrony Całkowicie zamknięty Prędkość (obr./min) Zmienna prędkość
Prąd ciągły (A) 4.3 wydajność czyli 1
Siła szczytowa (N) 13 Maksymalny skok (mm) 7.2
silnik cewki drgającej (V) 26,6 Waga wirnika (kg) 16.2
Średnica stojana (mm) 26.2 Ciągła siła (N) 4.2
Port Silnik z cewką drgającą Shanghai
Podkreślić

Wysokofrekwencyjny etap cewki głosowej

,

Poziom śruby głosowej niskiej prędkości

,

Stacja optyczna z silnikiem liniowym DC
Zostaw wiadomość
opis produktu

Wysokiej częstotliwości zasilacz niskiej prędkości prądu stałego silnika liniowego











Opis produktu

Kontroler silnika VCM odgrywa kluczową rolę w optymalizacji wydajności modułu silnika cewki głosowej.umożliwiające dokładne pozycjonowanie i sterowanie ruchemKontroler silnika może również zapewniać zaawansowane funkcje, takie jak informacje zwrotne o pozycji, profile ruchu i dostosowane algorytmy sterowania, zwiększając wszechstronność i funkcjonalność modułu VCM.

Zasada działania:
Moduł silnika z cewką głosową składa się z magnesu stałego i cewki drutu.To pole magnetyczne wchodzi w interakcję z magnetem stałym.Dzięki kontrolowaniu kierunku i wielkości prądu można precyzyjnie kontrolować ruch i położenie platformy przesuwnej.
Moduły silnika z cewką głosową są wydajnymi i precyzyjnymi rozwiązaniami sterowania ruchem liniowym dla platform przesuwnych.Znajdują zastosowanie w różnych branżach.Kontrolery silników dla modułów VCM jeszcze bardziej zwiększają ich wydajność, zapewniając precyzyjne sterowanie i zaawansowane funkcje.Moduły silników z cewką głosową mogą odgrywać istotną rolę w optymalizacji systemów sterowania ruchem.



Parametry techniczne:

Parametry produktu
parametry Wydajność Jednostki VCARO006-
0050-O0A		 VCARO013-
0072-00A		 VCARO022-
0098-OA		 VCARO033-
0099-00A		 VCARO044-
0249-OOA		 VCARD070-
0149-oOA		 VCAR0087-
0062-OOA		 VCARO140-
0150-OOA		 VCAR0262-
0112-00A		 VCAR0262-
0249-00A
Maksymalny nacisk N 6.2 13 22 33 44 70 87 140 262 262
Podtrzymane
napęd		 N 2.6 4.2 6.6 8 11.7 27.3 21.7 42.2 111 112
Efektywny cios mm 5 7.2 9.8 9.9 24.9 14.9 6.2 15 11.2 24.9
Strumień szczytowy A 1.7 2.3 3.8 4.5 4.95 4 6.85 5.3 6.4 10.1
Napięcie szczytowe V 15.7 26.6 24.7 24.3 44.9 26.9 34.5 33.4 35.1 28.2
Stała pędu N/A 3.57 5.72 5.8 5.87 8.88 17.7 12.7 26.6 41 26
Rozdzielczość kodera - Tak. 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.10.5/1 0.1/.5/1 10.51 o.1/05/1
Dokładność powtarzania - Tak. 37021 37021 37021 37021 37021 37021 37021 1/5/1o 37021 37021
Prawość - Tak. K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm
Płaskość - Tak. K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm (K3/25 mm) K3/25 mm K3/25 mm K3/25 mm K3/25 mm



Model produktu

Siła szczytowa

(N)

Siła ciągła

25°C ((N)

Całkowity cios

(mm)

Maksymalne napięcie

(V)

Wsteczna stała EMF

(V/m/S)

Waga cewki

(g)

StatorDIameter

(mm)

Wprowadź długość cewki

(mm)
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.5 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.9 14.3 4 52 48 75.7
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 51 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 75 58 72
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 95 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 45 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 170 72 110
VCAR0105-0164-00A 105 35.4 16.4 20.1 11.5 150 60.4 40.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 130 73 27.5
VCAR0262-0112-00A 262 111 11.2 35.1 41 275 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 740 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 700 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 640 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 770 78.4 110
VCAR0436-0373-00A 436 142.3 37.3 38 29.8 1040 76 163
VCAR0980-0249-00A 980 6305 254.9 14.5 104 1390 126 134.5
VCAR1351-0310-00A 1351 376.8 3 73.5 68 1050 110 143.7

Zastosowanie:

Moduł silnika z cewką głosową jest platformą liniową o wysokiej rozdzielczości, krótkim uderzeniu, lekkiej masie i niskim hałasie.jest szczególnie odpowiedni dla wąskiej przestrzeni. Silnik cewki głosowej składa się z cewki, magnesu i magnesu napędowego.który ma dobrą stabilność i może wykonywać szybkie drgania i ruchy wzajemneZwoje są podłączone do obwodu sterującego, a gdy jest stosowany prąd, generuje pole magnetyczne, które wchodzi w interakcję z polem magnetycznym magnesu.powodując, że magnes porusza się i napędza strukturęJego dokładność pozycjonowania osiąga 0,1um-0,5um i przyspieszenie osiąga 20G..Wykorzystując platformę siłowniczą, można kontrolować pozycję, prędkość, przyspieszenie i siłę obróbki.,co sprawia, że są one idealne do zastosowań o wysokiej precyzji, na krótkich dystansach i niskiej hałasie.

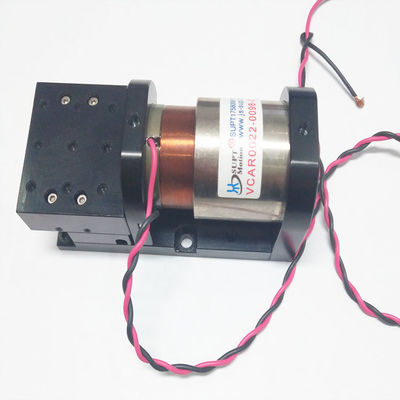

Wysokiej częstotliwości Głosowa cewka Motor Stage Niska prędkość DC Liniowo silnikowane Stage optyczny 0

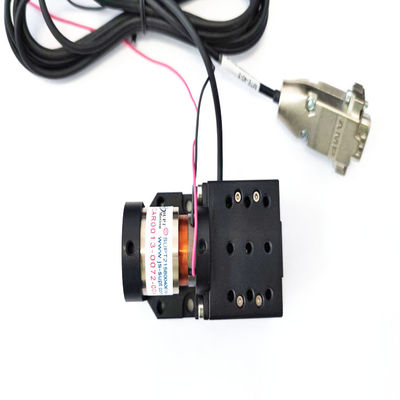

Wysokiej częstotliwości Głosowa cewka Motor Stage Niska prędkość DC Liniowo silnikowane Stage optyczny 1

Nasze usługi

 Wskaźniki techniczne i specyfikacje można dostosować

Zadowalająca obsługa posprzedażna



Wysokiej częstotliwości Głosowa cewka Motor Stage Niska prędkość DC Liniowo silnikowane Stage optyczny 2

Informacje o spółce

 Wysokiej częstotliwości Głosowa cewka Motor Stage Niska prędkość DC Liniowo silnikowane Stage optyczny 3



Opakowanie i wysyłka



Wysokiej częstotliwości Głosowa cewka Motor Stage Niska prędkość DC Liniowo silnikowane Stage optyczny 4

Certyfikaty

 Wysokiej częstotliwości Głosowa cewka Motor Stage Niska prędkość DC Liniowo silnikowane Stage optyczny 5

Częste pytania

silnik:



1.Podróże: faktyczne podróże, wykorzystywane do obliczenia całkowitej liczby podróżyzwartość siły.



2- kierunek ruchu: montaż poziomy lub pionowy 90 stopni.



3Siła obciążenia:cw kierunku odwrotnym odsiłanasilnik, np. sprężyny itp.



4.Wzrost masy ładunku: całkowita część jakości ruchu, w tym suwak jakości



5Typ ruchu: 1.ruch z punktu na punkt;2.wzajemność reguły (np. skanowanie).



6- krzywa prędkości: 1.trapezoidalna krzywa prędkości;2.trójkątna krzywa prędkości; 3.krzywa prędkości sinus.
