Moduł silnika Vcm Voice Coil o niskiej masie ciała, wysokiej odpowiedzi, szybkie platformy ruchu liniowego

  • Light Weight Vcm Voice Coil Motor Module High Response High Speed Linear Motion Platforms
  • Light Weight Vcm Voice Coil Motor Module High Response High Speed Linear Motion Platforms
  • Light Weight Vcm Voice Coil Motor Module High Response High Speed Linear Motion Platforms
Miejsce pochodzenia Suzhou Chiny
Nazwa handlowa SUPT MOTION
Orzecznictwo ISO9001-2000
Numer modelu Seria VCAR
Minimalne zamówienie 1 PCS
Cena $220-$350
Szczegóły pakowania opakowanie kartonowe itp.
Czas dostawy 1-5 produktów wysyłka 5-7 dni, próbki 3-5 dni, hurt do uzgodnienia
Zasady płatności T/T
Możliwość Supply Negocjowalne

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Waga Światło Ilość 9998
obr./min 8800 obr./min. obr./min Władza 36w
napięcie 24v Numer partii JESZCZE-YQDJ13
Podkreślić

Moduł silnika VCM Voice Coil

,

Pozycja VCM Voice Coil o lekkiej masie ciała

,

36W wysokiej prędkości faza wiertnicza głosowego
Zostaw wiadomość
opis produktu
Moduł silnika VCM Voice Coil o lekkiej masie



Opis produktu:

Voice Coil Motor Module jest urządzeniem, które integruje Voice Coil Motor (VCM) i powiązane systemy sterowania.których ruch jest napędzany siłami generowanymi przez pola elektromagnetyczneModuł silnika z cewką głosową łączy w sobie właściwości i technologię sterowania silnikami z cewką głosową,dostarczanie rozwiązań ruchu liniowego do różnych zastosowań.
Silnik cewki głosowej jest podstawowym elementem modułu, składającym się z cewki i pola magnetycznego.wygenerowane pole magnetyczne oddziałuje z polem magnetycznym, wytwarzając siłę napędzającą ruch cewki.
Aby osiągnąć ruch liniowy, silnik z cewką głosową jest zazwyczaj zainstalowany na szybie przewodniej lub podłączony do suwaka, co pozwala silnikowi płynnie poruszać się w linii prostej.
Moduły silnika z cewką głosową są szeroko stosowane w wielu dziedzinach, w tym w sprzęcie optycznym, instrumentach medycznych, zautomatyzowanych liniach produkcyjnych, obróbce precyzyjnej, cięciu laserowym, autofokusie obiektywu aparatu,I tak dalej.Są preferowane ze względu na ich wysoką prędkość, wysoką precyzję i płynne ruchy, zapewniając precyzyjne sterowanie ruchem liniowym dla różnych zastosowań.




Parametry techniczne:



Model produktu Siła szczytowa
(N)		 Ciągła siła
w temperaturze 25°C ((N)		 Całkowity cios
(mm)		 Maksymalne napięcie
(V)		 Wsteczna stała EMF
(V/m/s)		 Waga cewki
(g)		 Prężnica statora (mm) Długość
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7





Parametry produktu
parametry Wydajność Jednostki VCAR0006-
0050-00A		 VCAR0013-
0072-00A		 VCAR0022-
0098-00A		 VCAR0033-
0099-00A		 VCAR0044-
0249-00A		 VCAR0070-
0149-00A		 VCAR0087-
0062-00A		 VCAR0140-
0150-00A		 VCAR0262-
0112-00A		 VCAR0262-
0249-00A
Maksymalny nacisk N 6.2 13 22 33 44 70 87 140 262 262
Podtrzymane
napęd		 N 2.6 4.2 6.6 8 12 27 22 42 111 112
Efektywny cios mm 5 7.2 9.8 9.9 25 15 6.2 15 11 25
Strumień szczytowy A 1.7 2.3 3.8 4.5 5 4 6.9 5.3 6.4 10
Napięcie szczytowe V 16 27 25 24 45 27 35 33 35 28
Stała pędu N/A 3.6 5.7 5.8 5.9 8.9 18 13 27 41 26
Rozdzielczość kodera - Tak. 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.10.5/1 0.1/0.5/1 0.1/0.5/1 0.1/05/1
Dokładność powtarzania - Tak. 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10
Prawość - Tak. K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm
Płaskość - Tak. K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm (K3/25 mm) K3/25 mm K3/25 mm K3/25 mm K3/25 mm

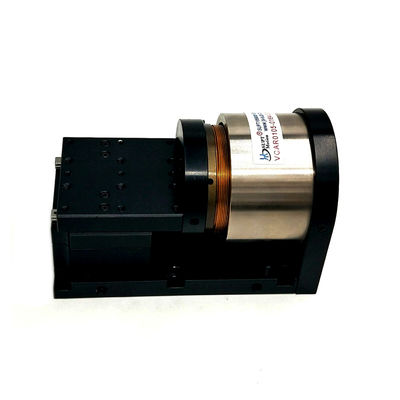

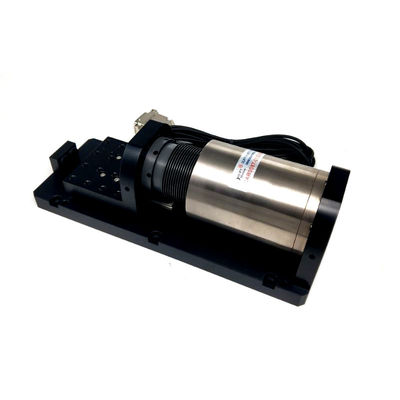

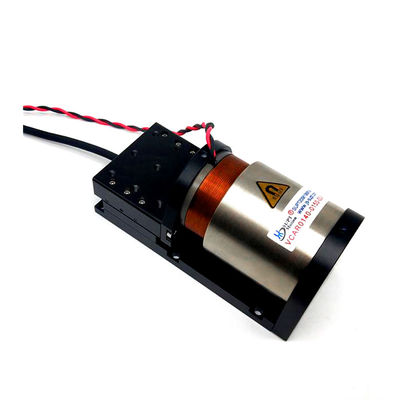

Moduł pojedynczego wału z silnikiem głosowym
Do zastosowań serwo z zamkniętą pętlą z krótkim uderzeniem, lekką masą napędową, szybką prędkością reakcji (poziom milisekundowy, przyspieszenie do 20G). Baza przyjmuje precyzyjne obróbki aluminiowe lotnicze,dobra stabilność, może wykonywać szybkie wibracje ruchu wzajemnego.Proste i niezawodne sterowanie, bez urządzenia odwrotnego, bez konserwacji, Długa żywotność, może wykonywać precyzyjną pozycję, prędkość, przyspieszenie i napęd.Wyposażone w odpowiedni koder i szybę przewodniąW zależności od różnych ruchów, napędów, regulacje konfiguracji odpowiednich sterowników i sterowników.Struktura platformy może być obrobiona i dostosowanaZgodnie z różnymi zastosowaniami, odpowiedni mechanizm prowadzenia liniowego, różnego rodzaju wysokiej precyzji liniowej szyby prowadzenia itp.

Moduł silnika Vcm Voice Coil o niskiej masie ciała, wysokiej odpowiedzi, szybkie platformy ruchu liniowego 0Moduł silnika Vcm Voice Coil o niskiej masie ciała, wysokiej odpowiedzi, szybkie platformy ruchu liniowego 1Moduł silnika Vcm Voice Coil o niskiej masie ciała, wysokiej odpowiedzi, szybkie platformy ruchu liniowego 2

Moduł silnika Vcm Voice Coil o niskiej masie ciała, wysokiej odpowiedzi, szybkie platformy ruchu liniowego 3

Wsparcie i usługi:

Wsparcie techniczne i obsługa silników z wnętrzem pustym

Hollow Core Motor zapewnia kompleksowe wsparcie techniczne i usługi, aby upewnić się, że uzyskasz jak najwięcej z produktu.Nasz zespół ekspertów jest do dyspozycji, aby odpowiedzieć na pytania i pomóc w konfiguracji produktu, rozwiązywanie problemów i utrzymanie.
Dostarczamy bezpłatne aktualizacje oprogramowania, aby upewnić się, że Twój produkt jest aktualny i działa na najwyższym poziomie.Oferujemy również usługi gwarancji rozszerzonej, aby zagwarantować, że Twój produkt jest objęty w przypadku nieoczekiwanej awarii.
Jeśli masz jakiekolwiek pytania lub potrzebujesz pomocy z produktem Hollow Core Motor, nie wahaj się skontaktować z nami.



Częste pytania



1.Podróże: faktyczne podróże, wykorzystywane do obliczenia całkowitej liczby podróżyzwartość siły.



2- kierunek ruchu: montaż poziomy lub pionowy 90 stopni.



3Siła obciążenia:cw kierunku odwrotnym odsiłanasilnik, np. sprężyny itp.



4.Wzrost masy ładunku: całkowita część jakości ruchu, w tym suwak jakości



5Typ ruchu: 1.ruch z punktu na punkt;2.wzajemność reguły (np. skanowanie).



6- krzywa prędkości: 1.trapezoidalna krzywa prędkości;2.trójkątna krzywa prędkości; 3.krzywa prędkości sinus.
