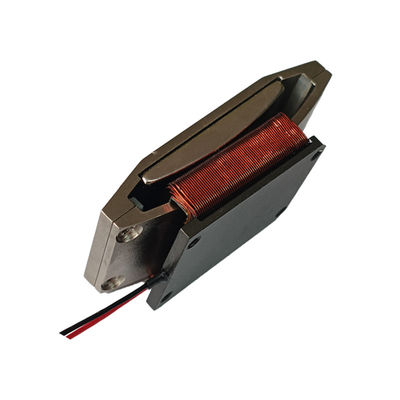

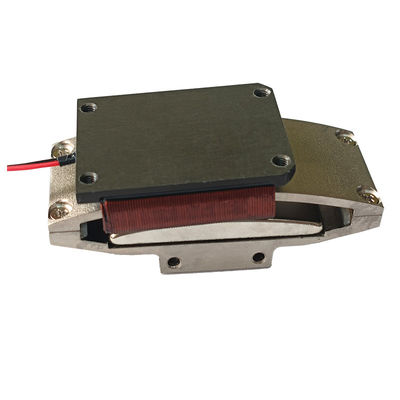

VARS0350 Obrotowy silnik z cewką drgającą o wysokiej stabilności 3,5 Nm siłownik obrotowy 60 stopni

Przegląd produktu

VARS0350-060-00A to wytrzymały silnik z cewką drgającą typu obrotowego, wprowadzony przez SUPT MOTION, zaprojektowany specjalnie do zadań pozycjonowania i stabilizacji pod szerokim kątem, które wymagają wysokiego momentu obrotowego. W temperaturze 25°C ten silnik z cewką drgającą zapewnia moment obrotowy szczytowy 3,5 N·m i moment obrotowy ciągły 1,14 N·m w wyjątkowo szerokim zakresie całkowitego skoku 60 stopni, z maksymalnym napięciem zasilania 25,8 V.
Masa ruchomej cewki wynosi 115 gramów, a wymiary korpusu siłownika to 115 × 65 × 54,5 milimetra. Podobnie jak wszystkie silniki z cewką drgającą z serii VARS, cewka porusza się bezpośrednio w polu magnetycznym, co zapewnia liniową zależność momentu obrotowego od prądu, zerowy luz i brak efektu zgrzytu, nawet przy tak wysokich poziomach mocy.
Ten model silnika z cewką drgającą jest specjalnie zaprojektowany do systemów obrotowych wymagających ruchu pod dużym kątem podczas przenoszenia ciężkich ładunków, takich jak duże lustra kierujące, zawory przemysłowe, mechanizmy tłumiące i bramki pozycjonujące. Solidna aluminiowa konstrukcja i duża powierzchnia styku łożysk zapewniają wysoką stabilność znamionowego momentu obrotowego, podczas gdy żywotność projektowa wynosząca 10 000 godzin utrzymuje niski całkowity koszt posiadania dla urządzeń pracujących w sposób ciągły.

Rozwiązanie

Szerokokątne siłowniki obrotowe w sprzęcie przemysłowym zazwyczaj opierają się na serwomotorach wyposażonych w reduktory harmoniczne lub paskowe. Chociaż te elementy zapewniają moment obrotowy, wprowadzają luz, podatność i błędy okresowe, które zmniejszają stabilność pozycjonowania i wymagają częstej konserwacji w zakurzonych środowiskach lub tych o wysokich częstotliwościach cykli.
VARS0350-060-00A zastępuje kombinację silnika i reduktora pojedynczym elementem z napędem bezpośrednim. Cewka natychmiast generuje moment obrotowy proporcjonalny do przyłożonego prądu, umożliwiając pętli sterowania osiągnięcie płynnego, bardzo stabilnego ruchu w całym 60-stopniowym zakresie ruchu.
Dzięki momentowi obrotowemu szczytowemu 3,5 N·m i momentowi obrotowemu ciągłemu 1,14 N·m, ten siłownik obrotowy może szybko przyspieszać obciążenia o dużej bezwładności i przeciwdziałać zakłóceniom zewnętrznym, aby utrzymać stabilną pozycję bez potrzeby hamowania mechanicznego.
Jego szeroki zakres skoku eliminuje potrzebę stosowania wieloobrotowych napędów z przekładniami w wielu zastosowaniach, podczas gdy bezluzowe sprzęgło magnetyczne poprawia powtarzalność dwukierunkową w procesach takich jak dozowanie zaworów, wskazywanie anten i sterowanie gimbalem lustra. Brak elementów transmisyjnych podatnych na zużycie zmniejsza przestoje i upraszcza konserwację – co jest szczególnie ważne w przypadku sprzętu pracującego przez całą dobę w fabrykach, pojazdach lub na stanowiskach badawczych w przemyśle lotniczym.

Specyfikacje

Zastosowanie

Ten siłownik z cewką drgającą może służyć jako siłownik pozycjonujący lustro w systemach laserowych o dużej aperturze, prowadnicach wiązek teleskopów i uchwytach śledzących optycznie, a także jako siłownik zaworu obrotowego do dozowania paliwa, chłodziwa i gazów procesowych. Jego 60-stopniowy skok i wysoka stabilność sprawiają, że nadaje się również do stosowania jako siłownik tłumiący w sterowaniu drganiami konstrukcji, systemach pozycjonowania obrotowego w obrabiarkach i siłownikach sterowania lotem w bezzałogowych statkach powietrznych (UAV).
Ten silnik z cewką drgającą jest szeroko stosowany w przemyśle półprzewodnikowym, motoryzacyjnym, przemysłowym i lotniczym i może być używany wszędzie tam, gdzie wymagana jest platforma obrotowa o dużym kącie, wysokim momencie obrotowym i bez luzu. W zakresie znamionowego momentu obrotowego ciągłego silnik obsługuje ciągłe oscylacje, co czyni go odpowiednim do skanowania konturów i testowania; jego wytrzymała obudowa może wytrzymać wstrząsy i wibracje w mobilnych środowiskach instalacyjnych.

FAQ

P1: Jakie obciążenia może napędzać VARS0350-060-00A?

Dzięki momentowi obrotowemu szczytowemu 3,5 N·m i momentowi obrotowemu ciągłemu 1,14 N·m w temperaturze 25°C, siłownik napędza lustra, zawory i bramki o umiarkowanej bezwładności. Dokładne przyspieszenie zależy od bezwładności obciążenia i dostępnego prądu ze sterownika.

P2: Jaki jest całkowity skok tego modelu?

Całkowity skok wynosi 60 stopni, jeden z najszerszych w serii VARS. W przypadku zastosowań wymagających mniejszego zakresu dostępne są zarówno mechaniczne, jak i elektryczne ograniczenia kąta.

P3: Jak osiągana jest wysoka stabilność w pozycji trzymania?

Stabilność wynika z zasady bezpośredniego napędu z cewką drgającą: moment obrotowy jest proporcjonalny do prądu bez tarcia, luzu lub zgrzytu, dzięki czemu kontroler pętli zamkniętej może sztywno utrzymywać wał pod dowolnym kątem w zakresie skoku bez oscylacji.

P4: Jakie są czasy realizacji i opcje dostosowywania?

Minimalna ilość zamówienia to 1 sztuka. Próbki są dostarczane w ciągu 3-5 dni roboczych, a zamówienia produkcyjne w ciągu 15-25 dni. Dostępne są niestandardowe skoki, napięcia zasilania, konfiguracje wałów i wymiary montażowe dla wymagań OEM.
