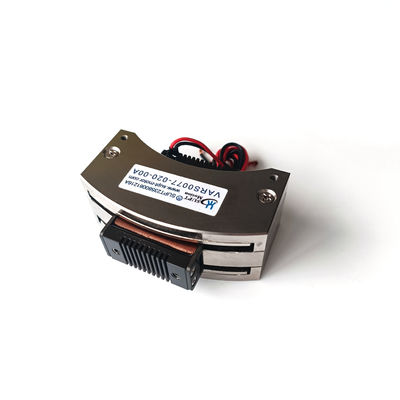

VARS0077 Wykonawca obrotowy z wiertarką głosową o dużym przyspieszeniu 0,77Nm

Przegląd produktu

VARS0077-020-00A jest silnikiem obrotowym typu swing o wysokim przyspieszeniu wytwarzanym przez SUPT MOTION, odpowiednim do zastosowań wymagających wyjątkowo szybkiego przesunięcia kątowego w krótkim czasie.W temperaturze 25 °C ten silnik kołowy typu swing zapewnia moment obrotowy szczytowy 0,77 N·m i moment obrotowy ciągły 0,63 N·m, przy całkowitym biegu 20 stopni i maksymalnym napięciu napędowym 6,7 V.
Wykorzystując napęd bezpośredni, cewka jest jedyną ruchomą częścią: nie ma biegów, pasów,lub szczotki między wejściem elektrycznym a wyjściem mechanicznym, więc każdy amper prądu jest bezpośrednio przekształcany w moment obrotowy bez wpływu opóźnień systemu przesyłowego.
Ten silnik swingowy jest przeznaczony do krótkich, szybkich i bardzo powtarzających się ruchów, w których przepustowość jest krytyczna.Połączenie wysokiego momentu obrotowego i umiarkowanej masy powoduje przyspieszenie kątowe, które umożliwia mechanizmy pick-and-place, drzwi sortowania i elementy skanujące, aby ukończyć każdy cykl w ciągu kilkuset sekund, a solidna aluminiowa obudowa zapewnia sztywność komponentu podczas pracy dużych prędkości.

Rozwiązanie

Maszyny szybkiej produkcji często tracą czas cyklu z powodu silników napędowych, które poruszają się zbyt wolno lub rezonują po każdym kroku.stopniowe i małe silniki prądu stałego z skrzynkami biegów wszystkie dodają zgodność i opóźnienia osiedlenia, które ograniczają liczbę operacji na minutę może wykonywać maszyna.
VARS0077-020-00A rozwiązuje problem z topologią śruby głosowej o wysokim przyspieszeniu.silnik może być napędzany z agresywnymi profiliami prądu, aby szybko przyspieszyć20 stopni to praktyczna droga dla lusterek deflektorów, klapek sortowych,Wyroby z tworzyw sztucznych, z tworzyw sztucznych.
Brak redukcji mechanicznej oznacza również, że nie ma reakcji przeciwnej, która wywołuje wibracje, a części smarowane nie ulegają degradacji w ciągu milionów cykli.W ciągłym działaniu silnik działa w zakresie 0.63 N·m ciągłego momentu obrotowego, a krótka droga cieplna przez ramę aluminiową utrzymuje temperaturę uzwojenia pod kontrolą.o wielokrotnej i bezobsługowej osi obrotowej, której łatwo jest zintegrować ze standardowymi serwokompresorami.

Specyfikacje

Zastosowanie

Typowe zastosowania obejmują lustra deflektorów o wysokiej częstotliwości w przetwarzaniu laserowym, elementy oscylujące w liniach druku i pakowania, szybkie bramy sortowania,przelotniki podnośnikowe i sondy badawcze, które muszą szybko przechodzić między pozycjami pomiarowymiAktor jest równie popularny w walcowanych zaworach i akwenatach tłumiących, systemach pozycjonowania rotacyjnych i akwenatach sterowania lotem w sektorze półprzewodników, motoryzacji, przemysłu i lotnictwa..
W przypadku każdego z tych zastosowań układ o długości 20 stopni jest wystarczająco długi, aby przenieść dźwignię, płetwę lub lustro przez jego przydatny zakres,Podczas gdy duże przyspieszenie utrzymuje martwy czas między poleceniami bardzo krótkiJednostka dobrze sprawdza się również w ciągłym drgań obowiązków, takich jak dithering i anulowanie wibracji,gdzie konstrukcja zerowej reakcji przeciwnej unika uderzeń i zużycia skracających żywotność połączeń mechanicznychW celu zapewnienia zgodności z wymaganiami wprowadzonymi przez producenta, należy zastosować odpowiednią metodę.

Częste pytania

Jak szybko może poruszać się VARS0077-020-00A?

Przy 0,77 N·m momentu obrotowego szczytowego napędzającego cewkę o masie 66 g siłownik osiąga bardzo duże przyspieszenie kątowe,i typowe krótkotrwałe ruchy osiedlają się w niskim zakresie milisekund, gdy są używane z serwokompresorem w trybie prądu.

P2: Jaki jest całkowity cios?

Standardowy całkowity bieg wynosi 20 stopni. Mechaniczne końcowe przystanki i ograniczenia kątowe oparte na sterowniku mogą być dostarczane do zastosowań wymagających mniejszego przemieszczania się lub określonej pozycji środkowej.

P3: Czy może działać w ciągłym drgawieniu?

Tak, dopuszcza się ciągłe drgania dwukierunkowe w zakresie 0,63 N·m momentu obrotowego ciągłego przy temperaturze 25 °C, który obejmuje zadania związane z drgawką, skanowaniem i tłumieniem wibracji bez przegrzania.

P4: Dlaczego w tym silniku nie ma reakcji?

Z kolei napęd jest bezpośrednio wprowadzany do pola magnetycznego, więc konstrukcja nie zawiera biegów, pasów ani sprzęgów.nie poprzez dostosowanie.

P5: Jakie opcje dostawy i wsparcia są dostępne?

Minimalna ilość zamówienia wynosi 1 sztukę. Próbki wysyłane są w ciągu 3-5 dni roboczych, a zamówienia produkcyjne w ciągu 15-25 dni.
