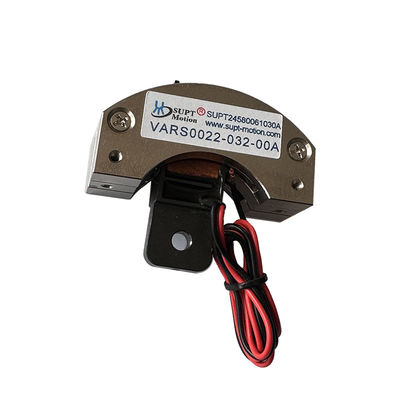

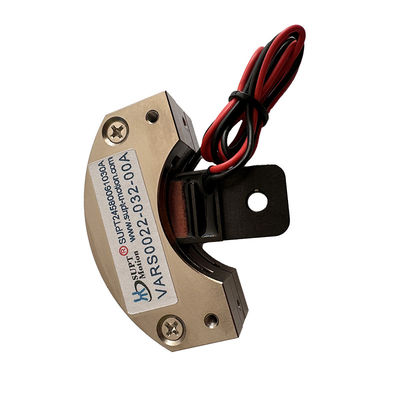

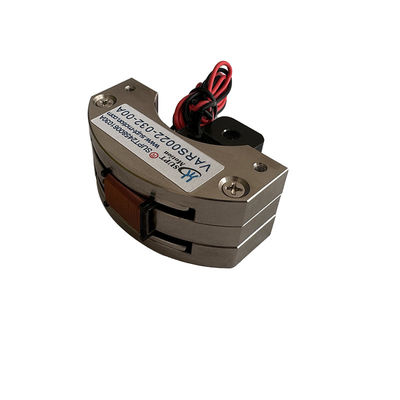

VARS0022 Mikro Rozmiar Obrotowy Silnik z Cewką Głosową Wysoka Stabilność 0.22Nm 32deg Siłownik

Przegląd produktu

VARS0022-032-00A to kompaktowy silnik zwrotny typu swing wprowadzony przez SUPT MOTION, zaprojektowany specjalnie do precyzyjnego pozycjonowania kątowego w ograniczonych przestrzeniach.Ten obrotowy silnik z wiertarką głosową zapewnia maksymalny moment obrotowy 0.22 N·m i moment ciągły 0,12 N·m w całkowitym zakresie jazdy 32 stopni, przy maksymalnym napięciu napędowym 15,5 V.
O wymiarach zaledwie 60 × 60 × 36 mm i z ruchomą cewką o masie zaledwie 21,5 g, silnik ten jest obecnie jednym z najlżejszych aktywatorów obrotowych o ograniczonym kącie dostępnych do zastosowań w klasie przyrządów.Dzięki konstrukcji z napędem bezpośrednim, wirnik reaguje natychmiast na polecenia prądu i jest wolny od problemów z reakcją przeciwnej, które są powszechne w silnikach z przekładniami.
Ponieważ moment obrotowy zwiększa się liniowo wraz z prądem i nie występuje zużycie szczotki, ten napęd z cewką głosową zapewnia płynny, powtarzalny ruch przez całą jego nominalną żywotność 10 000 godzin.Obudowa z stopów aluminium zapewnia doskonałe rozpraszanie ciepła i chroni zespół cewki i magnesów zarówno w środowisku przemysłowym, jak i laboratoryjnym.

Rozwiązanie

Projektanci kompaktowych przyrządów często wymagają obrotowej platformy, która jest wystarczająco mała, aby być zamontowana obok komponentów optycznych lub czujników, ale wystarczająco stabilna, aby utrzymać kąt podczas pomiarów.Silniki mikro-stepper nie tylko dodają masy, ale również zużywają ciągły prąd utrzymujący i generują falę kołową, która zakłóca wrażliwe ładunki.
VARS0022-032-00A oferuje alternatywę: wbudowany, bardzo stabilny mikroaktywujący.niska masa ruchoma zapewnia wystarczająco wysoką częstotliwość rezonansu mechanicznego, umożliwiające szybką i dobrze tłumioną reakcję w stanie stacjonarnym.umożliwiające systemowi osiągnięcie sztywnego blokowania kątowego bez konieczności hamowania mechanicznego.
Rozwiązanie to umożliwia inżynierom zbudowanie bardzo stabilnej pętli pozycjonowania kątowego z wykorzystaniem zaledwie trzech elementów: siłownika, wzmacniacza prądu i czujnika kątowego.Przewidywalna stała momentu obrotowego upraszcza proces regulacji, a w miarę rozszerzania projektów, ten sam kod sterowania może być ponownie używany na różnych rozmiarach regałów VARS.i oś ruchu bez konserwacji, zdolna do spełnienia oczekiwań precyzyjnych nowoczesnego sprzętu optycznego i badawczego.

Specyfikacje

Zastosowanie

Ten mikro-poziomowy silnik zwrotny jest odpowiedni do zastosowań, w których przestrzeń tablicy mierzona jest w milimetrach: optyczne koła filtracyjne, miniaturowe stabilizatory gimbal, mechanizmy wspomagające autofokus,urządzenia do regulacji głowicy drukowania i kompaktowe urządzenia do pozycjonowania zaworówJest również stosowany w narzędziach do obsługi półprzewodników, automatyce laboratoryjnej i instrumentach medycznych, które wymagają małego, czystego kątowego etapu o wysokiej stabilności.
32 stopniowe przemieszczanie pokrywa przemieszczanie potrzebne dla większości mechanizmów ustawiania czujników i przełączania, podczas gdy lekkie cewko umożliwia delikatne, wolne od oscylacji ruchy, które nie wstrząsają sąsiednimi komponentami.W zastosowaniach zaworu obrotowego i tłumienia silnik zapewnia płynną modulację momentu obrotowego, a w systemach pozycjonowania rotacyjnego działa jako precyzyjny indeks o ograniczonym kącie.SUPT MOTION oferuje tę samą technologię cewki głosowej typu swing w rozmiarach ram od miniaturowych do wysokiego momentu obrotowego klas przemysłowych.

Częste pytania

P1: Jak kompaktowy jest VARS0022-032-00A?

ramka zewnętrzna ma wymiary 60 × 60 × 36 mm, a ruchoma cewka waży tylko 21,5 g, co czyni ją odpowiednią do montażu wewnątrz przyrządów ręcznych,Moduły optyczne i kompaktowe zespoły automatyki.

P2: Co sprawia, że silnik jest stabilny pod stałym kątem?

Wysoka stabilność wynika z konstrukcji cewki głosowej z napędem bezpośrednim: moment obrotowy jest proporcjonalny do prądu, nie ma tarcia ani reakcji przeciwnej w drodze napędu,a cewka o niskiej bezwładności pozwala pętli serwo utrzymać polecany kąt mocno bez ograniczenia cykli lub dryfu.

P3: Czy silnik może oscylować nieprzerwanie?

Tak, w obrębie ciągłego momentu obrotowego 0,12 N·m w temperaturze 25 °C siłownik może działać w ciągłym dwukierunkowym drgawieniu w celu skanowania, drgawania lub pompowania,bez zużycia szczotką, aby ograniczyć jego żywotność.

P4: Jakie urządzenie zwrotne należy użyć?

W zależności od potrzebnej rozdzielczości na wałku wyjściowym można zamontować koder optyczny, koder magnetyczny lub czujnik pojemnościowy.więc większość standardowych serwo-tuning metod stosowane.

P5: Czy dostępna jest dostosowanie do tego modelu?

Kąt uderzenia, napięcie napędu, zakończenie cewki, szczegóły wału i otwory montażowe mogą być dostosowane do programów OEM.Minimalne zamówienie wynosi 1 sztukę, a próbki są zazwyczaj wysyłane w ciągu 3-5 dni roboczych.
