VARS0042 Rotary Voice Coil Motor Szybka Kontrola Lustra 0.42Nm 40deg Siłownik

Przegląd produktu

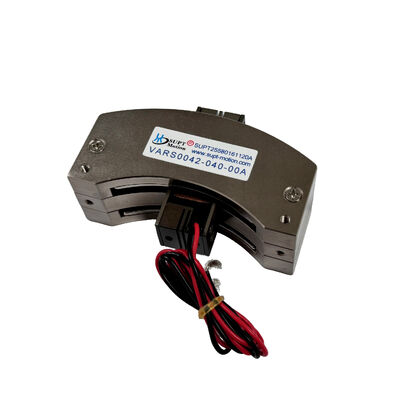

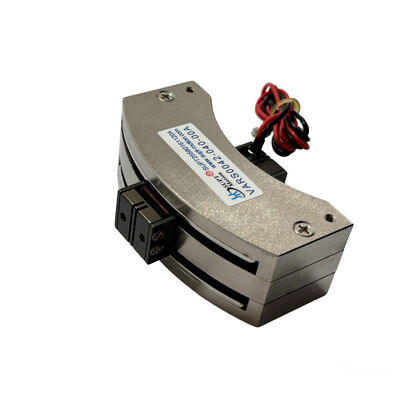

VARS0042-040-00A to obrotowy silnik z cewką drgającą typu wahadłowego, opracowany przez SUPT MOTION do ruchu z ograniczonym kątem i napędem bezpośrednim. W temperaturze 25 °C ten silnik z cewką drgającą typu wahadłowego zapewnia moment obrotowy szczytowy 0,42 N·m i moment obrotowy ciągły 0,38 N·m w zakresie całkowitego skoku 40 stopni, przy maksymalnym znamionowym napięciu zasilania wynoszącym zaledwie 3,5 V.
Poruszająca się cewka waży zaledwie 38 gramów i obraca się w polu magnetycznym bez potrzeby stosowania przekładni, pasków lub szczotek; w rezultacie wał wyjściowy reaguje niemal natychmiast na prąd zasilający i nie występuje żaden luz mechaniczny. Wymiary jego obudowy wynoszą 82 × 53,6 × 30,3 milimetra, co pozwala na jego instalację w kompaktowych modułach optycznych i głowicach skanujących.
Ten siłownik wahadłowy opiera się na zasadzie silnika momentu obrotowego z ograniczonym kątem: generowany moment obrotowy jest proporcjonalny do prądu cewki, co nadaje urządzeniu wewnętrzne cechy liniowe, które są łatwe do kontrolowania i wolne od efektów zgrzytania.

Rozwiązanie

Systemy sterowania i skanowania wiązką stawiają rygorystyczne wymagania wobec siłowników kątowych: lustra muszą szybko osiągać swoje zadane pozycje, stabilizować się bez oscylacji i utrzymywać swoje kąty z wysoką stabilnością podczas pracy lasera. Przy częstotliwościach przełączania stosowanych w sterownikach galwanometrów, silniki z przekładniami i napędy krokowe często napotykają problemy, takie jak luz, rezonans i przegrzewanie.
VARS0042-040-00A spełnia te wymagania dzięki swojej bezramowej architekturze z cewką drgającą. Ze względu na proporcjonalną zależność między momentem obrotowym a prądem, w połączeniu z niską masą, ten siłownik typu wahadłowego osiąga niezwykle wysokie przyspieszenie jak na swój rozmiar, a przy użyciu sterownika w trybie prądowym może osiągnąć zadany kąt w ciągu kilku milisekund.
Ponieważ nie ma mechanizmu redukcji mechanicznej, luz wynosi zero; tymczasem niskie napięcie cewki 3,5 V utrzymuje niskie zużycie energii, pozwalając silnikowi pozostać chłodnym podczas ciągłego skanowania.
Projektanci systemów mogą zamknąć pętlę wokół zamkniętej pozycji siłownika za pomocą enkodera lub czujnika pojemnościowego, osiągając w ten sposób płynny i powtarzalny ruch kątowy w całym zakresie 40 stopni. Jego liniowe charakterystyki momentu obrotowego upraszczają proces strojenia serwo i eliminują potrzebę stosowania skomplikowanych tabel kompensacyjnych, skracając tym samym czas rozwoju aplikacji do szybkiego sterowania lustrem.

Specyfikacje

Zastosowanie

VARS0042-040-00A jest zazwyczaj instalowany jako siłownik pozycji lustra w różnego rodzaju urządzeniach technologii laserowej, w tym w skanerach galwanometrycznych do znakowania i grawerowania laserowego, urządzeniach do sterowania wiązką do cięcia i spawania laserowego, przełącznikach optycznych i modułach sterowania LiDAR. Jego szeroki skok 40 stopni i niskie napięcie zasilania sprawiają, że jest on również bardzo poszukiwany w przemyśle półprzewodnikowym, motoryzacyjnym, przemysłowym i lotniczym do zastosowań jako zawory obrotowe i siłowniki tłumiące, systemy pozycjonowania obrotowego i siłowniki sterowania lotem.
We wszystkich powyższych zastosowaniach siłownik ten oferuje te same zalety: szybkie sterowanie lustrem z czasem stabilizacji na poziomie milisekund, stabilny moment trzymający zdolny do wytrzymania zewnętrznych wibracji oraz kompaktową obudowę, która upraszcza układy optyczne. Silnik może wytrzymać ciągłe dwukierunkowe oscylacje w ramach swojego znamionowego momentu obrotowego, co czyni go odpowiednim do zastosowań związanych z drganiami, śledzeniem i skanowaniem. SUPT MOTION wspiera dostosowanie limitów skoku, siły, długości kabla i geometrii montażu dla projektów masowych.

FAQ

P1: Jaki jest całkowity skok tego obrotowego silnika z cewką drgającą?

VARS0042-040-00A zapewnia całkowity skok 40 stopni. Mechaniczny zakres ruchu może być zmniejszony lub kąt elektryczny ograniczony przez sterownik dla zastosowań wymagających mniejszego zakresu roboczego.

P2: Czy ten silnik może napędzać szybkie lustro sterujące?

Tak. Bezpośredni napęd cewki i masa ruchoma 38 g zapewniają bardzo krótkie stałe czasowe mechaniczne, dzięki czemu lustro szybko stabilizuje się po każdym ruchu. Z zamkniętą pętlą sterowania i czujnikiem pozycji, powtarzalne szybkie sterowanie lustrem jest osiągalne w systemach skanowania laserowego i stabilizacji wiązki.

P3: Dlaczego maksymalne napięcie wynosi tylko 3,5 V?

Cewka jest nawinięta do pracy przy niskim napięciu i wysokim prądzie, aby zminimalizować ciepło i zakłócenia elektromagnetyczne w wrażliwym sprzęcie optycznym. Wystarczający jest prosty wzmacniacz liniowy lub sterownik PWM o napięciu znamionowym 3,5 V i wymaganym prądzie szczytowym, a SUPT MOTION może doradzić w wyborze sterownika.

P4: Czy ten siłownik ma luz lub zgrzytanie?

Nie. Między cewką a wyjściem nie ma żadnych przekładni, pasków ani innych elementów transmisyjnych, więc luz i moment zgrzytania są strukturalnie wyeliminowane. Powtarzalność pozycjonowania jest ograniczona jedynie przez czujnik sprzężenia zwrotnego i montaż mechaniczny.

P5: Jakie są warunki zamawiania i dostosowywania?

Minimalna ilość zamówienia to 1 sztuka, z dostawą próbek w ciągu 3-5 dni roboczych i produkcją masową w ciągu 15-25 dni. Skok, napięcie zasilania, rezystancja cewki, kabel i wymiary montażowe mogą być dostosowane do projektów OEM.
