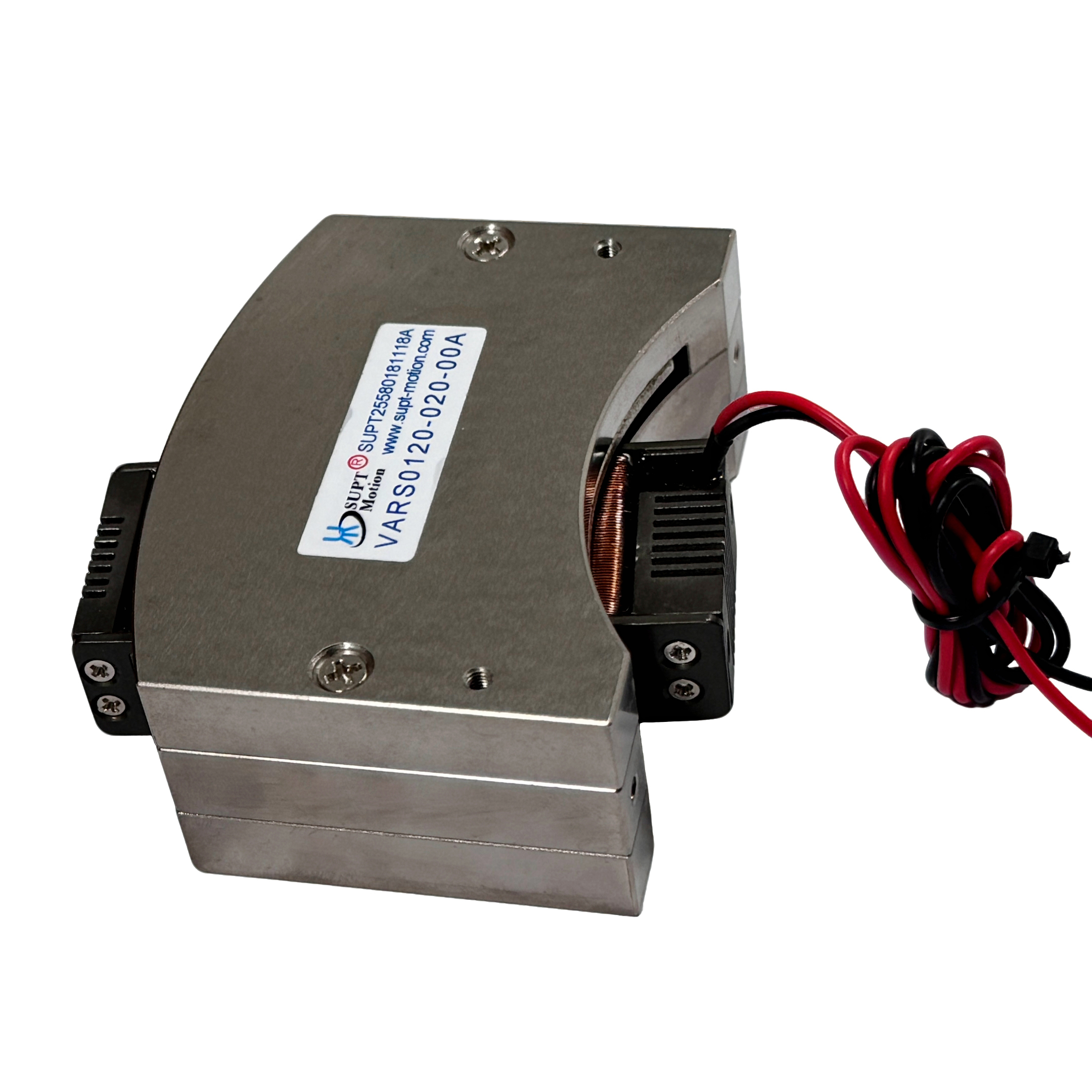

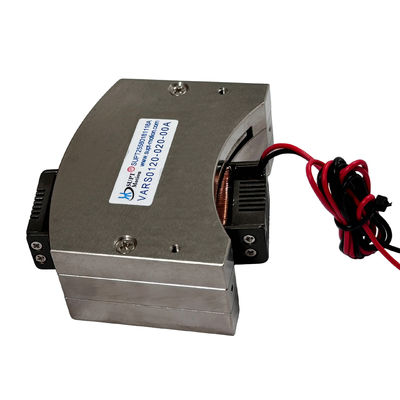

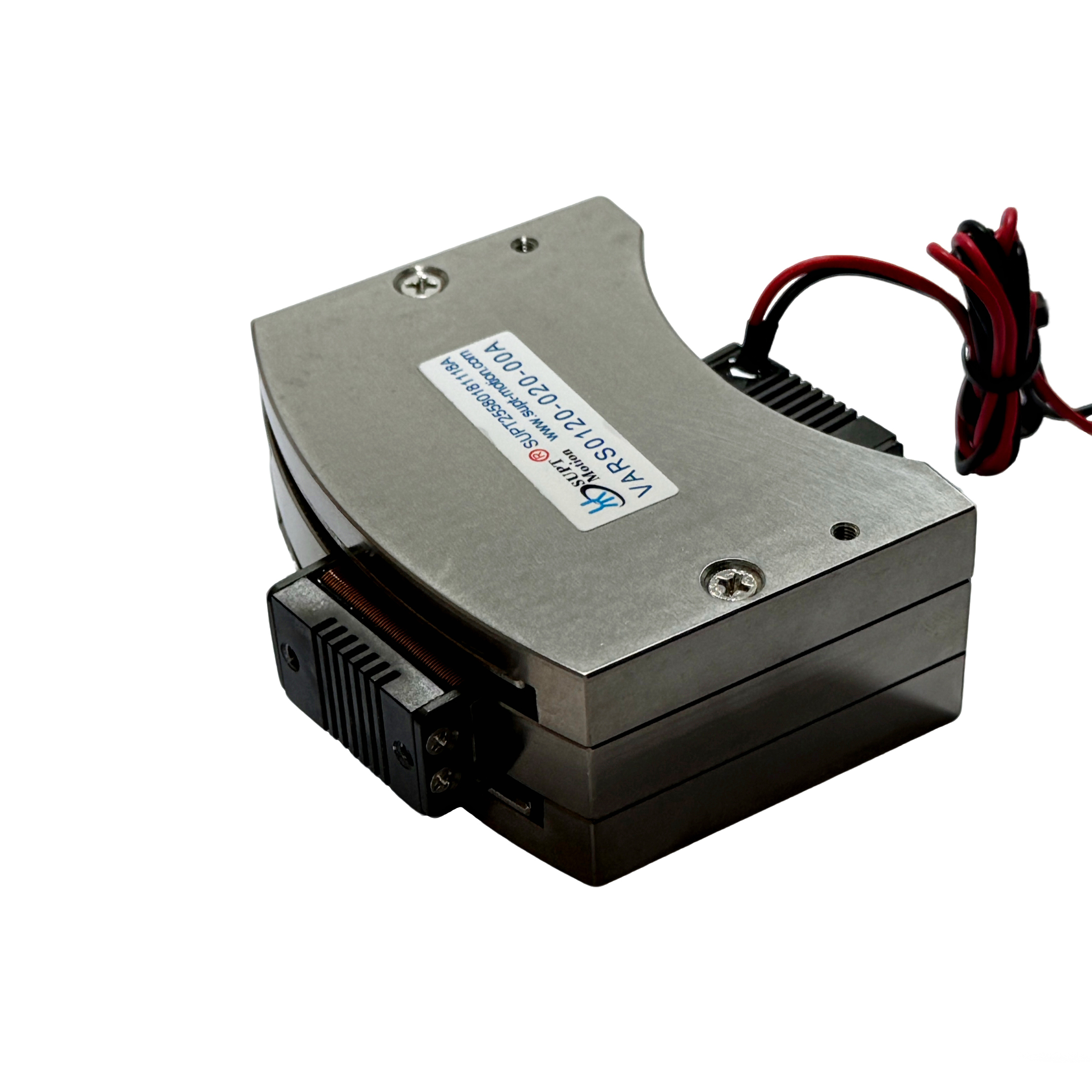

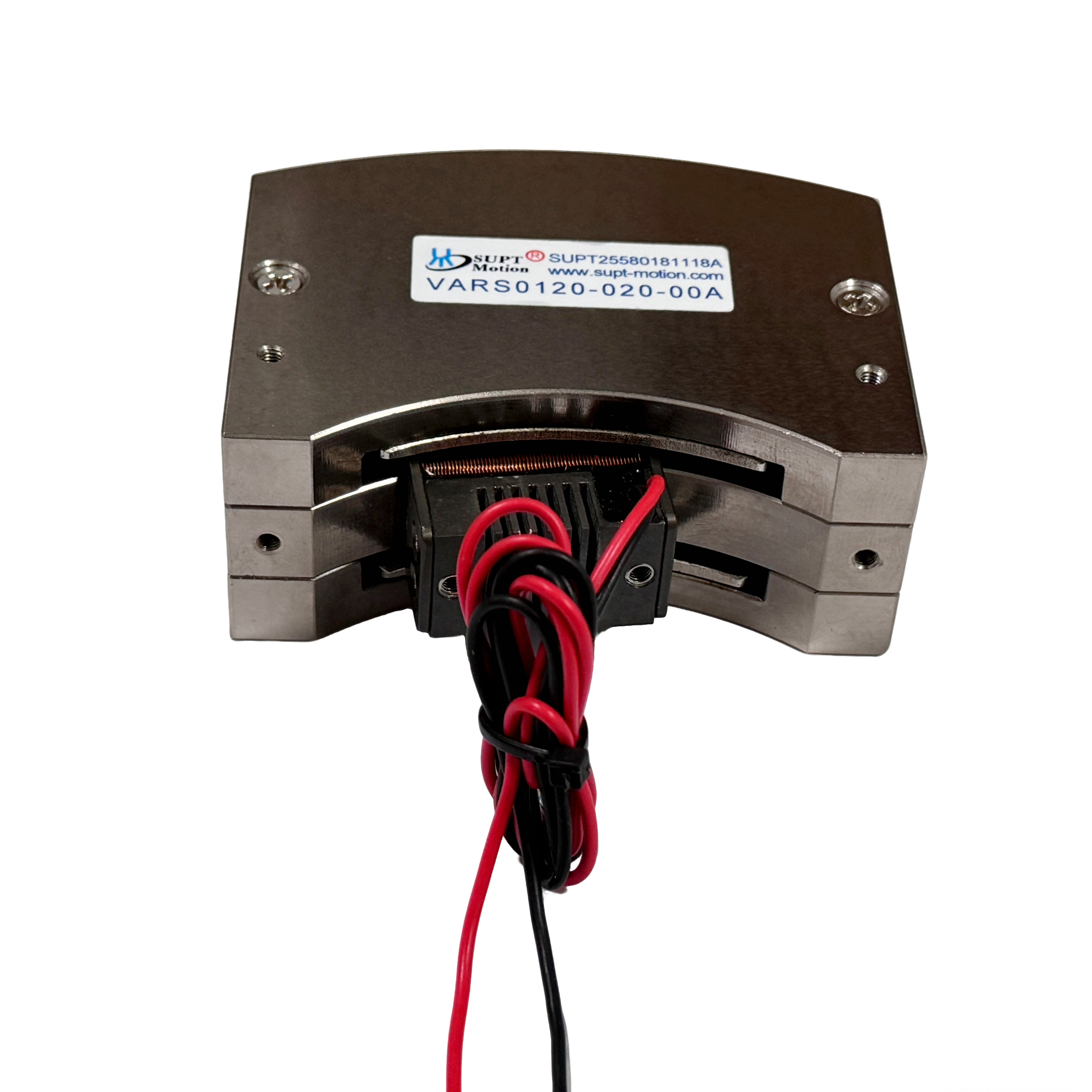

VARS0120 Motor obrotowy z wiertarką głosową o wysokim przyspieszeniu, zerowy odwrotny odruch, 1,2 Nm

Przegląd produktu

Silnik obrotowy z cewką drgającą VARS0120-020-00A to aktywator oscylacyjny o wysokim przyspieszeniu z serii SUPT MOTION VARS. W temperaturze 25 °C aktywator ten zapewnia moment obrotowy szczytowy 1,2 N·m i moment obrotowy ciągły 0,5 N·m w zakresie całkowitego skoku 20 stopni, z maksymalnym napięciem zasilania 8,4 V.
Cewka drgająca waży zaledwie 65 g, a obudowa silnika ma wymiary 81 × 73,4 × 32 mm. Połączenie wysokiego momentu obrotowego i niskiej masy ruchomej zapewnia doskonałe przyspieszenie kątowe, umożliwiając aktywatorowi osiągnięcie zadanej pozycji w ciągu kilku milisekund. Konstrukcja z bezpośrednim napędem cewki drgającej eliminuje przekładnie i elementy transmisyjne, co skutkuje zerowym luźnym biegiem, zerowymi efektami zgrzytania i płynnym dwukierunkowym ruchem przy wysokich częstotliwościach.
Ten silnik obrotowy z cewką drgającą jest specjalnie zaprojektowany do zastosowań wymagających agresywnego ruchu punkt-punkt, szybkiej stabilizacji i wysokiej powtarzalności, takich jak mechanizmy typu pick-and-place, napędy migawki i dynamiczny sprzęt testowy. VARS0120-020-00A charakteryzuje się konstrukcją ze stopu aluminium, znamionowym okresem eksploatacji wynoszącym 10 000 godzin i jest bezobsługowy, zapewniając dynamiczną wydajność klasy serwo dla kompaktowych systemów ruchu.

Rozwiązanie

Szybka automatyzacja wymaga aktywatorów zdolnych do szybkiego przyspieszania, szybkiej stabilizacji i precyzyjnej powtarzalności bez błędów mechanicznych. Tradycyjne połączenia silnika z przekładnią wprowadzają bezwładność, luzy i podatność, które pogarszają wydajność dynamiczną. VARS0120-020-00A rozwiązuje ten problem, wykorzystując silnik obrotowy z cewką drgającą z bezpośrednim napędem, który generuje moment obrotowy bezpośrednio z cewki o niskiej masie.
Jego wysoka zdolność przyspieszania skraca czasy cykli dla urządzeń typu pick-and-place i sortujących, podczas gdy konstrukcja z zerowym luzem zapewnia precyzyjne zatrzymanie pod zadanym kątem przy każdym ruchu. Ponieważ silnik nie ma momentu zgrzytania, ruch pozostaje wyjątkowo płynny nawet przy bardzo niskich prędkościach, poprawiając stabilność pozycjonowania w mechanizmach precyzyjnych.
Liniowa zależność między prądem a momentem obrotowym upraszcza oprogramowanie sterujące: standardowe serwonapędy lub proste wzmacniacze prądowe mogą sterować silnikiem w trybach siły, prędkości lub pozycji. W porównaniu do tradycyjnych obrotowych systemów serwo, zmniejsza to nakład pracy inżynierskiej i minimalizuje liczbę komponentów. Wytrzymała aluminiowa rama i uszczelniony zespół cewki sprawiają, że ten aktywator nadaje się również do środowisk przemysłowych z pyłem i wibracjami.

Specyfikacje

Zastosowanie

Charakterystyka wysokiego przyspieszenia nadaje się do zautomatyzowanego montażu, obsługi półprzewodników, sprzętu do testowania i inspekcji oraz innych zastosowań, gdzie krytyczny jest krótki czas cyklu. Typowe zastosowania obejmują obrotowe mechanizmy indeksujące, napędy migawki i bramki, zjeżdżalnie sortujące, symulację obciążeń dynamicznych, aktywację zaworów i systemy sterowania lotem. Aktywator sprawdza się również w zadaniach szybkiego skanowania i ditheringu, gdzie wymagany jest szybki ruch dwukierunkowy. Rynki obejmują półprzewodniki, motoryzację, automatykę przemysłową i lotnictwo. Konfigurowalne skoki, napięcia i konfiguracje montażowe mogą być dostarczone do integracji OEM.

Często zadawane pytania

P1: Jak szybko może przyspieszyć ten silnik?

Niska masa ruchomej cewki wynosząca 65 g w połączeniu z momentem obrotowym szczytowym 1,2 N-m zapewnia bardzo wysokie przyspieszenie kątowe. Typowe czasy kroku i stabilizacji mieszczą się w zakresie milisekund, w zależności od bezwładności obciążenia i ustawień sterownika.

P2: Jaki jest całkowity skok VARS0120-020-00A?

Standardowy całkowity skok wynosi 20 stopni. W serii VARS dostępne są wartości skoku od 6 do 100 stopni.

P3: Czy silnik może być używany do ciągłej oscylacji?

Tak. Konstrukcja z bezpośrednim napędem obsługuje dwukierunkową oscylację o wysokiej częstotliwości w ramach znamionowego momentu obrotowego ciągłego, co jest odpowiednie do zastosowań skanowania i ditheringu.

P4: Który sterownik jest zalecany?

Zalecany jest sterownik serwo PWM lub liniowy wzmacniacz prądowy o napięciu znamionowym 8,4 V i wymaganym prądzie szczytowym. SUPT MOTION może doradzić w wyborze sterownika do Twojego zastosowania.

P5: Czy ten silnik nadaje się do środowisk przemysłowych?

Tak. Rama ze stopu aluminium i solidna konstrukcja są przeznaczone do automatyki przemysłowej, a silnik nie wymaga konserwacji w normalnych warunkach pracy.
