VARS0017 90 stopni obrotowy silnik wiertniczy głosowy szybka reakcja zerowa reakcja

Przegląd produktu

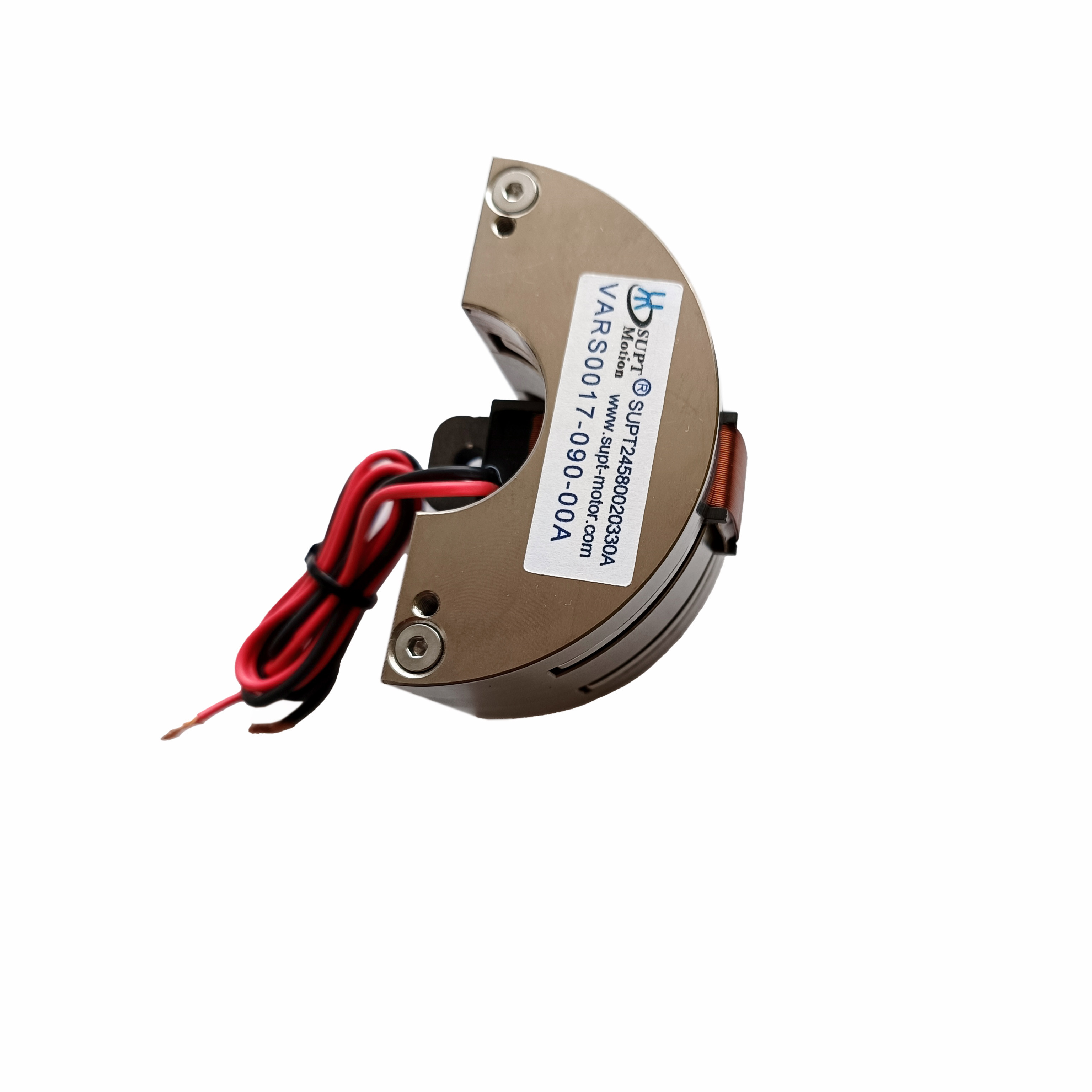

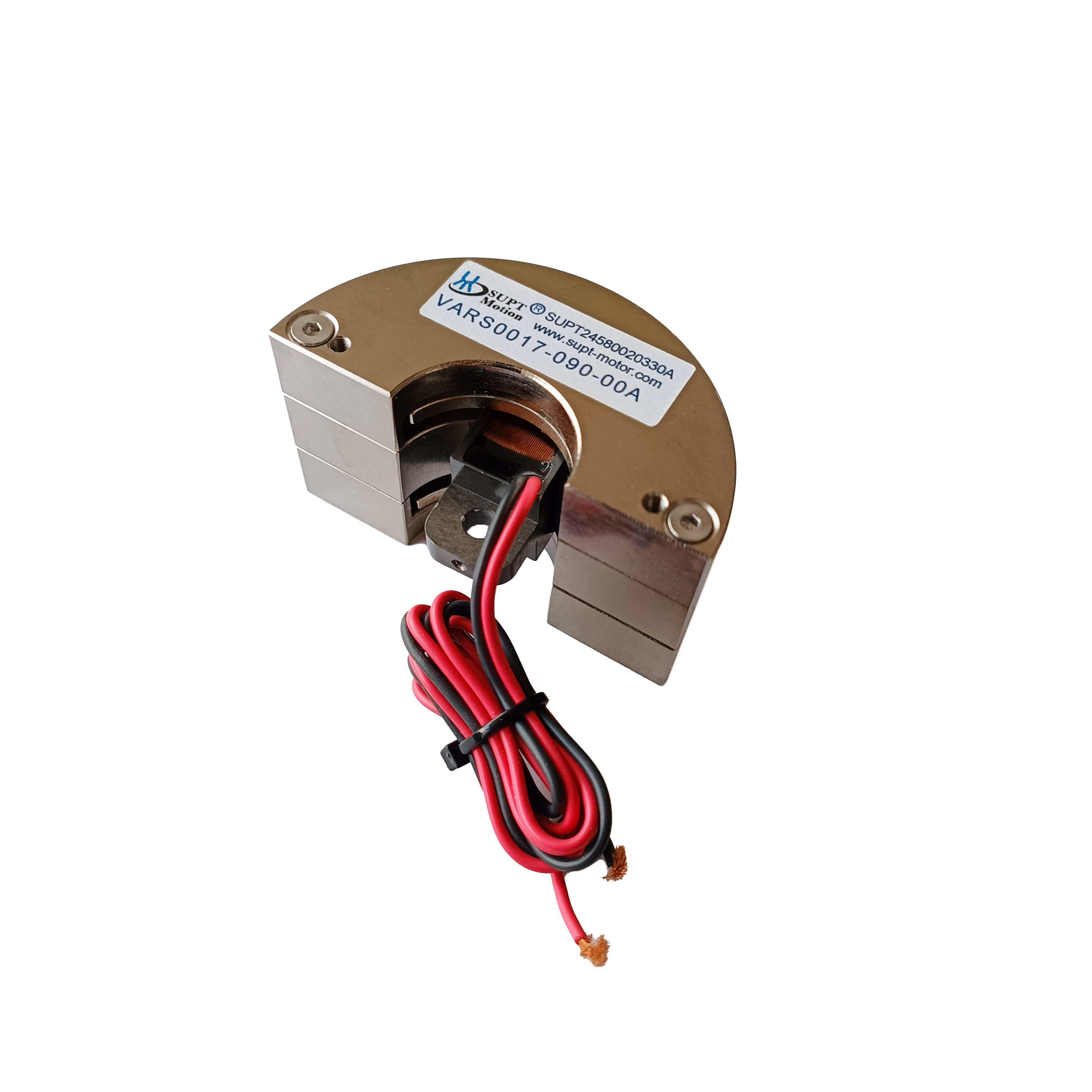

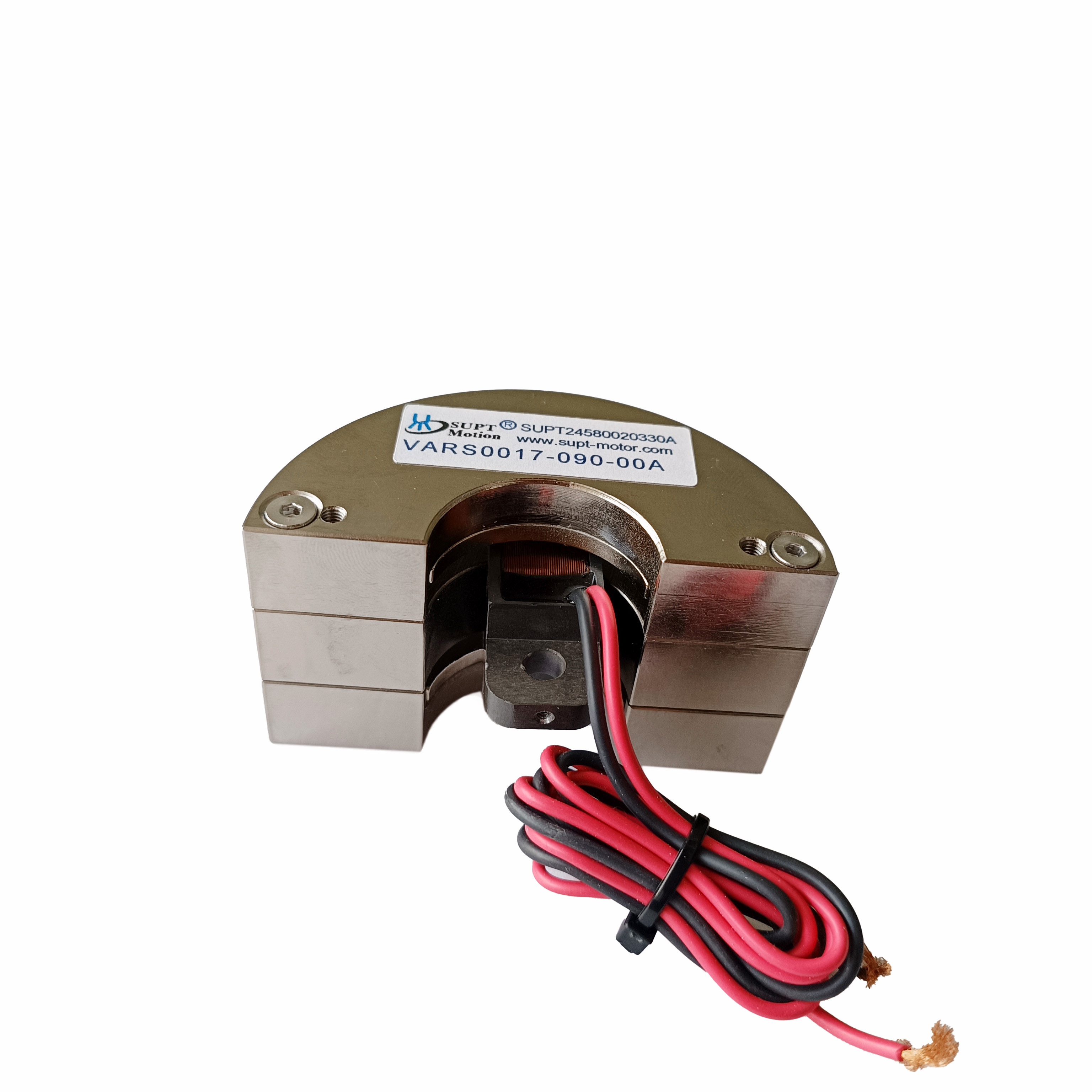

VARS0017-090-00A to 90-stopniowy obrotowy silnik z cewką drgającą z serii SUPT MOTION VARS, zaprojektowany specjalnie do pozycjonowania z dużym i ograniczonym kątem, charakteryzujący się szybką reakcją i zerowym luźnym biegiem. W temperaturze 25 °C ten obrotowy silnik z cewką drgającą, zasilany maksymalnym napięciem 11,1 V, zapewnia moment szczytowy 0,17 N·m i moment ciągły 0,1 N·m w całym zakresie 90-stopniowego skoku. Cewka drgająca waży zaledwie 17,8 g, a obudowa silnika ma wymiary 70 × 41,5 × 39 mm. Konstrukcja oscylującej cewki drgającej przekształca prąd napędowy bezpośrednio w moment obrotowy, zapewniając możliwość oscylacji wysokiej częstotliwości i wyjątkowo płynny ruch bez potrzeby stosowania przekładni, szczotek lub mechanicznego przenoszenia napędu. Dzięki temu siłownik idealnie nadaje się do skanowania luster, przełączników obrotowych, sterowania zaworami i innych zastosowań wymagających połączenia dużego zakresu ruchu kątowego z precyzyjnym, powtarzalnym pozycjonowaniem. Dzięki żywotności 10 000 godzin, konstrukcji ze stopu aluminium i braku konieczności konserwacji, VARS0017-090-00A stanowi niezawodną alternatywę dla silników krokowych i serwosystemów z przekładniami.

Rozwiązanie

Zadania pozycjonowania z dużym kątem są zazwyczaj realizowane za pomocą silników krokowych lub systemów napędzanych przekładniami, ale mogą one prowadzić do problemów, takich jak luzy, hałas, rezonans i kumulatywne błędy pozycjonowania. VARS0017-090-00A oferuje bezluzowe rozwiązanie z napędem bezpośrednim o skoku do 90 stopni. Ponieważ moment obrotowy jest proporcjonalny do prądu, ten silnik z cewką drgającą typu swing umożliwia liniową kontrolę i może być sterowany w prostym trybie siły z otwartą pętlą lub w trybie pozycjonowania z zamkniętą pętlą w połączeniu z enkoderem lub czujnikiem Halla. Lekki zespół cewki umożliwia dwukierunkowy ruch o wysokiej częstotliwości, co jest kluczowe w zastosowaniach związanych ze skanowaniem, drganiami i tłumieniem dynamicznym. Zerowy luz zapewnia, że kąt wyjściowy pozostaje stały dla danego polecenia, poprawiając w ten sposób powtarzalność i skracając czas stabilizacji. Konstrukcja bezprzekładniowa eliminuje również potrzebę smarowania i zużycia przekładni, zmniejszając całkowity koszt posiadania. Projektanci systemów mogą skorzystać z tego kompaktowego, łatwego w instalacji i sterowaniu siłownika, który jest gotowy do masowej produkcji. Silnik z cewką drgającą typu swing może pracować w sposób ciągły z momentem znamionowym i okresowo z momentem szczytowym, zapewniając projektantom szerokie okno pracy dla wymagających cykli pracy.

Specyfikacje

Zastosowanie

Skok 90 stopni sprawia, że ten siłownik idealnie nadaje się do sterowania zaworami obrotowymi, siłowników tłumiących, pozycjonowania luster w technologiach laserowych, systemów pozycjonowania obrotowego i siłowników sterowania lotem. Jest stosowany w przemyśle półprzewodnikowym, motoryzacyjnym, przemysłowym i lotniczym, a także w sprzęcie testującym i pomiarowym, gdzie wymagane jest szybkie i precyzyjne pozycjonowanie kątowe. Typowe zastosowania obejmują obracanie przełączników optycznych, wyrównywanie anten, modulację zaworów płynów, pozycjonowanie wieżyczek kamer i mechanizmy sprzężenia zwrotnego haptycznego. Wysoka częstotliwość reakcji obsługuje również aktywne tłumienie drgań i zastosowania skanujące. Dostępne są niestandardowe napięcia, skoki i opcje interfejsu do integracji z konkretnymi systemami OEM.

FAQ

P1: Jak duży jest skok kątowy tego modelu?

Całkowity skok wynosi 90 stopni, co jest najszerszym standardowym skokiem w małej serii VARS. Na życzenie dostępne są niestandardowe skoki od 6 do 100 stopni.

P2: Czy silnik może oscylować z wysoką częstotliwością?

Tak. Niska masa ruchomej cewki i konstrukcja z napędem bezpośrednim obsługują dwukierunkowe oscylacje o wysokiej częstotliwości, dzięki czemu silnik nadaje się do zastosowań związanych ze skanowaniem, drganiami i aktywnym tłumieniem.

P3: Czy silnik wymaga przekładni?

Nie. Silnik z cewką drgającą typu swing jest siłownikiem z napędem bezpośrednim. Nie jest wymagana żadna przekładnia, dlatego system ma zerowy luz i nie wymaga smarowania.

P4: Jakie opcje sprzężenia zwrotnego są obsługiwane?

Silnik może być używany z enkoderami, czujnikami Halla lub analogowymi czujnikami położenia do budowy systemu pozycjonowania z zamkniętą pętlą. Rama zapewnia miejsce montażowe dla elementów sprzężenia zwrotnego klienta.

P5: Jaki jest okres gwarancji?

Standardowa gwarancja wynosi 1 rok. Wsparcie techniczne w zakresie integracji i wyboru sterownika zapewnia zespół inżynierów SUPT MOTION.
