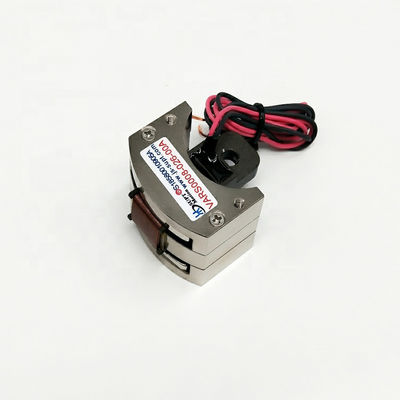

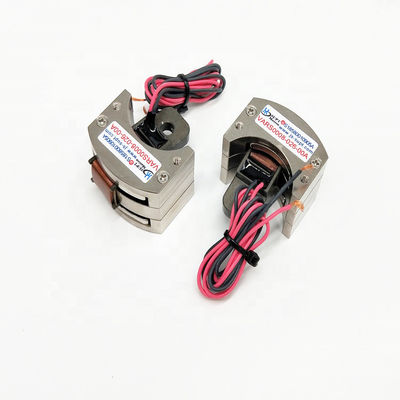

VARS0008 Micro Size Rotary Voice Coil Motor Szybki Odpowiedź Zero Odwrót 26deg

Przegląd produktu

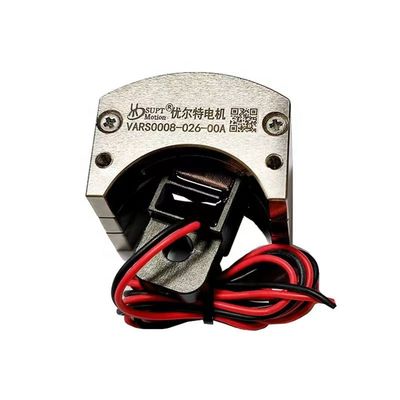

Silnik w postaci cewki drgającej typu obrotowego VARS0008-026-00A to aktywator w postaci cewki drgającej typu wahadłowego, opracowany przez SUPT MOTION do precyzyjnego pozycjonowania z ograniczonym kątem. W temperaturze 25 °C ma całkowity skok 26 stopni, moment obrotowy szczytowy 0,08 N·m, moment obrotowy ciągły 0,05 N·m i maksymalne napięcie zasilania 6,4 V.
Ważąc zaledwie 11,7 grama i mając wymiary zewnętrzne 35 × 39,8 × 36,1 milimetra, jest to jeden z najbardziej kompaktowych aktywatorów obrotowych z serii VARS. Ponieważ cewka porusza się bezpośrednio w polu magnetycznym – eliminując potrzebę stosowania przekładni, pasków lub szczotek – ten silnik w postaci cewki drgającej typu obrotowego reaguje niemal natychmiast na prąd zasilania i działa bez luzów.
Ta miniaturowa konstrukcja nadaje się do zastosowań, w których tradycyjne silniki serwo nie mogą być zainstalowane, takich jak moduły optyczne, pozycjonowanie luster i systemy mikro-zaworów. Aktywator ma znamionowy okres eksploatacji wynoszący 10 000 godzin i nie wymaga smarowania ani okresowej konserwacji.

Rozwiązanie

Tradycyjne elementy ruchu obrotowego – takie jak silniki prądu stałego z przekładniami i silniki krokowe – cierpią z powodu problemów takich jak luzy, moment zgrzytu, tarcie i powolna reakcja, które ograniczają ich dokładność pozycjonowania i wydajność dynamiczną w zastosowaniach o wysokiej częstotliwości. VARS0008-026-00A rozwiązuje te problemy, wykorzystując architekturę oscylacyjnej cewki drgającej z bezpośrednim napędem.
Moment obrotowy wyjściowy jest proporcjonalny do prądu zasilania, co umożliwia liniową i powtarzalną kontrolę siły; tymczasem niezwykle niska masa ruchoma zapewnia wysokie przyspieszenie i czasy reakcji na poziomie milisekund. Bez mechanicznych elementów przenoszących napęd, zerowe luzy i zerowy moment zgrzytu są cechami inherentnymi tej konstrukcji, a ostateczna rozdzielczość pozycji jest ograniczona jedynie przez czujnik sprzężenia zwrotnego. Silnik jest zdolny do ciągłych, dwukierunkowych oscylacji o wysokiej częstotliwości, co czyni go odpowiednim do zadań związanych z drganiami, skanowaniem i aktywnym tłumieniem.
Jego kompaktowa obudowa upraszcza integrację z produktami o ograniczonej przestrzeni, podczas gdy cewka o niskiej indukcyjności pozwala elektronice sterującej na szybkie modulowanie prądu, co skutkuje płynnym, pozbawionym wibracji ruchem. W rezultacie inżynierowie mogą zbudować pętlę pozycjonowania o wysokiej precyzji i szerokim zakresie dynamiki, używając jedynie prostego wzmacniacza prądowego i czujnika pozycji. W porównaniu z tradycyjnymi kombinacjami silnika i przekładni, to rozwiązanie obniża koszty systemu, skraca czas rozwoju i poprawia niezawodność.

Specyfikacje

Zastosowanie

Typowe zastosowania obejmują aktywatory pozycjonowania luster dla technologii laserowych, systemy skanowania optycznego i sterowania wiązką, aktywatory zaworów obrotowych i tłumienia, stoły obrotowe i aktywatory sterowania lotem. Silnik jest szeroko stosowany w przemyśle półprzewodnikowym, motoryzacyjnym, przemysłowym i lotniczym, a także w instrumentach medycznych i automatyce laboratoryjnej. Jego miniaturowe rozmiary i szybka reakcja sprawiają, że jest to doskonały wybór do stabilizacji miniaturowych gimbalów kamer, pozycjonowania przełączników optycznych, regulacji głowic drukujących i wszelkich mechanizmów wymagających szybkiego ruchu kątowego bez luzów w małej obudowie. Niestandardowe skoki, napięcia zasilania i wymiary montażowe są dostępne dla projektów OEM.

FAQ

P1: Jaki jest całkowity skok tego silnika w postaci cewki drgającej typu obrotowego?

VARS0008-026-00A zapewnia całkowity skok 26 stopni. Kąt skoku można dostosować do wymagań aplikacji.

P2: Dlaczego ten silnik ma zerowe luzy?

Silnik wykorzystuje konstrukcję z bezpośrednim napędem. Cewka porusza się bezpośrednio w polu magnetycznym bez przekładni ani części przenoszących napęd, dzięki czemu luzy mechaniczne i zgrzyty są całkowicie wyeliminowane.

P3: Jaki jest okres eksploatacji silnika?

Znamionowy okres eksploatacji wynosi 10 000 godzin w normalnych warunkach pracy. Nie ma szczotek ani zużywających się elementów przenoszących napęd do wymiany.

P4: Jaka jest minimalna ilość zamówienia i czas dostawy?

Minimalna ilość zamówienia to 1 sztuka. Zamówienia próbek są dostarczane w ciągu 3 do 5 dni roboczych, a produkcja masowa trwa od 15 do 25 dni.

P5: Czy silnik można dostosować do mojego produktu?

Tak. Kąt skoku, napięcie zasilania, rezystancja cewki, długość kabla i wymiary montażowe mogą być dostosowane do projektów OEM. Prosimy o podanie szczegółów aplikacji w celu uzyskania spersonalizowanego rozwiązania.
