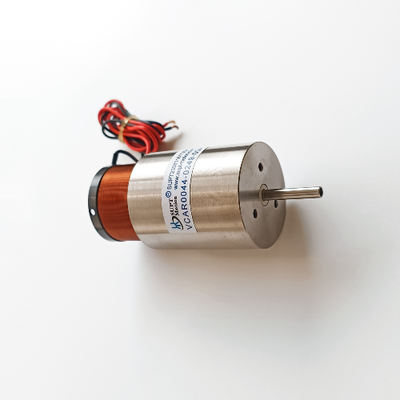

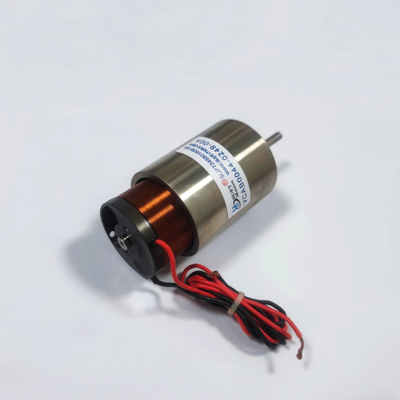

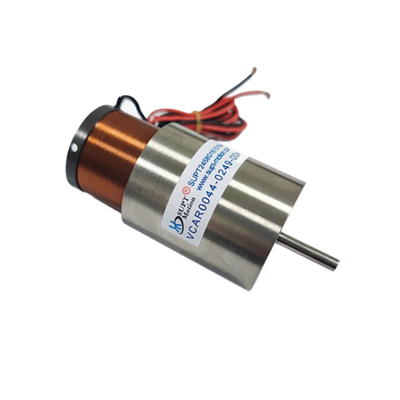

Lekki liniowy silnik z cewką drgającą Wysokie przyspieszenie Szeroki zakres prędkości VCAH 44N

Przegląd produktu

Seria VCAH lekkich liniowych silników z cewką drgającą zapewnia wysokie przyspieszenie i szeroki zakres prędkości w niezwykle kompaktowej konstrukcji. Dzięki ruchomej cewce ważącej zaledwie 65,9 grama, ten liniowy silnik z cewką drgającą minimalizuje obciążenie bezwładnościowe i umożliwia szybkie ruchy start-stop z przyspieszeniem do 25G. W zastosowaniach takich jak urządzenia medyczne, przenośne narzędzia diagnostyczne i moduły mikroautomatyki – gdzie każdy gram masy ruchomej wpływa na dynamikę – ten silnik jest idealnym komponentem.
Wyposażony w wysokowydajny obwód magnetyczny z magnesów ziem rzadkich i precyzyjnie nawinięte cewki miedziane, ten liniowy silnik z cewką drgającą osiąga wysoki stosunek siły do masy. Jego bezpośredni napęd eliminuje potrzebę stosowania przekładni i mechanizmów przenoszenia napędu, zapewniając ruch bez luzów i płynną kontrolę prędkości od precyzyjnych ruchów z niską prędkością do szybkich ruchów bocznych. Niska masa ruchoma zmniejsza również czas stabilizacji, umożliwiając szybsze cykle i wyższą produktywność sprzętu w zastosowaniach typu surface mount i autofocus.
Pomimo kompaktowych rozmiarów, model VCAB0044-0249-00A utrzymuje standardy niezawodności serii produktów SUPT MOTION. Każda jednostka jest montowana w warunkach czystego pomieszczenia, przechodzi testy wydajności mechanicznej i elektrycznej oraz jest dostarczana z indywidualnym certyfikatem jakości. Certyfikacja ISO 9001, wraz z zgodnością ze standardami CE i RoHS, zapewnia, że ten silnik spełnia międzynarodowe wymagania producentów sprzętu medycznego i przemysłowego.

Specyfikacje

Parametry techniczne

Informacje ogólne

Zastosowanie

Lekki liniowy silnik z cewką drgającą serii VCAH jest przeznaczony do kompaktowych systemów precyzyjnych wymagających wysokiego przyspieszenia i wszechstronnej kontroli prędkości:

• Systemy pozycjonowania urządzeń medycznych i mikroiniekcji
• Autofocus soczewek optycznych do aparatów i mikroskopów
• Miniaturowe mechanizmy pick and place
• Przenośny sprzęt inspekcyjny i pomiarowy
• Narzędzia do wyrównywania płytek i pakowania chipów
• Systemy tłumienia drgań i aktywnego tłumienia

Połączenie niskiej masy, wysokiego przyspieszenia i szerokiego zakresu prędkości sprawia, że seria VCAH jest szczególnie cenna w urządzeniach zasilanych bateryjnie i ręcznych, gdzie wydajność energetyczna i reakcja dynamiczna muszą współistnieć.

FAQ

P1: Jak lekka jest ruchoma cewka serii VCAH?

O1: Ruchoma cewka waży zaledwie 65,9 grama, co znacznie zmniejsza obciążenie bezwładnościowe i pozwala na szybsze przyspieszanie i hamowanie. Ta lekka konstrukcja jest kluczowym czynnikiem w osiągnięciu szczytowego przyspieszenia 25G przy kompaktowym napędzie 44,9 V.

P2: Czy ten silnik może osiągnąć zarówno wysokie przyspieszenie, jak i precyzyjny ruch z niską prędkością?

O2: Tak. Seria VCAH obejmuje szeroki zakres prędkości od bliskiej zera do 1,2 metra na sekundę. Bezpośredni napęd, konstrukcja bez zgrubień zapewnia płynną moc momentu obrotowego przy niskich prędkościach dla precyzyjnego pozycjonowania, jednocześnie zapewniając wysokie przyspieszenie dla szybkich ruchów.

P3: Czy silnik nadaje się do zastosowań w sprzęcie medycznym?

O3: Seria VCAH została zaprojektowana z myślą o sprzęcie medycznym i laboratoryjnym, charakteryzując się cichą pracą, stabilną wydajnością i zgodnością z wymogami CE i RoHS. Prosimy o kontakt w celu uzyskania informacji o specyficznych potrzebach certyfikacji medycznej.

P4: Jakie opcje są dostępne w zakresie dostosowania?

O4: Oferujemy niestandardowe długości skoku, wartości siły, opcje napięcia, długości kabli i typy złączy. Zamówienia niestandardowe zazwyczaj są wysyłane w ciągu 15 do 25 dni, a nasz zespół inżynierów będzie z Państwem współpracował w celu optymalizacji silnika pod kątem Państwa konkretnego zastosowania.

P5: Jakie jest przewidywane żywotność serii VCAH?

O5: Bezdotykowa konstrukcja cewki drgającej eliminuje zużycie mechaniczne w ścieżce generowania siły, zapewniając żywotność milionów cykli w warunkach znamionowych. Jedyną zalecaną konserwacją jest regularna kontrola kabli i złączy.
