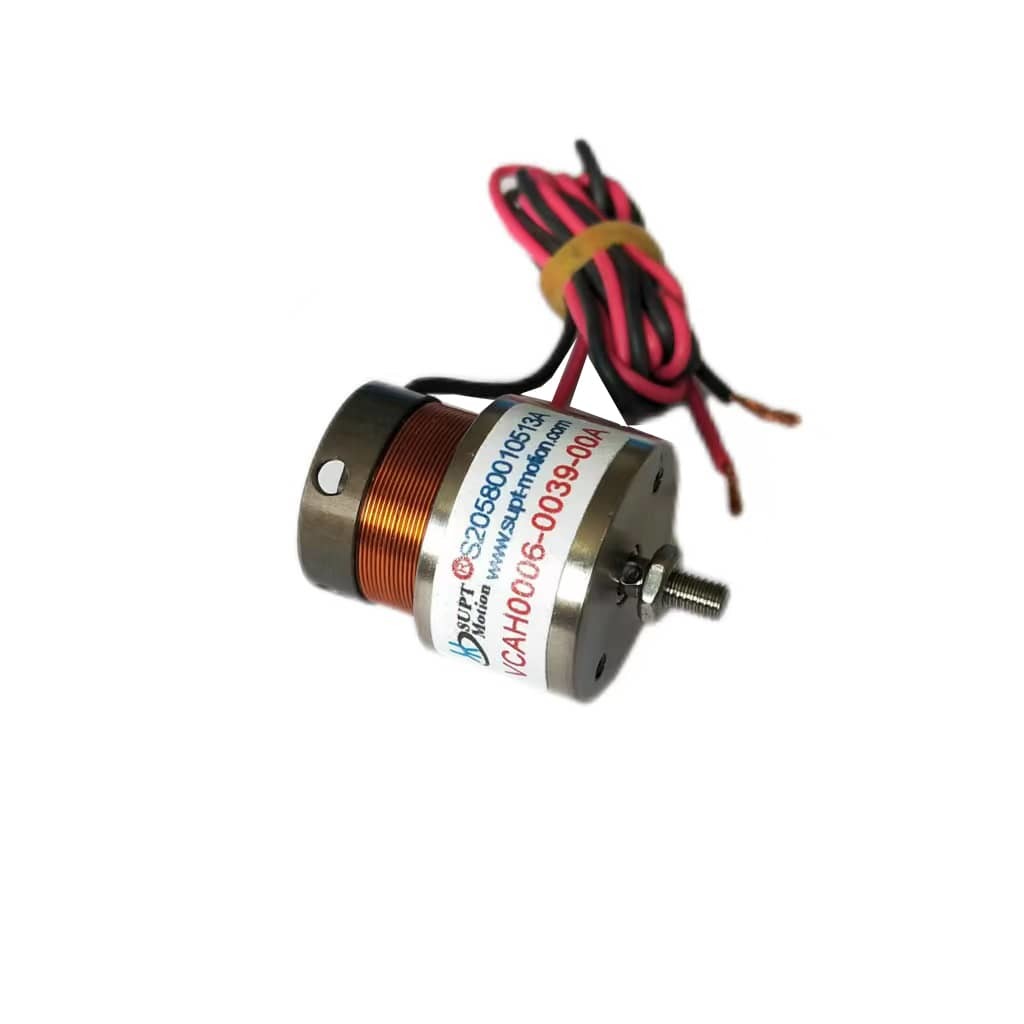

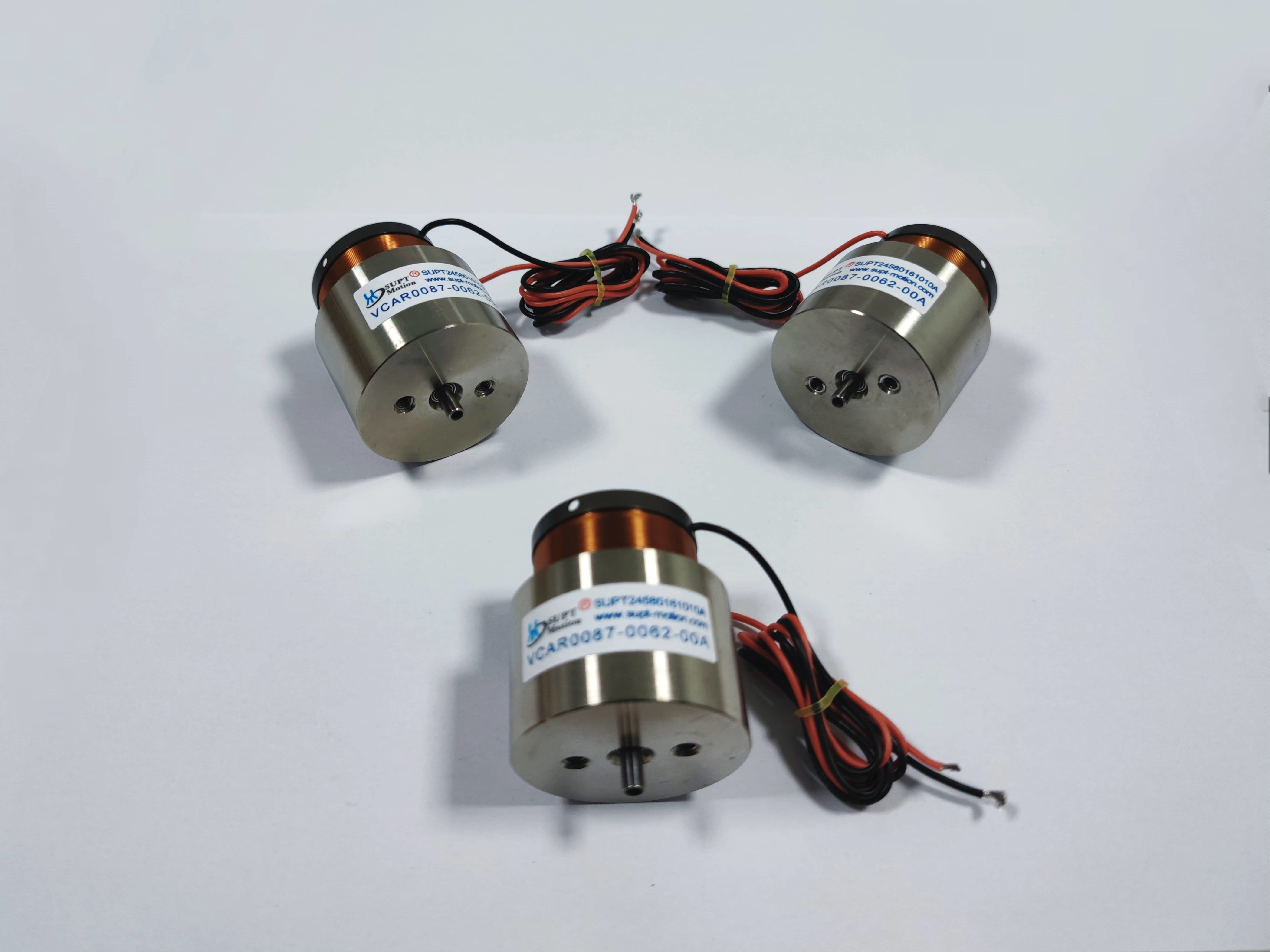

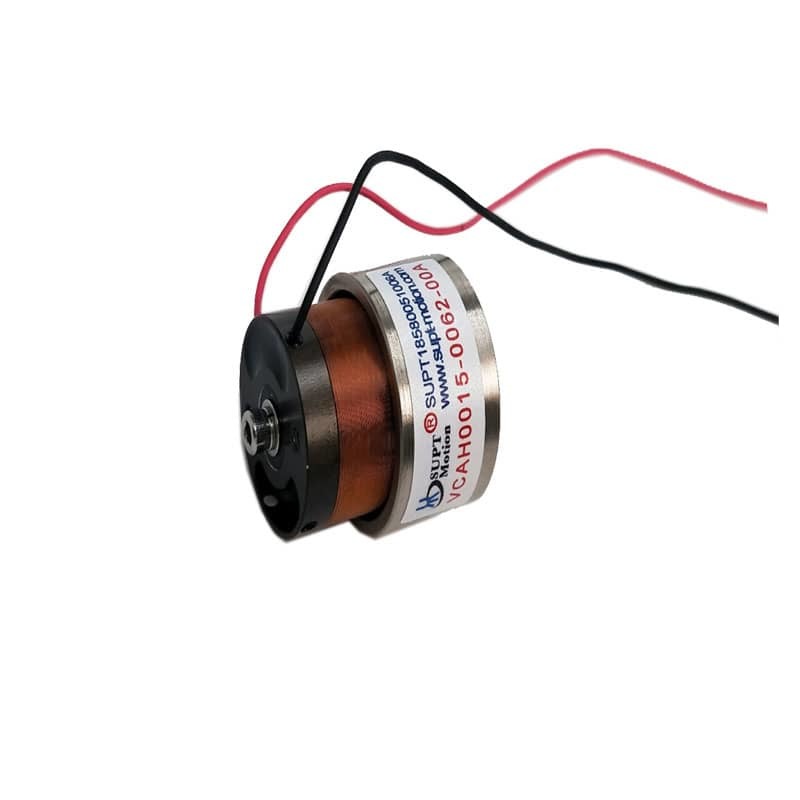

Silnik z cewką drgającą z wałem liniowym do elektronicznego sprzętu do precyzyjnej kontroli 3C
| Miejsce pochodzenia | Chiny, Suzhou |
|---|---|
| Nazwa handlowa | SUPT MOTION |
| Orzecznictwo | ISO9001,CE |
| Numer modelu | VCAB0013-0072-00A |
| Minimalne zamówienie | 2 szt |
| Cena | $120-$290 |
| Szczegóły pakowania | Niestandardowe opakowanie itp. |
| Czas dostawy | 1-5 sztuk, 5 dni. >20szt.,Do uzgodnienia |
| Zasady płatności | T/T |
| Możliwość Supply | Do negocjacji |
Szczegóły Produktu
| Gwarancja | 3 miesiące-1 rok | modelu produktu | VCAB0013-0072-00A |
|---|---|---|---|
| Waga (g) | 16.2 | Siła szczytowa (N) | 13 |
| Całkowity skok (mm) | 7.2 | Maksymalne napięcie （V） | 26,6 |
| Aplikacja | Produkt automatyczny | Dokładność pozycjonowania | Wysoki |
| Typ produktu | liniowy silnik cewki drgającej | Siła ciągła (N) | 4.2N |
| Hałas | niski poziom hałasu | ||
| Podkreślić | silnik linijny wiertniczy,silnik linijny wiertniczy do kontroli,silnik precyzyjny wiertniczy |
||
opis produktu
Opis produktu:
Model VCAB0013-0072-00A firmy SUPT MOTION’s to precyzyjny, półosiowy liniowy silnik z cewką drgającą, opracowany specjalnie do zastosowań w precyzyjnych testach w branży elektroniki 3C. Posiada wbudowane precyzyjne łożysko liniowe i odporny na zużycie wałek napędowy. Końcówka wałka ma gwint zewnętrzny M3, co umożliwia bezpośrednie połączenie z elementami wykonawczymi, takimi jak sondy inspekcyjne, dysze ssące i uchwyty pozycjonujące, bez potrzeby stosowania pośrednich elementów transmisyjnych. Doskonale spełnia wymagania precyzyjnego pozycjonowania w zastosowaniach takich jak inspekcja chipów elektronicznych 3C, inspekcja wyglądu komponentów i precyzyjne pomiary wymiarowe.
Ten liniowy silnik z cewką drgającą wykorzystuje zoptymalizowaną konstrukcję obwodu magnetycznego i bezrdzeniową strukturę uzwojenia, aby wyeliminować efekty zgrzytania, ze zmiennością siły podczas pracy ≤0,8%. Nie wykazuje histerezy mechanicznej ani luzów, zapewniając wysoką dokładność pozycjonowania, doskonałą powtarzalność i szybką reakcję. Może szybko wykonywać czynności, takie jak precyzyjne pozycjonowanie sond inspekcyjnych, szybkie pobieranie i umieszczanie chipów oraz pomiary wymiarowe komponentów, zwiększając wydajność inspekcji o 40% w porównaniu do tradycyjnych silników krokowych i znacznie zwiększając wydajność inspekcji oraz wskaźnik uzyskanych produktów na liniach produkcyjnych elektroniki 3C.
Ten liniowy silnik z cewką drgającą obsługuje zarówno sterowanie impulsami PWM, jak i sterowanie analogowe, umożliwiając bezproblemową integrację z głównymi systemami sterowania, takimi jak sterowniki PLC i komputery przemysłowe, co sprawia, że uruchomienie jest proste i wygodne. Dodatkowo, liniowy silnik z cewką drgającą charakteryzuje się konstrukcją o niskich wibracjach, która zapobiega problemom, takim jak rozmyte obrazy inspekcyjne i odchylenia danych pomiarowych spowodowane wibracjami, zapewniając dokładność inspekcji komponentów elektronicznych 3C.
W porównaniu do tradycyjnych rozwiązań napędowych do inspekcji, model VCAB0013-0072-00A eliminuje pośrednie elementy transmisyjne, takie jak przekładnie, śruby pociągowe i paski synchroniczne. Posiada bardziej kompaktową konstrukcję, wyższą dokładność pozycjonowania i szybsze czasy reakcji, zapewniając wydajne, stabilne i precyzyjne rozwiązanie z bezpośrednim napędem w dziedzinie precyzyjnej inspekcji produktów elektronicznych 3C.
Cechy:
Siła szczytowa: 13 N
Siła ciągła (25°C): 4,2 N
Całkowity skok: 7,2 mm
Napięcie maksymalne: 26,6 V
Stała SEM: 5,72 V/m/s
Masa uzwojenia: 16,2 g
Średnica stojana: 26,2 mm
Gwint na końcu wałka: M3 (gwint zewnętrzny)
Parametry produktu:
| Model produktu | Siła szczytowa (N) |
Siła ciągła w 25°C (N) |
Całkowity skok (mm) |
Napięcie maks. (V) |
Stała SEM (V/m/s) |
Masa uzwojenia (g) |
Średnica stojana | Gwint na końcu wałka (mm) |
| VCAB0005-0039-00A | 5 | 1,5 | 3 | 5,4 | 0,9 | 23 | 29,5 | M2 (zewnętrzny) |
| VCAB0005-0050-00A | 5 | 2,2 | 3,9 | 14,5 | 3,1 | 27 | 31,5 | M2,5 (zewnętrzny) |
| VCAB0013-0072-00A | 13 | 4,2 | 7,2 | 26,6 | 5,72 | 16,2 | 26,2 | M3 (zewnętrzny) |
| VCAB0015-0062-00A | 15 | 6,5 | 6,2 | 26,2 | 9,75 | 14,8 | 33 | M3 (zewnętrzny) |
| VCAB0015-0127-00A | 15 | 4,9 | 12,7 | 21,5 | 4,1 | 12,5 | 30,5 | Wałek Ø4,8 |
| VCAB0022-0098-00A | 22 | 6,6 | 9,8 | 24,7 | 5,8 | 20 | 34,1 | M3 (zewnętrzny) |
| VCAB0022-0448-00A | 22 | 11,4 | 44,8 | 14,3 | 4 | 52 | 48 | M3 (wewnętrzny) |
| VCAB0032-0050-00A | 32 | 8,9 | 5 | 29,3 | 7,1 | 48 | 40 | M3 (wewnętrzny) |
| VCAB0033-0099-00A | 33 | 8 | 9,9 | 24,3 | 5,87 | 23,5 | 36 | M3 (zewnętrzny) |
| VCAB0033-0224-00A | 33 | 13,5 | 22,4 | 26,7 | 6,8 | 69 | 58 | M3 (wewnętrzny) |
| VCAB0035-0105-00A | 35 | 15,6 | 10,5 | 11,9 | 5 | 91 | 50 | M3 (wewnętrzny) |
| VCAB0044-0040-00A | 44 | 16,3 | 4 | 18,3 | 8,9 | 46,5 | 53 | M3 (wewnętrzny) |
| VCAB0044-0059-00A | 44,1 | 17,7 | 5,9 | 14,3 | 8 | 43 | 46 | M3 (wewnętrzny) |
| VCAB0044-0075-00A | 44 | 13,7 | 7,5 | 16,8 | 7,6 | 38,6 | 31,1 | M3 (zewnętrzny) |
| VCAB0044-0249-00A | 44 | 11,7 | 24,9 | 44,9 | 8,88 | 65,9 | 38,1 | M3 (wewnętrzny) |
| VCAB0070-0149-00A | 70 | 27,3 | 14,9 | 26,9 | 17,7 | 79 | 43 | M3 (wewnętrzny) |
| VCAB0087-0062-00A | 87 | 21,67 | 6,2 | 34,5 | 12,7 | 45,2 | 43,1 | M3 (wewnętrzny) |
| VCAB0087-0563-00A | 87 | 17,5 | 56,3 | 63,4 | 8,1 | 177 | 72 | Wałek Ø10 |
| VCAB0088-0191-00A | 88,5 | 23,2 | 19,1 | 29,9 | 8 | 162 | 50,8 | M3 (wewnętrzny) |
| VCAB0105-0164-00A | 105 | 35,4 | 16,1 | 20,1 | 11,5 | 150 | 60,4 | M3 (wewnętrzny) |
| VCAB0113-0089-00A | 113 | 35 | 8,9 | 31 | 17,5 | 125 | 73 | Wałek Ø8 |
| VCAB0262-0112-00A | 262 | 111 | 11,2 | 35,1 | 41 | 285 | 71 | Wałek Ø10 |
| VCAB0262-0249-00A | 262 | 112 | 24,9 | 28,2 | 26 | 785 | 66 | Wałek Ø8 |
| VCAB0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | Wałek Ø10 |
| VCAB0436-0187-00A | 436 | 147,6 | 18,7 | 40,7 | 40,7 | 648 | 80,4 | Wałek Ø10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31,6 | 37,2 | 775 | 78,4 | Wałek Ø10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76,2 | Wałek Ø10 |
Zastosowania:
1. Urządzenia do inspekcji chipów elektronicznych 3C
2. Wizualna inspekcja komponentów
3. Precyzyjne instrumenty pomiaru wymiarów
4. Szybkie urządzenia do pobierania i umieszczania chipów
5. Zautomatyzowane systemy sortowania produktów 3C
6. Urządzenia do pozycjonowania komponentów elektronicznych.
