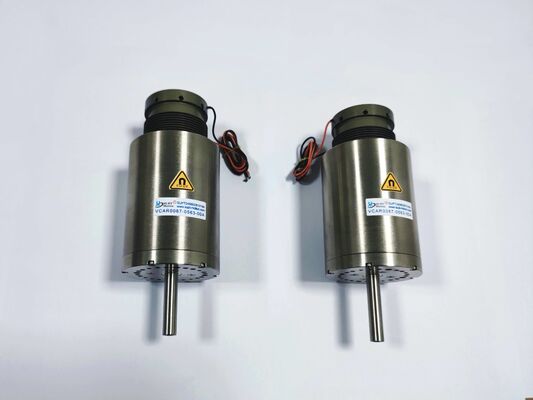

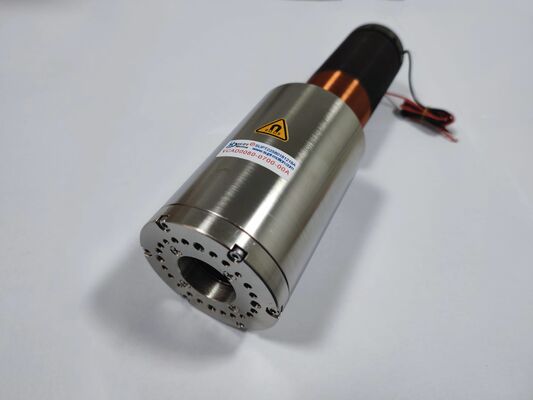

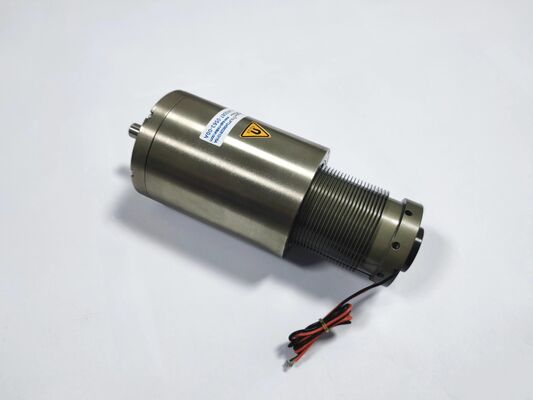

Liniowy silnik cewki drgającej 22N o długości 44,8 mm i długim skoku do systemów skanujących

  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems
  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems
  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems
Miejsce pochodzenia Chiny, Suzhou
Nazwa handlowa SUPT MOTION
Orzecznictwo ISO9001,CE,3C
Numer modelu VCAB0022-0448-00A
Minimalne zamówienie 2 szt
Cena $110-$290
Szczegóły pakowania Niestandardowe opakowanie itp.
Czas dostawy 1-5 sztuk, 5 dni. >20szt.,Do uzgodnienia
Zasady płatności T/T
Możliwość Supply Do negocjacji
Szczegóły Produktu
Gwarancja 3 miesiące-1 rok modelu produktu VCAB0022-0448-00A
Waga (g) 52 Siła szczytowa (N) 22
Całkowity skok (mm) 44,8 Maksymalne napięcie （V） 14.3
Aplikacja Produkt automatyczny Prędkość Wysoka prędkość (rpm)
Typ produktu liniowy silnik cewki drgającej Siła ciągła (N) 11,4N
Pola aplikacji Elektronika 3C, półprzewodniki, automatyka, optyka, sprzęt inspekcyjny
Podkreślić

Liniowy silnik z cewką drgającą o długości 44

,

8 mm

,

liniowy silnik z cewką drgającą o sile 22N
Zostaw wiadomość
opis produktu

Opis produktu:

Silnik cewki drgającej z wałem VCAB0022-0448-00A został specjalnie zaprojektowany do systemów skanujących, optycznych linii opóźniających i zastosowań w zakresie precyzyjnego pozycjonowania liniowego, które wymagają długiego przesuwu bez konieczności skomplikowanej konwersji obrotowej na liniową.


Seria VCAB posiada zintegrowany wał napędowy z precyzyjnymi łożyskami liniowymi, zapewniającymi płynne prowadzenie przy niskim tarciu w całym zakresie skoku. Wał ruchomy jest wykonany z lekkich, sztywnych i odpornych na zużycie materiałów. Umożliwia ciągłe skanowanie lub ruch posuwisto-zwrotny bez przegrzania, dzięki czemu nadaje się do cykli pracy o dużej intensywności.


W systemach optycznej tomografii koherentnej (OCT) i spektrometrach podczerwieni z transformacją Fouriera (FTIR) siłowniki liniowe o długim skoku mają kluczowe znaczenie dla regulacji długości ścieżki optycznej. Ten liniowy silnik z cewką drgającą eliminuje potrzebę stosowania śrub kulowych lub napędów pasowych, zapewniając bezpośredni, pozbawiony zębów ruch, który zapewnia liniowość skanowania i redukuje artefakty mechaniczne.


Konstrukcja z zerowym luzem poprawia powtarzalność pomiarów, co ma kluczowe znaczenie w zastosowaniach spektroskopowych i metrologicznych o wysokiej precyzji. W porównaniu z tradycyjnymi kombinacjami silników obrotowych i śrub pociągowych, ten liniowy silnik z cewką drgającą oferuje kilka znaczących zalet: brak luzów mechanicznych, płynną krzywą prędkości bez efektu zazębienia, mniejsze tarcie zapewniające stabilną siłę wyjściową oraz prostszą konstrukcję mechaniczną.


Konstrukcja z napędem bezpośrednim eliminuje również punkty zużycia związane z gwintami i zębami paska, wydłużając w ten sposób żywotność i zapewniając bardziej stabilną długoterminową kalibrację. Półzamknięta obudowa chroni elementy wewnętrzne, jednocześnie umożliwiając łatwą kontrolę i konserwację. Konstrukcja ta jest szczególnie korzystna w środowiskach przemysłowych, gdzie pył i cząstki stałe mogą wpływać na działanie precyzyjnych łożysk liniowych.

Cechy:

  • Siła szczytowa: 22 N

  • Siła ciągła @ 25 ℃: 11,4 N

  • Całkowity skok: 44,8 mm

  • Maksymalne napięcie: 14,3 V

  • Stała tylna EMF: 4 V/m/s

  • Waga cewki: 52 g

  • Średnica stojana: 48 mm

  • Gwint końcowy wału: M3 (wewnętrzny)

Parametry produktu:

Model produktu Siła szczytowa
(N)		 Ciągła siła
przy 25 ℃ (N)		 Całkowity udar
(mm)		 Maksymalne napięcie
(W)		 Powrót Stała EMF
(V/m/s)		 Masa cewki
(G)		 Średnica stojana Gwint końca wału
(mm)
VCAB0005-0039-00A 5 1,5 3 5.4 0,9 23 29,5 M2 (zewnętrzny)
VCAB0005-0050-00A 5 2.2 3.9 14,5 3.1 27 31,5 M2,5 (zewnętrzny)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5,72 16.2 26.2 M3 (zewnętrzny)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9,75 14.8 33 M3 (zewnętrzny)
VCAB0015-0127-00A 15 4.9 12.7 21,5 4.1 12,5 30,5 Wał ∮4,8
VCAB0022-0098-00A 22 6.6 9,8 24,7 5.8 20 34.1 M3 (zewnętrzny)
VCAB0022-0448-00A 22 11.4 44,8 14.3 4 52 48 M3 (wewnętrzna)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 (wewnętrzna)
VCAB0033-0099-00A 33 8 9,9 24.3 5,87 23,5 36 M3 (zewnętrzny)
VCAB0033-0224-00A 33 13,5 22.4 26,7 6.8 69 58 M3 (wewnętrzna)
VCAB0035-0105-00A 35 15.6 10,5 11.9 5 91 50 M3 (wewnętrzna)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 M3 (wewnętrzna)
VCAB0044-0059-00A 44.1 17,7 5.9 14.3 8 43 46 M3 (wewnętrzna)
VCAB0044-0075-00A 44 13,7 7,5 16.8 7.6 38,6 31.1 M3 (zewnętrzny)
VCAB0044-0249-00A 44 11.7 24.9 44,9 8,88 65,9 38.1 M3 (wewnętrzna)
VCAB0070-0149-00A 70 27.3 14.9 26,9 17,7 79 43 M3 (wewnętrzna)
VCAB0087-0062-00A 87 21.67 6.2 34,5 12.7 45.2 43.1 M3 (wewnętrzna)
VCAB0087-0563-00A 87 17,5 56.3 63,4 8.1 177 72 wał ∮10
VCAB0088-0191-00A 88,5 23.2 19.1 29,9 8 162 50,8 M3 (wewnętrzna)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11,5 150 60,4 M3 (wewnętrzna)
VCAB0113-0089-00A 113 35 8.9 31 17,5 125 73 wał ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 wał ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 wał ∮8
VCAB0294-0498-00A 294 56,8 49,8 114 24,5 685 93 wał ∮10
VCAB0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 wał ∮10
VCAB0436-0250-00A 436 167 25 31,6 37.2 775 78,4 wał ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 wał ∮10



Aplikacje:

  • Skanowanie metodą optycznej tomografii koherentnej (OCT).

  • Linie opóźnienia optycznego spektrometru FTIR

  • Precyzyjne liniowe systemy pomiarowe

  • Skanowanie kontaktów 3D

  • Aktywna redukcja wibracji

  • Sterowanie wiązką lasera

Liniowy silnik cewki drgającej 22N o długości 44,8 mm i długim skoku do systemów skanującychLiniowy silnik cewki drgającej 22N o długości 44,8 mm i długim skoku do systemów skanujących
