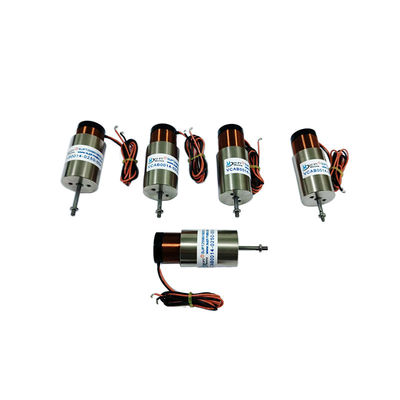

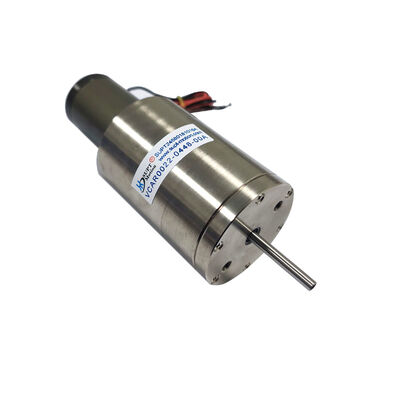

44N 5,9mm Stroke High Precision Shaft Voice Coil Motor dla systemów AOI

  • 44N 5.9mm Stroke High Precision Shaft Voice Coil Motor For AOI Systems
  • 44N 5.9mm Stroke High Precision Shaft Voice Coil Motor For AOI Systems
  • 44N 5.9mm Stroke High Precision Shaft Voice Coil Motor For AOI Systems
Miejsce pochodzenia Jiangsu, Chiny
Nazwa handlowa SUPT MOTION
Orzecznictwo ISO9001
Numer modelu VCAB0044-0059-00A
Minimalne zamówienie 2 szt
Cena $150-$280
Szczegóły pakowania Niestandardowe opakowanie itp.
Czas dostawy 1-5 sztuk, 5 dni. >20szt.,Do uzgodnienia
Zasady płatności T/T
Możliwość Supply Do negocjacji
Szczegóły Produktu
Typ produktu liniowy silnik cewki drgającej Stosowanie Precyzyjne profilowanie powierzchni, ŁÓDŹ, Samochód, Rower elektryczny
Port Szanghaj Zasilanie Wymagania dotyczące napięcia i prądu
Siła szczytowa 44N Budowa Magnes trwały
Typ siły Bezpośrednia siła napędowa Gwarancja 3 miesiące-1 rok
Maksymalne napięcie 14,3 V Funkcja ochrony Całkowicie zamknięty
Całkowity udar 5,9 mm Typ napędu Cewka drgająca
Podkreślić

44N silnik głosowy o wysokiej precyzji

,

5.9mm ciąg silnika głosowej cewki

,

Systemy AOI silnik linijny na wiertarki głosowej
Zostaw wiadomość
opis produktu

Opis produktu:

VCAB0044-0059-00A to wysoce precyzyjny silnik z cewką drgającą z półzamkniętym wałem, zoptymalizowany pod kątem automatycznej kontroli optycznej (AOI), sprzętu do testowania półprzewodników i zastosowań w zakresie precyzyjnego pozycjonowania, które wymagają wyjątkowo wysokiej dokładności i powtarzalności.


Seria liniowych silników cewkowych VCAB ma wbudowaną konstrukcję wału napędowego i zawiera precyzyjne łożyska liniowe, aby zapewnić płynne prowadzenie przy niskim tarciu i wyjątkową dokładność. Wał napędowy jest zbudowany z lekkich, sztywnych i odpornych na zużycie materiałów, zapewniających stabilną dokładność pozycjonowania przez miliony cykli. Jego lekka konstrukcja umożliwia szybkie przyspieszanie i krótkie czasy stabilizacji, dzięki czemu idealnie nadaje się do zastosowań związanych z szybką inspekcją i testowaniem.


W systemach kontroli AOI i półprzewodników precyzyjne pozycjonowanie osi Z ma kluczowe znaczenie dla utrzymania ostrości podczas szybkiego przechwytywania obrazu. Ten liniowy silnik z cewką drgającą wykorzystuje konstrukcję napędu bezpośredniego bez efektu zazębienia, zapewniając płynny ruch pozbawiony artefaktów; jednocześnie wysoki stosunek ciągu do masy umożliwia szybką regulację ostrości bez przeregulowania. Skok 5,9 mm zapewnia duży skok dla systemów autofokusa i zastosowań związanych z pomiarem profilu powierzchni.


Półzamknięta konstrukcja obudowy chroni elementy wewnętrzne przed kurzem i zanieczyszczeniami, co ma kluczowe znaczenie w środowiskach pomieszczeń czystych, gdzie cząstki stałe mogą pogorszyć jakość kontroli optycznej. Zintegrowane łożyska precyzyjne eliminują potrzebę stosowania zewnętrznych zespołów szyn prowadzących, zmniejszając złożoność i koszty systemu, jednocześnie zwiększając ogólną niezawodność.


Ten liniowy silnik z cewką drgającą idealnie nadaje się również do zastosowań związanych z testowaniem sond, gdzie kontrolowana siła styku ma kluczowe znaczenie dla dokładnych pomiarów elektrycznych. Liniowa zależność siła-prąd umożliwia precyzyjną regulację siły, zapewniając stały nacisk styku w wielu punktach testowych. Mechanizm zerowego luzu zapobiega błędom pozycjonowania, unikając w ten sposób awarii styków lub fałszywego wykrywania usterek.



Cechy:

  • Nazwa produktu:Liniowy silnik cewki drgającej
  • Numer modelu:VCAH0044-0059-00A
  • Siła szczytowa: 44,1 N
  • Siła ciągła @ 25 ℃: 17,7 N
  • Całkowity skok: 5,9 mm
  • Maksymalne napięcie: 14,3 V
  • Stała tylna EMF: 8 V/m/s
  • Waga cewki: 43 g
  • Średnica stojana: 46 mm


Parametry techniczne:



Model produktu Siła szczytowa
(N)		 Ciągła siła
przy 25 ℃ (N)		 Całkowity udar
(mm)		 Maksymalne napięcie
(W)		 Powrót Stała EMF
(V/m/s)		 Masa cewki
(G)		 Średnica stojana Gwint końca wału
(mm)
VCAB0005-0039-00A 5 1,5 3 5.4 0,9 23 29,5 M2 (zewnętrzny)
VCAB0005-0050-00A 5 2.2 3.9 14,5 3.1 27 31,5 M2,5 (zewnętrzny)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5,72 16.2 26.2 M3 (zewnętrzny)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9,75 14.8 33 M3 (zewnętrzny)
VCAB0015-0127-00A 15 4.9 12.7 21,5 4.1 12,5 30,5 Wał ∮4,8
VCAB0022-0098-00A 22 6.6 9,8 24,7 5.8 20 34.1 M3 (zewnętrzny)
VCAB0022-0448-00A 22 11.4 44,8 14.3 4 52 48 M3 (wewnętrzna)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 (wewnętrzna)
VCAB0033-0099-00A 33 8 9,9 24.3 5,87 23,5 36 M3 (zewnętrzny)
VCAB0033-0224-00A 33 13,5 22.4 26,7 6.8 69 58 M3 (wewnętrzna)
VCAB0035-0105-00A 35 15.6 10,5 11.9 5 91 50 M3 (wewnętrzna)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 M3 (wewnętrzna)
VCAB0044-0059-00A 44.1 17,7 5.9 14.3 8 43 46 M3 (wewnętrzna)
VCAB0044-0075-00A 44 13,7 7,5 16.8 7.6 38,6 31.1 M3 (zewnętrzny)
VCAB0044-0249-00A 44 11.7 24.9 44,9 8,88 65,9 38.1 M3 (wewnętrzna)
VCAB0070-0149-00A 70 27.3 14.9 26,9 17,7 79 43 M3 (wewnętrzna)
VCAB0087-0062-00A 87 21.67 6.2 34,5 12.7 45.2 43.1 M3 (wewnętrzna)
VCAB0087-0563-00A 87 17,5 56.3 63,4 8.1 177 72 wał ∮10
VCAB0088-0191-00A 88,5 23.2 19.1 29,9 8 162 50,8 M3 (wewnętrzna)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11,5 150 60,4 M3 (wewnętrzna)
VCAB0113-0089-00A 113 35 8.9 31 17,5 125 73 wał ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 wał ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 wał ∮8
VCAB0294-0498-00A 294 56,8 49,8 114 24,5 685 93 wał ∮10
VCAB0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 wał ∮10
VCAB0436-0250-00A 436 167 25 31,6 37.2 775 78,4 wał ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 wał ∮10



Aplikacje:

Główne zastosowanie silnika cewki drgającej:
1. Przemysł półprzewodników: okablowanie, cięcie, wiercenie, systemy transportowe, spawanie, robotyka.
2. Działanie zaworów w terenie: Zawory dozujące typu, systemy prób ciśnieniowych, układ wtrysku chemii zaworów pneumatycznych.
3. Przemysł mikromaszynowy: systemy podawania, mikro wiercenie, precyzyjne tłoczenie.
4. System wibracyjny: stół wytrząsający, platforma wibracyjna.
5. Dziedzina medyczna: system mikroiniekcji, sprzęt oddechowy, sprzęt testujący.
6. Technologia lotnicza: system kontroli lotu, system sprzężenia zwrotnego pilota.
7. Pole zastosowań komercyjnych: System automatycznego ustawiania ostrości z miniaturową kamerą chłodzącą komputer.
8. Przemysł automatyczny: sprzęt laserowy, dozownik, sprzęt testowy, maszyny tekstylne.



1. Automatyczny autofokus z inspekcją optyczną (AOI).

2.Testery sond półprzewodnikowych

3. Precyzyjne profilowanie powierzchni

4. Pozycjonowanie igły dozującej

5. Sprawdź kontrolę siły nacisku sondy

6.Umiejscowienie sprzętu metrologicznego
