Prostokątny silnik liniowy o mocy 65 N i skoku 100 mm o dużej mocy do obrabiarek

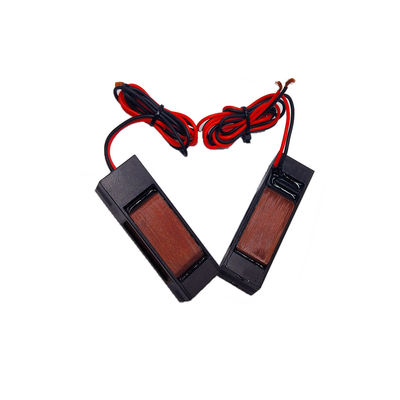

  • 65N Peak Force 100mm Stroke High Power Rectangular Linear Motor For Machine Tools
  • 65N Peak Force 100mm Stroke High Power Rectangular Linear Motor For Machine Tools
  • 65N Peak Force 100mm Stroke High Power Rectangular Linear Motor For Machine Tools
  • 65N Peak Force 100mm Stroke High Power Rectangular Linear Motor For Machine Tools
Miejsce pochodzenia Chiny, Suzhou
Nazwa handlowa SUPT MOTION
Orzecznictwo CE, ISO9001，CCC
Numer modelu Seria VCAS
Minimalne zamówienie 2 szt
Cena $99-$210
Szczegóły pakowania Niestandardowe opakowanie itp.
Czas dostawy 1-5 sztuk, 5 dni. >20szt.,Do uzgodnienia
Zasady płatności T/T
Możliwość Supply Do negocjacji
Szczegóły Produktu
Funkcja ochrony Całkowicie zamknięty Numer modelu VCAS0065-1000-00A
Metoda kontroli Elektroniczny Całkowity udar 100mm
Budowa Magnes trwały Siła szczytowa 65N
Rozmiar 170 × 59,6 × 81,9 mm Słowa kluczowe Silniki liniowe cewki głosowej
Woltaż 28,7 V waga cewki 135G
Prędkość Wysoka prędkość (rpm)
Podkreślić

Silnik liniowy o maksymalnej sile 65N

,

siłownik liniowy o skoku 100 mm

,

prostokątny silnik liniowy o dużej mocy
Zostaw wiadomość
opis produktu

Opis produktu:

VCAS0065-1000-00A to prostokątny silnik z cewką drgającą o dużym ciągu, o nacisku szczytowym 65 N, ciągu ciągłym 22,4 N i długim skoku 100 mm. Produkt ten został specjalnie zaprojektowany do mikromaszyn, precyzyjnych wrzecion szlifierskich i platform pozycjonujących do dużych obciążeń, które wymagają dużej sztywności i napędu bezpośredniego.
Ten prostokątny, liniowy silnik z cewką drgającą działa przy maksymalnym napięciu 28,7 V i ma stałą siłę elektromotoryczną wynoszącą 9,7 V/m/s. Ruchoma cewka waży 135 g, a jej wymiary całkowite to 170×59,6×81,9 mm. Pomimo dużej wydajności, jego prostokątna konstrukcja pozwala na integrację z systemami XY typu suwnicowego lub mostowego bez tworzenia nadmiernej wysokości montażowej.
Tradycyjne mikromaszyny opierają się na śrubach kulowych, ale luz i zużycie ograniczają precyzję na poziomie mikronów. VCAS0065-1000-00A zastępuje silniki obrotowe i śruby z bezpośrednim ciągiem liniowym, osiągając większą szerokość pasma i zerowy luz. Skok 100 mm jest wystarczający, aby sprostać potrzebom frezowania, grawerowania lub skanowania kontrolnego małych części.
W sprzęcie półprzewodnikowym na końcu linii (BEOL), takim jak maszyny wiążące lub stacje przycinania, siła ciągu 65 N jest wystarczająca do lekkiego cięcia lub testowania sond przy jednoczesnym zachowaniu płynnej pracy. Ciągły ciąg 22,4 N pozwala na ciągłą pracę bez przegrzania, jeśli jest wyposażony w odpowiednie odprowadzanie ciepła.
W zastosowaniach z aktywnym tłumieniem drgań w sprzęcie o dużej wytrzymałości ten prostokątny silnik z cewką drgającą generuje ciąg przeciwny, aby zrównoważyć zakłócenia o niskiej częstotliwości. Co więcej, w precyzyjnych symulacjach mechanicznych liniowa zależność prądu od ciągu upraszcza proces sterowania.

Cechy:

  • Siła szczytowa: 65 N

  • Siła ciągła @ 25 ℃: 22,4 N

  • Całkowity skok: 100 mm

  • Maksymalne napięcie: 28,7 V

  • Tylna stała EMF: 9,7 V/m/s

  • Waga cewki: 135g

  • Wymiary (dł.×szer.×wys.):170 × 59,6 × 81,9 mm

Parametry produktu:

Model produktu Siła szczytowa
(N)		 Ciągła siła
przy 25 ℃ (N)		 Całkowity udar
(mm)		 Maksymalne napięcie
(W)		 Powrót Stała EMF
(V/m/s)		 Masa cewki
(G)		 Długość
(mm)		 Szerokość
(mm)		 Wysokość
(mm)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42,6 33
VCAS0002-0747-00A 2.1 1.3 74,7 11.3 1.3 15 100,5 42,6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
VCAS0006-0099-00A 6.1 3.2 10 13,7 4.6 18.2 33,5 34.1 26,9

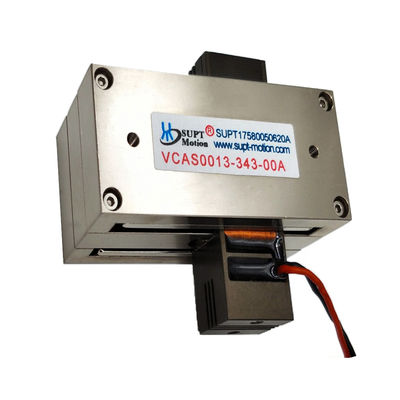

VCAS0013-0343-00A 13 8 34.3 12.6 5.8 40 68,3 60 34,8
VCAS0065-1000-00A 65 22.4 100 28,7 9.7 135 170 59,6 81,9





VCAS0065-0100-00A:

Parametr wartość Parametr wartość
Model VCAS0065-0100-00A Szczytowy ciąg 65N
Ciągły ciąg (25°C) 22,4N Całkowity udar 100mm
Maksymalne napięcie 28,7 V Stała wstecznego pola elektromagnetycznego 9,7 V/m/s
Długość 170mm Szerokość 59,6 mm
Wysokość 81,9 mm Waga cewki 135g

Aplikacje:

1. Etapy mikro frezowania/grawerowania

2. Oś Z spoiwa półprzewodnikowego

3. Precyzyjna symulacja siły

4. Aktywne tłumienie wibracji przy dużym obciążeniu

5. Skanowanie o wysokim ciągu



Główne zastosowanie silnika cewki drgającej:
1. Przemysł półprzewodników: okablowanie, cięcie, wiercenie, systemy transportowe, spawanie, robotyka.
2. Działanie zaworów w terenie: Zawory dozujące typu, systemy prób ciśnieniowych, układ wtrysku chemii zaworów pneumatycznych.
3. Przemysł mikromaszynowy: systemy podawania, mikro wiercenie, precyzyjne tłoczenie.
4. System wibracyjny: stół wytrząsający, platforma wibracyjna.
5. Dziedzina medyczna: system mikroiniekcji, sprzęt oddechowy, sprzęt testujący.
6. Technologia lotnicza: system kontroli lotu, system sprzężenia zwrotnego pilota.
7. Pole zastosowań komercyjnych: System automatycznego ustawiania ostrości z miniaturową kamerą chłodzącą komputer.
8. Przemysł automatyzacyjny: sprzęt laserowy, dozownik, sprzęt testowy, maszyny tekstylne.
