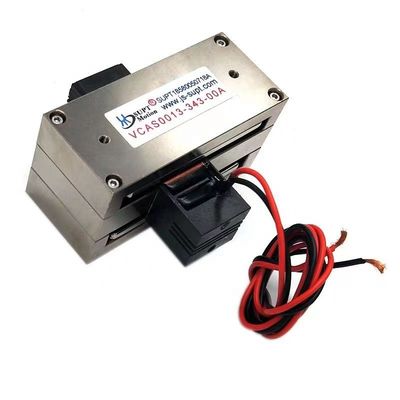

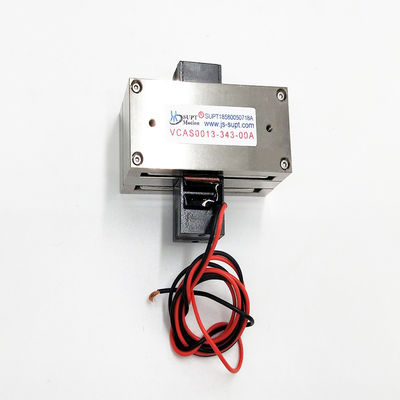

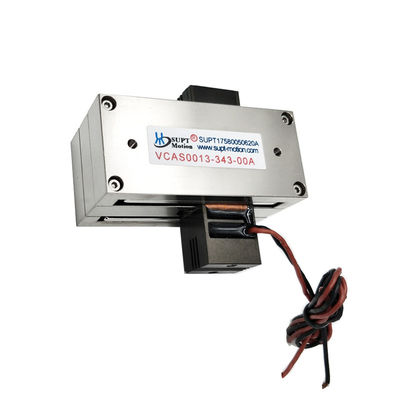

13N Szczyt 34,3 mm Uderzenie prostokątny silnik zwojowy głosowy do sterowania zaworami

  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
Miejsce pochodzenia Chiny, Suzhou
Nazwa handlowa SUPT MOTION
Orzecznictwo CE, ISO9001，CCC
Numer modelu Seria VCAS
Minimalne zamówienie 1 szt
Cena $99-$220
Szczegóły pakowania Niestandardowe opakowanie itp.
Czas dostawy 1-5 sztuk, 5 dni. >20szt.,Do uzgodnienia
Zasady płatności T/T
Możliwość Supply Do negocjacji
Szczegóły Produktu
Funkcja ochrony Całkowicie zamknięty Numer modelu VCAS0013-0343-00A
Metoda kontroli Elektroniczny Całkowity udar 34,3 mm
Budowa Magnes trwały Siła szczytowa 13N
Rozmiar 68,3 × 60 × 34,8 mm Słowa kluczowe Silniki liniowe cewki głosowej
Woltaż 12,6 V waga cewki 40G
Prędkość Wysoka prędkość (rpm)
Podkreślić

Silnik cewki drgającej o skoku 34

,

3 mm

,

prostokątny siłownik cewki drgającej
Zostaw wiadomość
opis produktu

Opis produktu:

Siłowniki prostokątne serii VCAS charakteryzują się mniejszą siłą w przeliczeniu na ciężar niż siłowniki cylindryczne. Mają jednak również znacznie dłuższy skok Siły w zakresie do 1000 N i 250 mm.
Siłowniki prostokątne są idealnym rozwiązaniem dla ruchów w osi XY, a ich głównym rynkiem jest przemysł półprzewodników i mikroobrabiarek.

Model VCAS0013-0343-00A tego prostokątnego silnika z cewką drgającą ma siłę szczytową 13 N i całkowity skok 34,3 mm, dzięki czemu nadaje się do proporcjonalnego uruchamiania zaworów, pozycjonowania przy średnim obciążeniu i aktywnych systemów tłumienia. Jego znamionowy ciąg ciągły w temperaturze 25°C wynosi 8 N, co zapewnia niezawodną pracę nawet w trudnych warunkach.

W zastosowaniach z zaworami sterującymi płynami proporcjonalne zawory elektromagnetyczne często charakteryzują się histerezą i ograniczoną szerokością pasma. Natomiast prostokątne silniki z cewką drgającą charakteryzują się liniową zależnością siła-prąd w całym skoku roboczym i są wolne od nasycenia magnetycznego, co umożliwia precyzyjną regulację przepływu. VCAS0013-0343-00A może bezpośrednio zastąpić elektrozawory w zaworach gazu lub cieczy, oferując szybszy czas reakcji i mniejsze zużycie energii.

Produkt ten może również służyć jako siłownik osi Z do zaciskania z niewielką siłą lub testowania sprężyn. Skok 34,3 mm umożliwia obsługę szerokiego zakresu rozmiarów detali, a siła szczytowa 13 N jest wystarczająca, aby sprostać wymaganiom lekkiego nitowania lub kontroli siły docisku.

Cechy:

  • Siła szczytowa: 13N

  • Siła ciągła @ 25 ℃: 8N

  • Całkowity skok: 34,3 mm

  • Maksymalne napięcie: 12,6 V

  • Stała tylna EMF: 5,8 V/m/s

  • Waga cewki: 40 g

  • Wymiary (dł.×szer.×wys.):68,3 × 60 × 34,8 mm

Parametry produktu:

Model produktu Siła szczytowa
(N)		 Ciągła siła
przy 25 ℃ (N)		 Całkowity udar
(mm)		 Maksymalne napięcie
(W)		 Powrót Stała EMF
(V/m/s)		 Masa cewki
(G)		 Długość
(mm)		 Szerokość
(mm)		 Wysokość
(mm)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42,6 33
VCAS0002-0747-00A 2.1 1.3 74,7 11.3 1.3 15 100,5 42,6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
VCAS0006-0099-00A 6.1 3.2 10 13,7 4.6 18.2 33,5 34.1 26,9
VCAS0013-0343-00A 13 8 34.3 12.6 5.8 40 68,3 60 34,8
VCAS0065-1000-00A 65 22.4 100 28,7 9.7 135 170 59,6 81,9





VCAS0013-0343-00A:

Parametr wartość Parametr wartość
Model VCAS0013-0343-00A Szczytowy ciąg 13N
Ciągły ciąg (25°C) 8N Całkowity udar 34,3 mm
Maksymalne napięcie 12,6 V Stała wstecznego pola elektromagnetycznego 5,8 V/m/s
Długość 68,3 mm Szerokość 60mm
Wysokość 34,8 mm Waga cewki 40g

Aplikacje:

1.Proporcjonalne zawory gazu/cieczy

2.Aktywne tłumienie drgań

3. Uruchomienie testera sprężyny/siły

4.Lekkie dociśnięcie/nitowanie

5.Mikropozycjonowanie narzędzi



Główne zastosowanie silnika cewki drgającej:
1. Przemysł półprzewodników: okablowanie, cięcie, wiercenie, systemy transportowe, spawanie, robotyka.
2. Działanie zaworów w terenie: Zawory dozujące typu, systemy prób ciśnieniowych, układ wtrysku chemii zaworów pneumatycznych.
3. Przemysł mikromaszynowy: systemy podawania, mikro wiercenie, precyzyjne tłoczenie.
4. System wibracyjny: stół wytrząsający, platforma wibracyjna.
5. Dziedzina medyczna: system mikroiniekcji, sprzęt oddechowy, sprzęt testujący.
6. Technologia lotnicza: system kontroli lotu, system sprzężenia zwrotnego pilota.
7. Pole zastosowań komercyjnych: System automatycznego ustawiania ostrości z miniaturową kamerą chłodzącą komputer.
8. Przemysł automatyzacyjny: sprzęt laserowy, dozownik, sprzęt testowy, maszyny tekstylne.
