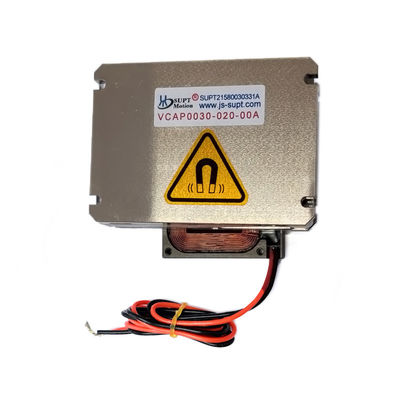

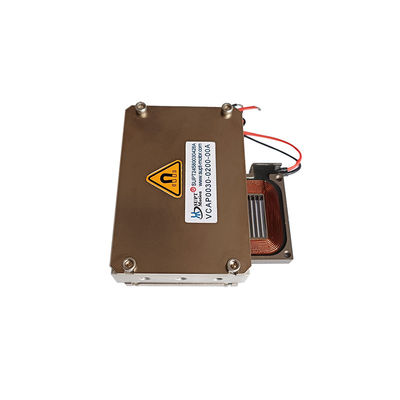

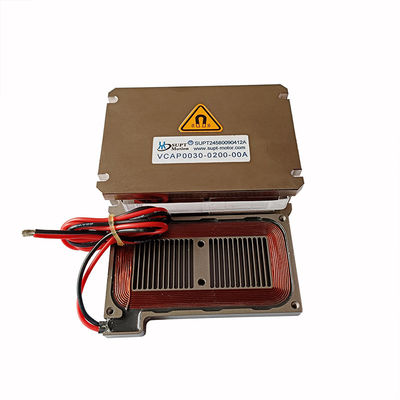

Silny silnik wielotakowy z płaską cewką do precyzyjnego montażu
| Miejsce pochodzenia | Chiny, Suzhou |
|---|---|
| Nazwa handlowa | SUPT MOTION |
| Orzecznictwo | CE, ISO9001 |
| Numer modelu | VCAP0030-0200-00A |
| Minimalne zamówienie | 1 szt |
| Cena | $105-$310 |
| Szczegóły pakowania | opakowania kartonowe itp. |
| Czas dostawy | 1-5 sztuk, 5 dni. >20szt.,Do uzgodnienia |
| Zasady płatności | T/T |
| Możliwość Supply | Do negocjacji |
Szczegóły Produktu
| Poziom hałasu | Niski | Gwarancja | 3 miesiące-1 rok |
|---|---|---|---|
| Maksymalna siła | 30N | woltaż | 24.3V |
| Model produktu | VCAP0020-0068-00A | Materiał obudowy | Aluminium |
| Typ | Mikrosilnik | Udar | 20mm |
| Długość udaru | 80mm |
opis produktu
Opis produktu:
SUPT VCAP0075-0180-00A to wysokowydajny płaski silnik z cewką drgającą, zoptymalizowany do zadań automatyki przemysłowej wymagających wysokiego ciągu i długiego skoku. Zapewnia potężny ciąg szczytowy 30 N, ciągły ciąg 12,3 N i skok 20 mm, co czyni go idealnym do zastosowań takich jak precyzyjny montaż, prasowanie, pozycjonowanie i transport materiałów. Jego solidna, kompaktowa konstrukcja zapewnia wysoką sztywność, niskie wibracje i stabilną pracę pod dużymi obciążeniami. Dzięki wydajnej konstrukcji obwodu magnetycznego, ten płaski silnik z cewką drgającą zapewnia płynną siłę, szybką reakcję i brak efektu zgrzytu, umożliwiając precyzyjne sterowanie w pętli zamkniętej. Z maksymalnym napięciem 24,3 V i stałą SEM wsteczną 10,5 V/m/s, oferuje wyjątkową efektywność energetyczną i stabilną pracę. Zaawansowana konstrukcja odprowadzania ciepła zapewnia niską emisję ciepła i niezawodne, długoterminowe działanie. Ten płaski silnik z cewką drgającą jest szeroko stosowany w montażu elektroniki 3C, produkcji części samochodowych, precyzyjnych systemach tłoczenia, pakowaniu półprzewodników i liniach produkcyjnych wyświetlaczy płaskoekranowych. Łączy wysoki ciąg, długi skok i wysoką niezawodność, aby sprostać wymaganiom nowoczesnej automatyki przemysłowej.
Cechy:
Obwód magnetyczny i szczelina powietrzna: Priorytetowo traktuj dwustronne, wielostopniowe lub różnicowe struktury, aby zoptymalizować jarzmo magnetyczne i zmniejszyć strumień rozproszony; szczelina powietrzna musi równoważyć gęstość strumienia magnetycznego i tolerancje produkcyjne.
Optymalizacja cewki: Niska indukcyjność i niska rezystancja w celu poprawy wydajności dynamicznej; przekrój drutu i liczba zwojów powinny być dopasowane do ciągu i zużycia energii.
Mechanizm prowadzący: Elastyczne zawiasy nadają się do mikroustawień i pracy bez tarcia; łożyska liniowe nadają się do nieco dłuższych skoków, gdzie należy kontrolować tarcie i siły boczne.
Parametry produktu:
| Model produktu | Siła szczytowa (N) |
Siła ciągła at 25℃(N) |
Całkowity skok (mm) |
Napięcie maksymalne (V) |
Stała SEM wsteczna (V/m/s) |
Długość (mm) |
Szerokość (mm) |
Wysokość (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| VCAP0030-0200-00A |
| Parametr | wartość | Parametr | wartość |
| Model | VCAP0030-0200-00A | Ciąg szczytowy | 30N |
| Ciąg ciągły (25°C) | 5.512.3 | Całkowity skok | 20mm |
| Napięcie maksymalne | 24.3V | Stała SEM wsteczna | 10.5V/m/s |
| Długość | 80mm | Szerokość | 74mm |
| Wysokość | 25mm | Stopień ochrony | IP54 |
Zastosowania:
| Główne zastosowanie silnika z cewką drgającą: |
| 1.Przemysł półprzewodnikowy: Okablowanie, cięcie, wiercenie, systemy transportowe, spawanie, robotyka. |
| 2.Praca zaworów w terenie: Zawory dozujące typu, systemy testowania ciśnienia, pneumatyczny system wtrysku chemicznego do zaworów. |
| 3.Przemysł mikro maszyn: Systemy posuwu, mikro wiercenie, precyzyjne tłoczenie. |
| 4.Systemy wibracyjne: Stół wibracyjny, platforma wibracyjna. |
| 5.Dziedzina medycyny: Mikro systemy wtryskowe, sprzęt oddechowy, sprzęt do testowania. |
| 6.Technologia lotnicza: System sterowania lotem, system sprzężenia zwrotnego pilota. |
| 7.Dziedzina zastosowań komercyjnych: Pompa chłodząca komputera, miniaturowy aparat automatyczny system ogniskowania. |
| 8.Przemysł automatyki: Sprzęt laserowy, dozowniki, sprzęt testujący, maszyny tekstylne. |
1.Precyzyjne urządzenia do tłoczenia metali
2.Precyzyjne maszyny montażowe do części samochodowych
3.Precyzyjne systemy kalibracji czujników
4.Małe zautomatyzowane linie montażowe
