6.8mm High Precision Ultra Thin Flat Voice Coil Motor dla medycyny chirurgicznej

  • 6.8mm High Precision Ultra Thin Flat Voice Coil Motor For Medical Surgical
  • 6.8mm High Precision Ultra Thin Flat Voice Coil Motor For Medical Surgical
  • 6.8mm High Precision Ultra Thin Flat Voice Coil Motor For Medical Surgical
  • 6.8mm High Precision Ultra Thin Flat Voice Coil Motor For Medical Surgical
Miejsce pochodzenia Jiangsu, Chiny
Nazwa handlowa SUPT MOTION
Orzecznictwo ISO9001-2000,CE
Numer modelu Seria VCAP
Minimalne zamówienie ≥1
Cena $107-$300
Szczegóły pakowania Opakowanie kartonowe itp
Czas dostawy 1-5 produktów wysyłka 5-7 dni, próbki 3-5 dni, hurt do uzgodnienia
Zasady płatności T/T
Możliwość Supply wywiad
Szczegóły Produktu
Temperatura robocza Szeroki Nazwa produktu Siłownik z liniową cewką drgającą
Długość udaru 6,8 mm Rozmiar Kompaktowy
Typ Silnik z cewką drgającą typu płaskiego Dokładność pozycjonowania Wysoki
Model produktu VCAP0020-0068-00A woltaż 8,2 V
Siła szczytowa 20N Funkcja ochrony Całkowicie zamknięty
Zostaw wiadomość
opis produktu



Opis produktu:

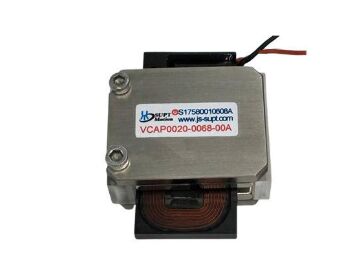

VCAP0020-0068-00A firmy SUPT’s to ultrakompaktowy, ultracienki silnik z cewką drgającą, zaprojektowany specjalnie do urządzeń medycznych, instrumentów przenośnych i mikroelektromechanicznych (MEMS). Zamknięty w ultrakompaktowej obudowie o wymiarach zaledwie 39 × 50 × 21,5 mm, zapewnia siłę szczytową 20 N, siłę ciągłą 5,5 N i skok 6,8 mm. Dzięki grubości zaledwie 21,5 mm, ten płaski silnik z cewką drgającą idealnie nadaje się do zastosowań o ograniczonej przestrzeni, takich jak minimalnie inwazyjne instrumenty chirurgiczne, przenośne urządzenia diagnostyczne, mikropompy i precyzyjne urządzenia mechaniczne do noszenia. Wykonany z materiałów biokompatybilnych i precyzyjnych komponentów, zapewnia płynny, cichy i stabilny ruch z zerowym luźnym biegiem i doskonałą powtarzalnością. Płaski silnik z cewką drgającą ma maksymalne napięcie robocze 8,2 V i charakteryzuje się niskim zużyciem energii, niskim wydzielaniem ciepła i długą żywotnością. Ze stałą siły elektromotorycznej wstecznej 4,4 V/m/s, obsługuje precyzyjną i responsywną kontrolę ruchu. Ten model płaskiego silnika z cewką drgającą jest szeroko stosowany w robotyce medycznej, przenośnym sprzęcie optycznym, sterowaniu mikrozaworami, precyzyjnych systemach dostarczania leków i małej elektronice użytkowej, co czyni go ostatecznym rozwiązaniem dla mikro-precyzyjnego ruchu w ultracienkich konstrukcjach.

Cechy:

  • Liniowy system aktywacji cewki drgającej, medyczny silnik z cewką drgającą, ultracienki siłownik, silnik do mikrochirurgii
  • Mechanizm aktywacji cewki drgającej
  • Wejście napięciowe 8,2 V
  • Długość skoku 6,8 mm
  • Długa żywotność
  • Wysoka siła


Parametry techniczne:


Model produktu Siła szczytowa
(N)		 Siła ciągła
w 25°C (N)		 Całkowity skok
(mm)		 Napięcie maksymalne
(V)		 Stała siły elektromotorycznej wstecznej
(V/m/s)		 Długość
(mm)		 Szerokość
(mm)		 Wysokość
(mm)
VCAP0020-0068-00A 20 5,5 6,8 8,2 4,4 39 50 21,5
VCAP0020-0160-00A 20 5,3 16 27,6 4,4 59 50 22,5
VCAP0030-0020-00A 30 12,3 20 24,3 10,5 80 74 25
VCAP0100-0020-00A 100 47 4 41,2 80,1 110 105 51





VCAP0020-0068-00A:

Parametr wartość Parametr wartość
Model VCAP0020-0068-00A Siła szczytowa 20N
Siła ciągła (25°C) 5,5N Całkowity skok 6,8mm
Napięcie maksymalne 8,2V Stała siły elektromotorycznej wstecznej 4,4V/m/s
Długość 39mm Szerokość 50mm
Wysokość 21,5mm Waga 2,9kg

Zastosowania:

Typowe zastosowania:
1. Elektronika użytkowa: Autofokus i optyczna stabilizacja obrazu (OIS) w aparatach smartfonów, umożliwiające wysokoczęstotliwościowy ruch posuwisto-zwrotny w ultrakompaktowych przestrzeniach; niektóre obiektywy peryskopowe również wykorzystują płaskie VCM.
2. Sprzęt półprzewodnikowy: Precyzyjne platformy ruchome osi XY, stacje sond i maszyny do bondingowania chipów, wymagające krótkiego skoku, szybkiego działania z niskimi wibracjami.
3. Precyzyjne pomiary / Optyka: Lustra szybkie, stoły wibracyjne i skanowanie laserowe, wymagające wysokiej częstotliwości odpowiedzi i precyzyjnego pozycjonowania.
4. Urządzenia medyczne: Minimalnie inwazyjne roboty chirurgiczne i siłowniki mikro-zaworów, równoważące kompaktowy rozmiar z szybką reakcją.
