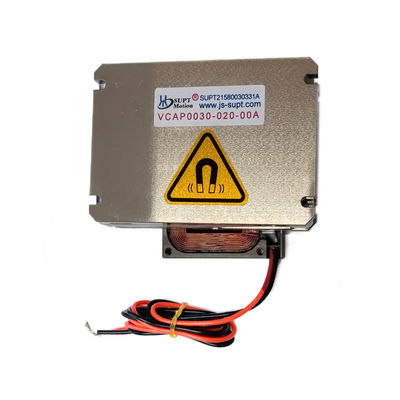

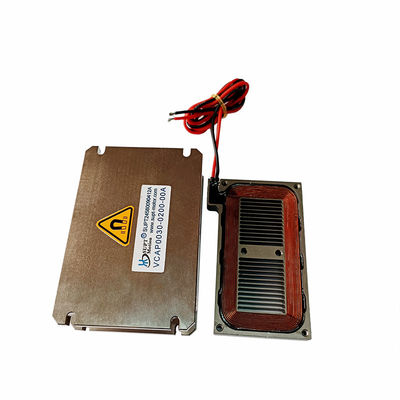

100N Ultra wysokiego popędu ciężkoobciążony aktuator precyzyjny z silnikiem Flat Voice Coil

  • 100N Ultra High Thrust Heavy Duty Precision Actuator With A Flat Voice Coil Motor
  • 100N Ultra High Thrust Heavy Duty Precision Actuator With A Flat Voice Coil Motor
  • 100N Ultra High Thrust Heavy Duty Precision Actuator With A Flat Voice Coil Motor
  • 100N Ultra High Thrust Heavy Duty Precision Actuator With A Flat Voice Coil Motor
Miejsce pochodzenia Jiangsu, Chiny
Nazwa handlowa SUPT
Orzecznictwo ce,ISO9001,CCC
Numer modelu VCAP0100-0020-00A
Minimalne zamówienie 2 sztuki
Cena $120.00/pieces >=2 pieces
Szczegóły pakowania Niestandardowe opakowanie itp.
Czas dostawy 1-5 produktów wysyłka 5-7 dni, próbki 3-5 dni, hurt do uzgodnienia
Zasady płatności T/T
Możliwość Supply Do negocjacji
Szczegóły Produktu
Gwarancja 3 miesiące-1 rok Stosowanie ŁÓDŹ, samochód, rower elektryczny, sprzęt gospodarstwa domowego, UAV, druk 3D, mikroskop, robot, wen
Typ Mikrosilnik Moment obrotowy Upraszanie
Budowa Magnes trwały Komutacja Szczotka
Funkcja ochrony Całkowicie zamknięty Prędkość (RPM) Zmienna prędkość
Nazwa produktu liniowy silnik cewki drgającej Napięcie znamionowe 41,2 V
Siła szczytowa 100n Ciągła siła 47N
Port Port Szanghaju
Zostaw wiadomość
opis produktu
Opis produktu



VCAP0100-0020-00A firmy SUPTMOTION’s to przemysłowy, płaski silnik z cewką drgającą o ultra-wysokim ciągu, zaprojektowany specjalnie do precyzyjnego pozycjonowania w ciężkich zastosowaniach. Zapewnia ciąg szczytowy do 100 N i ciąg ciągły 47 N przy skoku 4 mm, co czyni go idealnym do zastosowań wymagających precyzyjnego napędu o krótkim skoku. Wykonany z wysokowytrzymałej konstrukcji i odpornych na zużycie materiałów premium, ten płaski silnik z cewką drgającą charakteryzuje się wyjątkową gęstością siły, szybkim czasem reakcji poniżej 5 milisekund i ultra-stabilną wydajnością ruchu. Jego solidna rama o wymiarach 110×105×51 mm zapewnia minimalne odkształcenia podczas pracy, co czyni go idealnym do precyzyjnego tłoczenia, ciężkich systemów zaciskania i systemów pozycjonowania z dużym obciążeniem. Ten płaski silnik z cewką drgającą obsługuje maksymalne napięcie 41,2 V i posiada stałą tylnego SEM o ultra-wysokiej wartości 80,1 V/m/s, umożliwiając szybkie i precyzyjne sterowanie w pętli zamkniętej. Oferuje doskonałe możliwości zarządzania termicznego, szeroki zakres temperatur pracy oraz wyjątkową odporność na wstrząsy i wibracje. Ten płaski silnik z cewką drgającą jest szeroko stosowany w produkcji samochodów, precyzyjnych maszynach do tłoczenia, systemach pozycjonowania ciężkich komponentów optycznych, rozdzielnicach wysokiego napięcia i wielkoskalowych urządzeniach automatyki.



Główne zastosowanie silnika z cewką drgającą:

Liniowy napęd z cewką drgającą to rodzaj mechanizmu napędowego z cewką drgającą, który wykorzystuje liniowy napęd z cewką drgającą do dokładnego sterowania. Jest to płaski silnik z cewką drgającą, którego rynek skierowany jest głównie do przemysłu półprzewodnikowego i mikro-narzędziowego. Ten liniowy system siłowników z cewką drgającą jest lekki, kompaktowy i nadaje się do różnych zastosowań. Charakteryzuje się niską wagą, krótkim czasem reakcji i wysoką częstotliwością. Krótki skok, kompaktowa konstrukcja, model z serii VCAP, jest idealny do zastosowań wymagających precyzyjnego i dokładnego ruchu.

Scenariusze zastosowań (Precyzyjne dopasowanie)
• Precyzyjne urządzenia do tłoczenia metali
• Precyzyjne maszyny do montażu części samochodowych
• Systemy pozycjonowania ciężkich komponentów optycznych
• Mechanizmy napędowe dla rozdzielnic wysokiego napięcia


Parametry techniczne:

Model produktu
Siła szczytowa
(N)
Ciągły
Siła
(N)
Całkowity skok
(mm)
Maks.
Napięcie
(V)
Tylna SEM
Stała
(V/m/S)
Masa cewki
(g)
Długość (mm)
Szerokość
(mm)
VCAP0020-0068-00A
20
9,2
6,8
8,2
4,4
39
50
21,5
VCAP0020-0160-00A
20
5,3
16
27,6
4,4
59
50
22,5
VCAP0030-0200-00A
30
12,3
20
24,3
10,5
80
74
25





VCAP0100-0020-00A:



Parametr wartość Parametr wartość
Model VCAP0100-0020-00A Siła szczytowa 100N
Ciąg ciągły (25°C) 47N Całkowity skok 4mm
Maksymalne napięcie 41,2V Stała tylnego SEM 80,1V/m/s
Długość 110mm Szerokość 105mm
Wysokość 51mm Waga 1,2kg



Szczegółowe obrazy
   100N Ultra wysokiego popędu ciężkoobciążony aktuator precyzyjny z silnikiem Flat Voice Coil 0



100N Ultra wysokiego popędu ciężkoobciążony aktuator precyzyjny z silnikiem Flat Voice Coil 1



Certyfikaty
100N Ultra wysokiego popędu ciężkoobciążony aktuator precyzyjny z silnikiem Flat Voice Coil 2



Nasza firma

Suzhou Unite Precision Technology Co,Ltd.(SUPT Motion) to firma inżynieryjno-produkcyjna zajmująca się dostarczaniem liniowych silników z cewką drgającą i platform liniowych. SUPT Motion oferuje zarówno standardowe produkty dystrybucyjne, jak i niestandardowe rozwiązania OEM produkowane w średnich i dużych ilościach. Głównym produktem są liniowe i obrotowe siłowniki oparte na cewce drgającej oraz liniowe silniki z magnesami trwałymi bezszczotkowymi.

100N Ultra wysokiego popędu ciężkoobciążony aktuator precyzyjny z silnikiem Flat Voice Coil 3

Firma posiada silne możliwości badawczo-rozwojowe i doskonały system obsługi posprzedażnej. SUPT Motion jest w stanie projektować i produkować silniki z cewką drgającą, silniki liniowe i wszelkiego rodzaju platformy ruchu liniowego zgodnie ze specyficznymi wymaganiami klienta. Dzięki wieloletniemu doświadczeniu nasz międzynarodowy personel inżynieryjno-produkcyjny jest w stanie zapewnić najbardziej zaawansowaną technologię i produkty najwyższej jakości dla klientów i dealerów silników z cewką drgającą i silników liniowych z Azji, Ameryki Północnej, Europy i całego świata.
100N Ultra wysokiego popędu ciężkoobciążony aktuator precyzyjny z silnikiem Flat Voice Coil 4

Firma jest w stanie zapewnić opłacalne rozwiązania dla Państwa dużych wymagań produkcyjnych OEM, dzięki lokalizacji w centrach produkcyjnych Suzhou. Będziemy nadal doskonalić technologię i dążyć do perfekcji w jakości. Kierując się zasadą SUPT Motion: Wysoka jakość jest naszym celem, zadowolenie klienta jest naszym zobowiązaniem. Dzięki naszemu ścisłemu działowi jakości i produkcji zapewniamy, że nasze wysokiej jakości i niedrogie produkty silnikowe są bardziej opłacalne w obsłudze klientów, co zapewnia im silną konkurencyjność.


FAQ

1.Czy jesteś producentem?

ODP.: Tak, jesteśmy fabryką i w 100% producentem.

2.Jak mogę uzyskać wycenę?
ODP.: Proszę podać szczegółowe wymagania dotyczące produktu, takie jak specyfikacja, ilość, wymagania dotyczące opakowania itp.

3.Jak długo mogę je otrzymać?
ODP.: Zazwyczaj próbki potrzebują 7-10 dni roboczych.
         Produkcja masowa potrzebuje 12-18 dni roboczych.
         Zależy to od Państwa ilości.

4.Czy możesz produkować według próbek?
ODP.: Tak, możemy produkować według Państwa próbek lub rysunków technicznych.

5.Jakie są Państwa warunki płatności?
ODP.: T/T 50% jako depozyt, a 50% zostanie zapłacone przed wysyłką. Pokażemy Państwu zdjęcia produktu i opakowań przed zapłaceniem salda.

6.Jakie są Państwa warunki dostawy?
ODP.: EXW, FOB.



Nasza usługa



Usługa:

A. Wskaźniki techniczne i specyfikacje mogą być dostosowane.
B. Darmowa próbka, odbiór frachtu.
C. Zadowalająca obsługa posprzedażna.
D. Elastyczne MOQ.


Dlaczego warto nas wybrać:


A. 100% producent.
B. Bogate doświadczenie produkcyjne.
C. Zaawansowane maszyny.
D. Ścisły system kontroli jakości.

Pakowanie i dostawa
Port załadunku
Port w Szanghaju, Chiny.
Termin handlowy
FOB
Wysyłka
LCL lub FCL drogą morską, lotniczą lub ekspresową DHL, UPS.
Termin płatności
T/T, Western Union, E-checking, Trade Assurance i Paypal również akceptowane.
Czas realizacji
7-10 dni roboczych po dokonaniu płatności i zgodnie z wymaganiami klienta.
