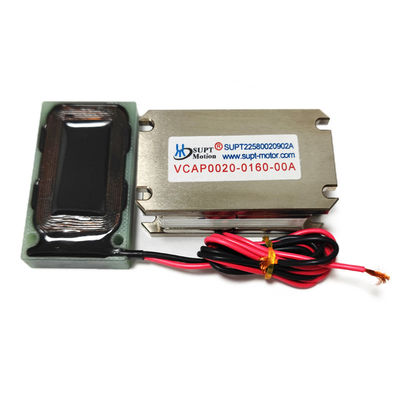

Wysokiej precyzji 16mm Stroke Flat Voice Coil Motor nadaje się do XY pozycjonowania etapów
| Miejsce pochodzenia | Jiangsu, Chiny |
|---|---|
| Nazwa handlowa | SUPT MOTION |
| Orzecznictwo | ce,ISO9001,CCC |
| Numer modelu | VCAP0020-0160-00A |
| Minimalne zamówienie | ≥2 |
| Cena | $195.00/pieces >=1 pieces |
| Szczegóły pakowania | Niestandardowe opakowanie itp. |
| Czas dostawy | 1-5 produktów wysyłka 5-7 dni, próbki 3-5 dni, hurt do uzgodnienia |
| Zasady płatności | T/T |
| Możliwość Supply | Do negocjacji |
Szczegóły Produktu
| Gwarancja | 3 miesiące-1 rok | Stosowanie | ŁÓDŹ, samochód, rower elektryczny, sprzęt gospodarstwa domowego, UAV, druk 3D, mikroskop, robot, wen |
|---|---|---|---|
| Typ | Mikrosilnik | Moment obrotowy | Upraszanie |
| Budowa | Magnes trwały | Komutacja | Szczotka |
| Funkcja ochrony | Całkowicie zamknięty | Prędkość (RPM) | Zmienna prędkość |
| Nazwa produktu | liniowy silnik cewki drgającej | Napięcie znamionowe | 4,4 V |
| Siła szczytowa | 20N | Ciągła siła | 5.3N |
| Port | Port Szanghaju | Udar | 16mm |
opis produktu
Opis produktu
SUPT VCAP0020-0160-00A to wysokowydajny silnik z płaską cewką drgającą, zaprojektowany specjalnie do precyzyjnych zastosowań w sterowaniu ruchem z średnim skokiem. Zapewnia siłę szczytową 20 N, siłę ciągłą 5,3 N i całkowity skok 16 mm, zapewniając równowagę między odległością skoku a odpowiedzią dynamiczną, co czyni go idealnym do automatyki przemysłowej i sprzętu optycznego. Przy grubości zaledwie 22,5 mm, ten płaski silnik z cewką drgającą jest idealny do smukłych platform pozycjonujących osi XY, maszyn do inspekcji wyświetlaczy płaskich i sprzętu do przetwarzania laserowego. Jego wysokowydajny obwód magnetyczny zapewnia płynne, niskoszumowe generowanie siły bez efektu zgrzytania, obsługując ruch posuwisto-zwrotny o wysokiej częstotliwości do 500 Hz. Jego wymiary 59 × 50 × 22,5 mm umożliwiają montaż w układzie macierzy i synchronizację wieloosiową, znacznie usprawniając integrację sprzętu. Ten płaski silnik z cewką drgającą ma maksymalne napięcie robocze 27,6 V i charakteryzuje się doskonałą stabilnością termiczną i niskim wydzielaniem ciepła, zapewniając stabilną pracę w trybie ciągłym. Ze stałą siły elektromotorycznej wstecznej 4,4 V/m/s, zapewnia niezawodną kontrolę prędkości i pozycji. Ten model płaskiego silnika z cewką drgającą jest szeroko stosowany w testowaniu FPD, skanowaniu optycznym, cyfrowych systemach obrazowania, precyzyjnych etapach pozycjonowania i małych modułach automatyki.
Zastosowanie:
1. Platforma XY do sprzętu do inspekcji pikseli wyświetlaczy płaskich
2. Precyzyjny system pozycjonowania drukarek etykiet elektronicznych
3. Sterowanie ruchem kompaktowych grawerek laserowych
4. Mechanizm ruchu soczewki do sprzętu do sortowania optycznego
Parametry techniczne:
| Model produktu | Siła szczytowa (N) |
Siła ciągła przy 25°C (N) |
Całkowity skok (mm) |
Maksymalne napięcie (V) |
Stała siły elektromotorycznej wstecznej (V/m/s) |
Długość (mm) |
Szerokość (mm) |
Wysokość (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0160-00A:
| Parametr | wartość | Parametr | wartość |
| Model | VCAP0020-0160-00A | Siła szczytowa | 20N |
| Siła ciągła (25°C) | 5.3N | Całkowity skok | 16mm |
| Napięcie maksymalne | 27.6V | Stała siły elektromotorycznej wstecznej | 4.4V/m/s |
| Długość | 59mm | Szerokość | 50mm |
| Wysokość | 22.5mm | Klasa izolacji | Klasa B |
Szczegółowe obrazy
Certyfikaty
Nasza firma
Suzhou Unite Precision Technology Co,Ltd.(SUPT Motion) to firma inżynieryjno-produkcyjna zajmująca się dostarczaniem siłowników liniowych z cewką drgającą i platform liniowych. SUPT Motion oferuje zarówno standardowe produkty dystrybucyjne, jak i niestandardowe rozwiązania OEM średnio- i wielkoseryjne. Głównym produktem są siłowniki liniowe i obrotowe oparte na cewce drgającej oraz liniowe silniki z magnesami trwałymi bezszczotkowymi.
Firma posiada silne możliwości badawczo-rozwojowe i doskonały system obsługi posprzedażnej. SUPT Motion jest w stanie projektować i produkować silniki z cewką drgającą, silniki liniowe i wszelkiego rodzaju platformy ruchu liniowego zgodnie ze specyficznymi wymaganiami klienta. Dzięki wieloletniemu doświadczeniu, nasz międzynarodowy zespół inżynierów i pracowników produkcyjnych jest w stanie zapewnić najbardziej zaawansowaną technologię i produkty najwyższej jakości dla klientów i dealerów silników z cewką drgającą i silników liniowych z Azji, Ameryki Północnej, Europy i całego świata.
Firma jest w stanie zapewnić opłacalne rozwiązania dla Państwa dużych wymagań produkcyjnych OEM, dzięki swojej lokalizacji w centrach produkcyjnych Suzhou. Będziemy nadal doskonalić technologię i dążyć do perfekcji w jakości. Kierując się zasadą SUPT Motion: Wysoka jakość jest naszym celem, zadowolenie klienta jest naszym zobowiązaniem. Dzięki naszemu ścisłemu działowi jakości i działowi produkcji zapewniamy, że nasze wysokiej jakości i niedrogie produkty silnikowe są bardziej opłacalne w obsłudze klientów, co zapewnia im silną konkurencyjność.
FAQ
1. Czy jesteś producentem?
ODP: Tak, jesteśmy fabryką i w 100% producentem.
2. Jak mogę uzyskać wycenę?
ODP: Proszę podać szczegółowe wymagania dotyczące produktu, takie jak specyfikacja, ilość, wymagania dotyczące opakowania itp.
3. Jak długo mogę je otrzymać?
ODP: Zazwyczaj próbki potrzebują 7-10 dni roboczych.
Produkcja masowa potrzebuje 12-18 dni roboczych.
Zależy to od Państwa ilości.
4. Czy możesz produkować według próbek?
ODP: Tak, możemy produkować według Państwa próbek lub rysunków technicznych.
5. Jakie są Państwa warunki płatności?
ODP: T/T 50% jako depozyt, a 50% zostanie zapłacone przed wysyłką. Pokażemy Państwu zdjęcia produktu i opakowań przed zapłaceniem salda.
6. Jakie są Państwa warunki dostawy?
ODP: EXW, FOB.
Nasza usługa
Usługa:
A. Wskaźniki techniczne i specyfikacje mogą być dostosowane.
B. Darmowa próbka, odbiór frachtu.C. Zadowalająca obsługa posprzedażna.
D. Elastyczne MOQ.
Dlaczego warto nas wybrać:
A. 100% producent.
B. Bogate doświadczenie produkcyjne.
C. Zaawansowane maszyny.
D. Ścisły system kontroli jakości.
