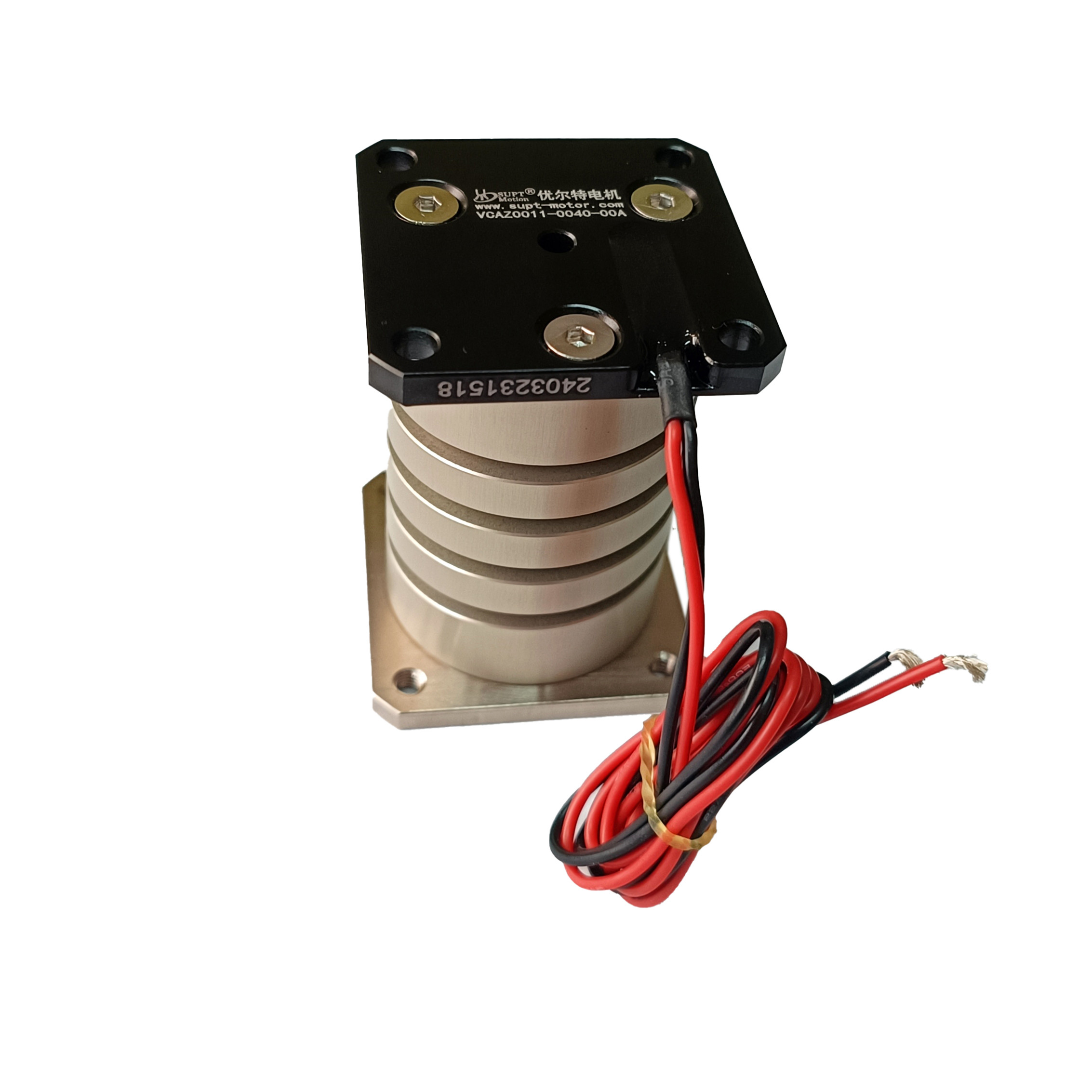

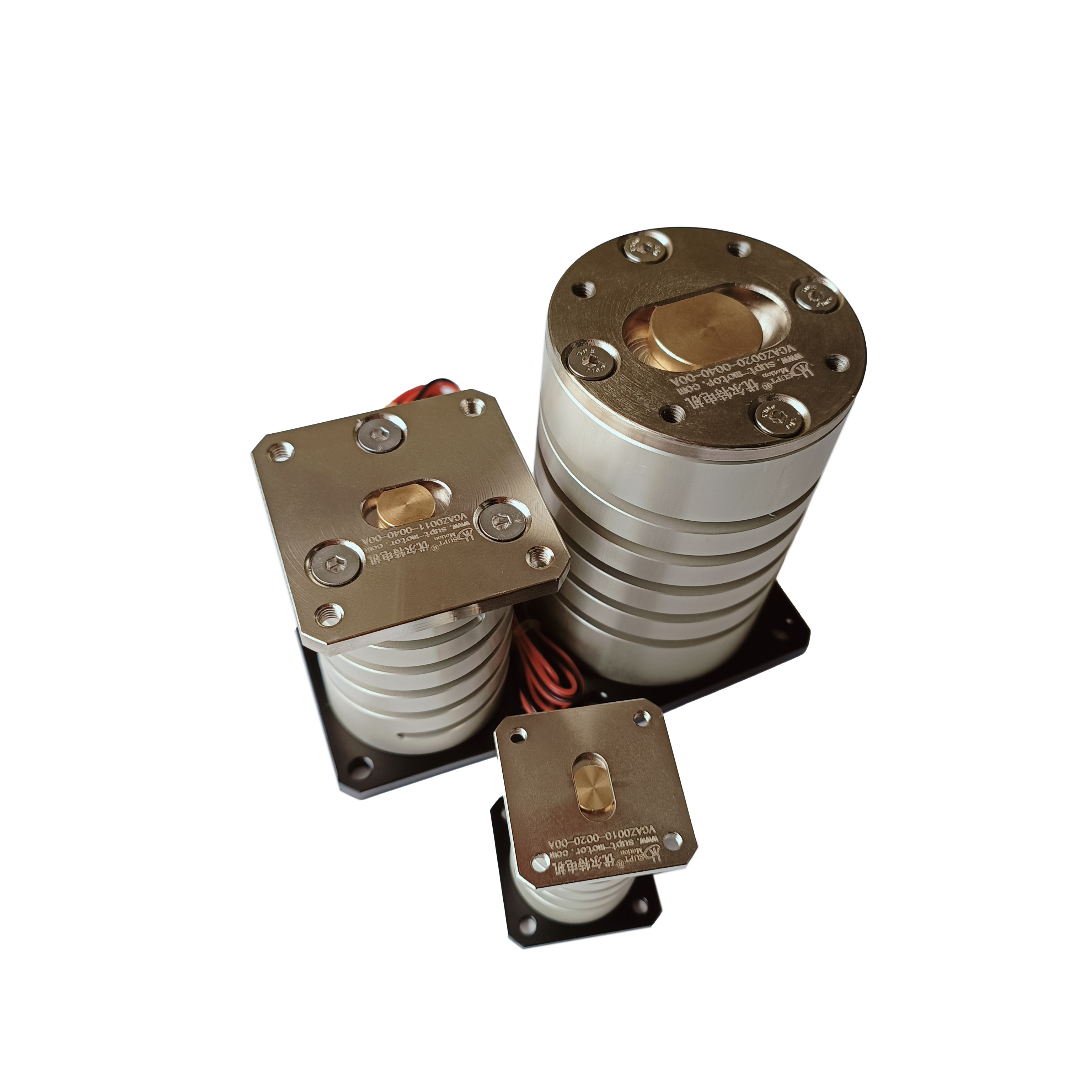

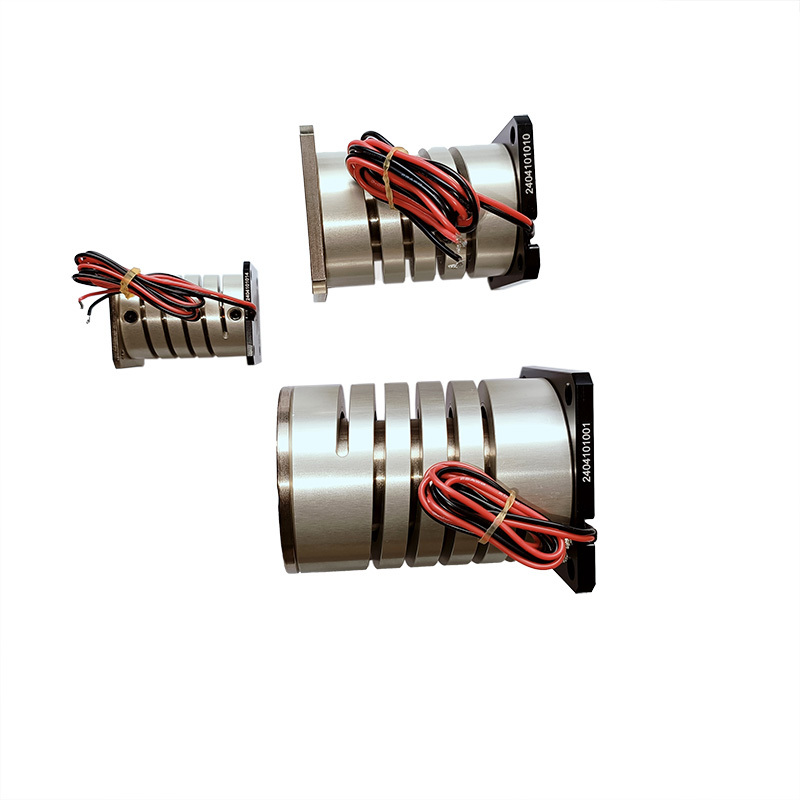

Wysokiej prędkości, kompaktowy, drgający, głosowy, cewkowy aktuator do systemów automatyki precyzyjnej

  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
Miejsce pochodzenia Chiny, Suzhou
Nazwa handlowa SUPT MOTION
Orzecznictwo ISO9001
Numer modelu Seria VAZ
Minimalne zamówienie 1 szt
Cena $116
Szczegóły pakowania Niestandardowe opakowanie itp.
Czas dostawy 1-5 sztuk, 5 dni. >20szt.,Do uzgodnienia
Zasady płatności T/T
Możliwość Supply Do negocjacji
Szczegóły Produktu
Typ silnika Silniki wibracyjne Siła szczytowa 10,2N
Specyfikacje modelu VCZA0010-0020-00A Prąd rozruchowy 1,6A
Napięcie znamionowe 14,8 V Moc @ Fp 56,3 W
Udar 1,5 mm Masa siłownika 69g
Prędkość Wysoki Siła ciągła 2,2 n
Typ Mikrosilnik Funkcja ochrony Całkowicie zamknięty
Zostaw wiadomość
opis produktu

Opis produktu:

SUPTMOTION VCAZ Compact Vibration Voice Coil Actuator is a high-performance linear voice coil motor designed for precision automation systems requiring accurate motion control within limited installation spaceNowoczesne urządzenia automatyczne stosowane w przemyśle, takim jak produkcja półprzewodników, montaż elektroniki, wyrównanie optyczne,i precyzyjna inspekcja często wymaga kompaktowych silników drgających zdolnych do wysokiej prędkości i wysokiej precyzji.
Ten kompaktowy silnik wibracyjny zapewnia szybką reakcję dynamiczną.Wyjątkowe osiągi przyspieszenia umożliwiają systemom automatyki szybkie ruchy start-stop i precyzyjne regulacje pozycji, co czyni go idealnym wyborem dla zastosowań wymagających krótkich czasów cyklu i wysokiej wydajności produkcji.
Wykorzystując kompaktową konstrukcję konstrukcyjną, wibrujący silnik wiertniczy w pełni integruje się z platformami mikro-pozycjonowania, modułami robotycznymi i kompaktowymi systemami automatyki.Pomimo małego odcisku, ten siłownik zapewnia wysoką gęstość siły, zapewniając solidną moc napędową do zastosowań z wysoką precyzją.

Charakterystyka:

Rodzaj: silnik drgający, elastyczny silnik wiertniczy z dyskiem drgającym, silnik wiertniczy z wiertniczką drgającą

1.Konstrukcja kompaktowego napędownika cewki głosowej

2Wysoka precyzja pozycjonowania

3.Szybka reakcja i duże przyspieszenie

4.Gładki napęd bezpośredni, ruch liniowy

5.Długa żywotność i niezawodna wydajność

Parametry produktu:

Uderzenie: 1,5 mm
Siła ciągła: 2,2 N
Siła szczytowa: 10,2 N
Powtarzalność: ±0,5 μm
Maksymalna prędkość: 1,8 m/s
Odpowiedź częstotliwości: 250 Hz



Numer modelu VCAZ0010-0020-00A
Parametry cewki Tolerancja Symbol Wartość Jednostka
DCR ± 10% R 9.5 Ω
Napięcie szczytowe wartość standardowa Vp 14.8 V
Maksymalny prąd wartość standardowa IP 1.6 A
Stała siły ± 7,5% KF 2.7 N/A
Wsteczna stała PEM wartość standardowa KD 2.7 V/M/Sec
Indukcyjność ± 30% L 0.37 mH
Parametry aktuatora Symbol Wartość Jednostka
Siła szczytowa Fp 10.2 N
Ciągła siła zatrzymania Fc 2.2 N
Stała siłownika Ka 0.87 N/W
Elektryczna stała czasu Te 0.04 mili-sek
Pmax Pp 24 W
Udar mózgu S 1.5 mm
Wypróżnienie z każdej strony cewki CL 0.8 mm
Odporność termiczna Inne 20 °C/W
Maksymalna dopuszczalna temperatura Tmax 150 °C
Waga cewki WTc 13 g
Masę stali magnetycznej WTE 56 g
Masa siłownika WTa 69 g



Wysokiej prędkości, kompaktowy, drgający, głosowy, cewkowy aktuator do systemów automatyki precyzyjnej 0

Zastosowanie:

1Precyzyjne systemy automatyki

2Mikro etapy pozycjonowania

3Sprzęt montażowy elektroniki

4Systemy kontroli półprzewodników



Główne zastosowania silnika wiertniczego:
1Przemysł półprzewodnikowy:przewody, cięcie, wiercenie, systemy transportowe, spawanie, robotyka.
2.Działanie zaworu w terenie:Typy zawórów pomiarowych, układy badania ciśnienia, chemika zaworu pneumatycznego
system wtrysku.
3Przemysł mikro maszynowy: systemy podsycania, mikrowiercenie, precyzyjne pieczętowanie.
4System drgań: stół wstrząsający, platforma drgań.
5- Obszar medyczny: Układy mikro-wstrzyknięcia, urządzenia oddechowe, urządzenia badawcze.
6.Technologia lotnicza: system sterowania lotem, system informacji zwrotnej pilota.
7.Pokres zastosowania komercyjnego: Komputer pompy chłodzącej z systemem automatycznego skupiania w miniaturze kamer.
8.Przemysł automatyczny: sprzęt laserowy, sprzęt dystrybucyjny, sprzęt badawczy, maszyny włókiennicze.



Wysokiej prędkości, kompaktowy, drgający, głosowy, cewkowy aktuator do systemów automatyki precyzyjnej 1
