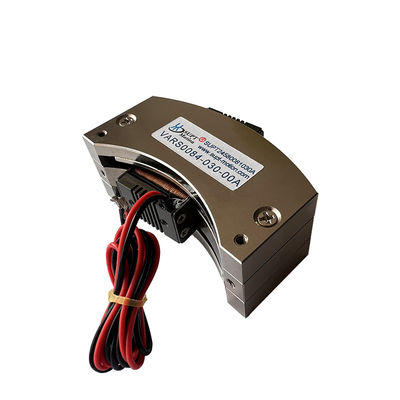

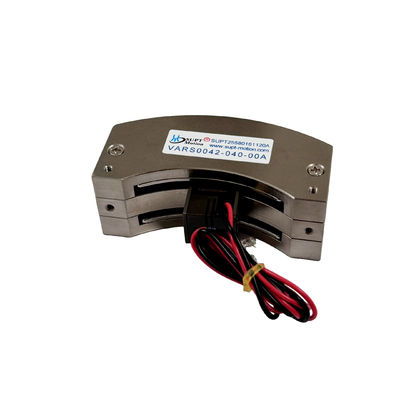

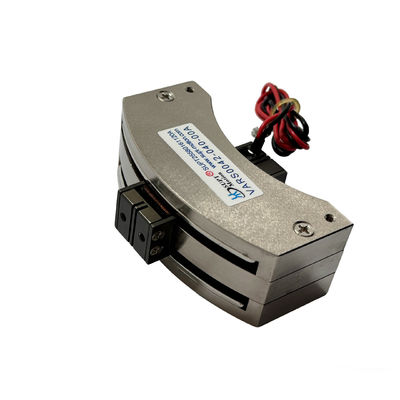

Wysokiej precyzji Mikro Rotary Voice Coil Motor do inspekcji i pomiaru płytek

  • High Precision Micro Rotary Voice Coil Motor For Wafer Inspection And Measurement
  • High Precision Micro Rotary Voice Coil Motor For Wafer Inspection And Measurement
  • High Precision Micro Rotary Voice Coil Motor For Wafer Inspection And Measurement
  • High Precision Micro Rotary Voice Coil Motor For Wafer Inspection And Measurement
Miejsce pochodzenia Chiny, Suzhou
Nazwa handlowa SUPT MOTION
Orzecznictwo CE, ISO9001
Numer modelu VARS0042-040-00A
Minimalne zamówienie 1 szt
Cena $112-$190
Szczegóły pakowania Dostosowane opakowanie itp.
Czas dostawy <i>1-5pcs ,5 days .</i> <b>1-5 sztuk, 5 dni.</b> <i>&gt;20pcs ,To be negotiated</i> <b>&gt;20szt. Do
Zasady płatności T/T
Możliwość Supply Do negocjacji
Szczegóły Produktu
Funkcja ochrony Całkowicie zamknięty Aplikacja Produkt automatyczny
Woltaż 3,5 V Szczytowy ciąg 0,42 Nm
rozmiar 82*53,6*30,3mm Udar 40 °
Tworzywo Stop aluminium Metoda uruchomienia Spirala głosowa
Gwarancja 3 miesiące-1 rok Prędkość znamionowa 100 obr./min
Powrót Stała EMF (LL) (Kb) 0,12 Masa cewki (g) 38
Podkreślić

Wysokiej precyzji obrotowy silnik zwojowy głosowy

,

silnik mikro-głosowy do kontroli płytek

,

silnik zwrotny głosowy z gwarancją
Zostaw wiadomość
opis produktu

Opis produktu:

W urządzeniach do kontroli płytek i metrologii, obrotowy silnik wiertniczy jest podstawowym elementem napędowym do osiągnięcia precyzyjnej inspekcji skanującej.Wykorzystanie wysokiej przepustowości i wysokiej precyzji napędu bezpośredniego, może napędzać sondy kontrolne lub soczewki optyczne do wykonywania wysokiej częstotliwości, małych kątów obracających skanów wokół powierzchni płytki.W połączeniu z optymalizacją algorytmów ze specjalistycznych sterowników ruchu, co umożliwia identyfikację wad na poziomie nanometrów i dokładne pomiary.skutecznie tłumi zakłócenia drgań, a także zapewnia precyzyjne wychwytywanie wad nanowymiarowych podczas inspekcji wad płytek i skanowania wzorców obwodów.Spełnia również wymagania ruchu obrotowego platform regulacyjnych płytek o trzech stopniach swobody, umożliwiające precyzyjne regulacje kątowe wzdłuż osi θx/θy, zapewniające niezawodne wsparcie dla kontroli wydajności w procesach produkcji półprzewodników.

Charakterystyka:

Lekka waga cewki napędowej, krótki czas reakcji i wysoka częstotliwość.

Rodzaje produktów: obrotowe silniki nawigacyjne, oscylujące silniki nawigacyjne, silniki nawigacyjne w kształcie łuku.
Dokładność pozycjonowania: ±0,08°
Zakres momentu obrotowego: 0,42 N·m
Prędkość obrotowa: 100-800 r/min


Parametry produktu:

Model produktu
Najwyższy moment obrotowy
(N-m)		 Moment obrotowy ciągły
przy 25°C ((N-m)

Całkowity cios
stopnie

(stopień)

 Maksymalne napięcie
(V)		 Wsteczna stała EMF
(V/m/s)		 Waga cewki ((g) Długość
(mm)		 Szerokość
(mm)		 Wysokość
(mm)
VARS0008-026-00A 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
VARS0017-090-00A 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
VARS0022-032-00A 0.22 0.12 32 15.5 0.16 21.5 60 60 36
VARS0042-040-00A 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
VARS0077-020-00A 0.77 0.63 20 6.7 0.24 66 75 50 30
VARS0084-030-00A 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
VARS0120-020-00A 1.2 0.5 20 8.4 0.67 65 81 73.4 32
VARS0350-060-00A 3.5 1.6 60 26.3 0.4 350 ¥169.6 ¥169.6 63
VARS0706-014-00A 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
VARS4520-030-00A 45.2 19 30 71.5 4.3 1350 ¥240   78

Zastosowanie:

Główne zastosowania silnika wiertniczego:
1Przemysł półprzewodnikowy:przewody, cięcie, wiercenie, systemy transportowe, spawanie, robotyka.

2.Działanie zaworu w terenie:Typy zawórów pomiarowych, układy badania ciśnienia, chemika zaworu pneumatycznegosystem wtrysku.
3Przemysł mikro maszynowy: systemy podsycania, mikrowiercenie, precyzyjne pieczętowanie.
4System drgań: stół wstrząsający, platforma drgań.
5- Obszar medyczny: Układy mikro-wstrzyknięcia, urządzenia oddechowe, urządzenia badawcze.
6.Technologia lotnicza: system sterowania lotem, system informacji zwrotnej pilota.
7.Pokres komercyjnego użytku: Komputer pompy chłodzącej System ostrości.
8Przemysł automatyczny: sprzęt laserowy,rozdajnik, sprzęt do badań, maszyny włókiennicze.

Wysokiej precyzji Mikro Rotary Voice Coil Motor do inspekcji i pomiaru płytek 0
