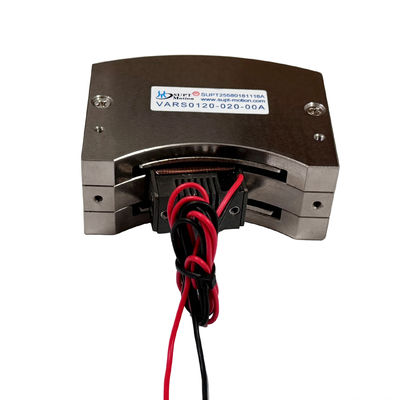

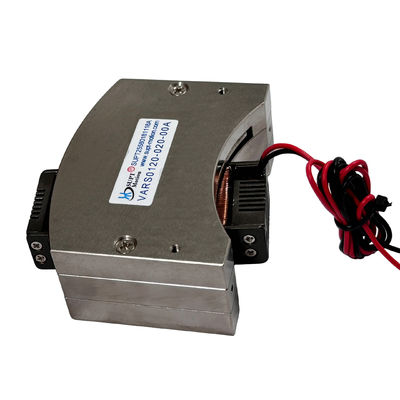

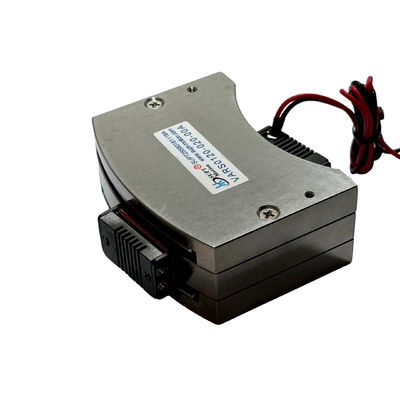

Precyzyjny silnik obrotowy z cewką drgającą do urządzeń inspekcji płytek półprzewodnikowych

  • High-Precision Rotary Voice Coil Motor For Semiconductor Wafer Inspection Equipment
  • High-Precision Rotary Voice Coil Motor For Semiconductor Wafer Inspection Equipment
  • High-Precision Rotary Voice Coil Motor For Semiconductor Wafer Inspection Equipment
Miejsce pochodzenia Chiny, Suzhou
Nazwa handlowa SUPT MOTION
Orzecznictwo ISO9001-2000
Numer modelu Seria VARS
Minimalne zamówienie 1 szt
Cena $102-$210
Szczegóły pakowania opakowania kartonowe itp.
Czas dostawy <i>1-5pcs ,5 days .</i> <b>1-5 sztuk, 5 dni.</b> <i>&gt;20pcs ,To be negotiated</i> <b>&gt;20szt. Do
Zasady płatności T/T
Możliwość Supply Zbywalny

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Waga 65G Długość 81mm
Woltaż 8,4 V Model produktu VARS0120-020-00A
Siła szczytowa 1,2 Nm Całkowity udar 20 °
Typ Mikrosilnik Materiał obudowy Aluminium
Typ ruchu Obrotowy
Możesz zaznaczyć potrzebne produkty i komunikować się z nami na tablicy ogłoszeń.
Model Cena
VARS0022-0032-00B 210 dolarów.
VARS0048-0030-00A 175 dolarów
VARS0706-0014-00A 150 $
Zostaw wiadomość
Model Cena
opis produktu
Opis produktu:
Precyzyjny, odporny na promieniowanie próżniowe silnik obrotowy z cewką głosową, zaprojektowany specjalnie do trudnych warunków inspekcji płytek półprzewodnikowych, może działać stabilnie w próżni 10⁻⁶ Pa i przy silnym promieniowaniu. Silnik wykorzystuje specjalne, odporne na promieniowanie materiały izolacyjne, z uzwojeniami wolnymi od lotnych związków organicznych, aby uniknąć zanieczyszczenia powierzchni płytki. Obsługuje ciągły obrót pod wieloma kątami i precyzyjne pozycjonowanie kątowe, służąc do napędzania sond inspekcyjnych w celu regulacji orientacji. Bezdotykowa konstrukcja obrotowa zapewnia brak zużycia i brak generowania cząstek, spełniając wymagania czystych pomieszczeń przemysłu półprzewodnikowego. Wyjście momentu obrotowego jest płynne, dokładność pozycjonowania sięga ±0,08°, a prędkość reakcji jest szybka, co sprawia, że ​​nadaje się do inspekcji wad płytek, pomiarów wymiarowych i innego sprzętu w celu poprawy wydajności inspekcji i dokładności danych, wspierając automatyzację linii produkcyjnych półprzewodników.




Cechy:

  • Nazwa produktu: Obrotowy silnik z cewką głosową
  • Waga: 65g
  • Rozmiar: 81*73.4*32mm
  • Nazwa: Obrotowy silnik z cewką głosową
  • Skok: 20°
  • Żywotność: 10000h
  • Poziom próżni: 10⁻⁶ Pa
  • Odporność na promieniowanie: ≥10⁵ Gy
  • Dokładność pozycjonowania: ±0,08°
  • Zakres momentu obrotowego: 1,2 N·m
  • Prędkość obrotowa: 100-800 obr./min
  • Stopień ochrony: IP67 (uszczelniony próżniowo)
  • Cecha szczególna: Zakrzywiony silnik z cewką głosową, obrotowy VCM, obrotowy silnik z cewką głosową

Parametry techniczne:

Parametry Szczegóły
Typ Obrotowy silnik z cewką głosową (obrotowy VCM, obrotowy siłownik z cewką głosową)
Gwarancja 1 rok
Skok 20°
Moment szczytowy 1.2N-m
Hałas Niski
Rozmiar 81*73.4*32mm
Długość 81mm
Prędkość Wysoka
Waga 65g
Napięcie 8.4V
Model produktu
Moment szczytowy
(N-m)		 Moment ciągły
przy 25°C (N-m)		 Całkowity skok
stopnie
(stopień)		 Maksymalne napięcie
(V)		 Stała EMF wstecznego
(V/m/s)		 Waga cewki (g) Długość
(mm)		 Szerokość
(mm)		 Wysokość
(mm)
VARS0008-026-00A 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
VARS0017-090-00A 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
VARS0022-032-00A 0.22 0.12 32 15.5 0.16 21.5 60 60 36
VARS0042-040-00A 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
VARS0077-020-00A 0.77 0.63 20 6.7 0.24 66 75 50 30
VARS0084-030-00A 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
VARS0120-020-00A 1.2 0.5 20 8.4 0.67 65 81 73.4 32
VARS0350-060-00A 3.5 1.6 60 26.3 0.4 350 ∮169.6 ∮169.6 63
VARS0706-014-00A 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
VARS4520-030-00A 45.2 19 30 71.5 4.3 1350 ∮240   78

Zastosowania:

W procesach inspekcji wad płytek i pakowania układów scalonych, obrotowe silniki z cewką głosową, z dokładnością pozycjonowania kątowego w granicach ±0,1°, napędzają sondy inspekcyjne do wykonywania wysokiej częstotliwości, małej amplitudy skanów obrotowych po powierzchni płytki. Jego konstrukcja bez struktur mechanicznych eliminuje błędy luzu, a w połączeniu z czasem reakcji na poziomie milisekund, może precyzyjnie uchwycić drobne szczegóły obwodów układów scalonych, osiągając wykrywanie defektów na poziomie nanometrów i zapewniając kluczowe wsparcie dla kontroli wydajności w produkcji półprzewodników.
