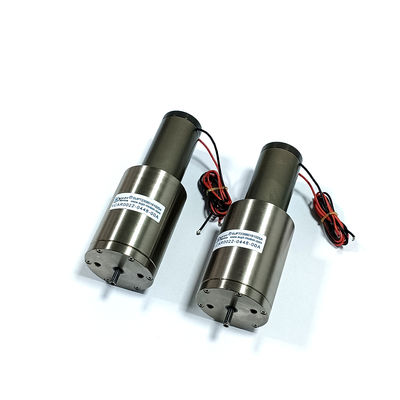

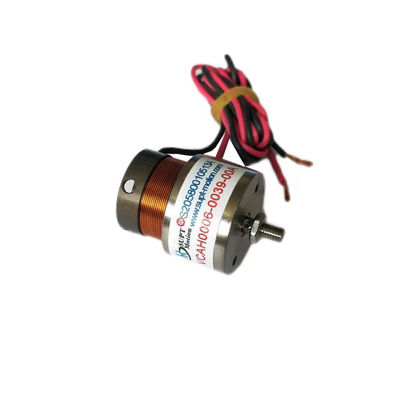

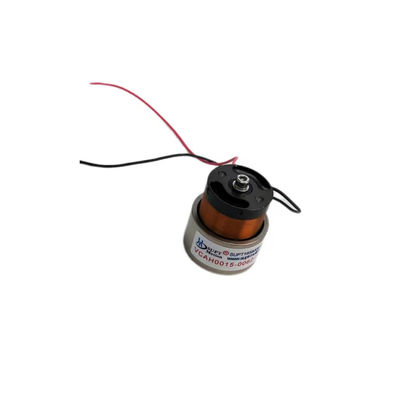

Hiah Stability Linear Voice Coil Motor dla szybkich systemów autofokusu kamer

  • Hiah Stability Linear Voice Coil Motor For High Speed Camera Autofocus Systems
  • Hiah Stability Linear Voice Coil Motor For High Speed Camera Autofocus Systems
  • Hiah Stability Linear Voice Coil Motor For High Speed Camera Autofocus Systems
Miejsce pochodzenia Chiny, Suzhou
Nazwa handlowa SUPT MOTION
Orzecznictwo ISO9001,CE,3C
Numer modelu Seria VCAB
Minimalne zamówienie 1 szt
Cena $113-$170
Szczegóły pakowania Dostosowane opakowanie itp.
Czas dostawy <i>1-5pcs ,5 days .</i> <b>1-5 sztuk, 5 dni.</b> <i>&gt;20pcs ,To be negotiated</i> <b>&gt;20szt. Do
Zasady płatności T/T
Możliwość Supply do negocjacji
Szczegóły Produktu
Gwarancja 3 miesiące-1 rok Model produktu VCAB0044-0040-00A
Waga (g) 46,5 Siła szczytowa (N) 44
Całkowity skok (mm) 4 Maksymalne napięcie （V） 18.3
Aplikacja Produkt automatyczny Prędkość Wysoki
Typ produktu liniowy silnik cewki drgającej Komutacja Szczotka
Siła ciągła (N) 16,3N Pola aplikacji Elektronika 3C, półprzewodniki, automatyka, optyka, sprzęt inspekcyjny
Precyzja Wysoki
Podkreślić

silnik z linijną cewką głosową do autofokusu

,

silnik liniowy kamery szybkiego ruchu

,

stabilizacja liniowy silnik dźwiękowy
Zostaw wiadomość
opis produktu

Opis produktu:

Ponieważ kamery przemysłowe, systemy wizyjne, obrazowanie w nadzorze, optyka medyczna i zaawansowany sprzęt optyczny wymagają coraz wyższej jakości obrazu, systemy ogniskowania obiektywów szybko ewoluują z tradycyjnych mechanizmów mechanicznych w kierunku szybkich, zamkniętych pętli, rozwiązań mikro-pozycjonowania.

Wraz z ciągłą poprawą jakości obrazowania i wymagań automatyzacji dla aparatów cyfrowych, kamer przemysłowych i inteligentnych urządzeń, na wydajność systemów ogniskowania obiektywów nakładane są wyższe wymagania. Silniki liniowe z cewką głosową (LVCM), charakteryzujące się bezpośrednim napędem liniowym, szybką reakcją dynamiczną i wysoką dokładnością pozycjonowania, stały się podstawowym rozwiązaniem napędowym dla nowoczesnych systemów autofokusa w aparatach.

W systemie ogniskowania z silnikiem z cewką głosową silnik bezpośrednio napędza grupę soczewek wzdłuż osi optycznej za pomocą siły elektromagnetycznej, umożliwiając szybki i płynny ruch liniowy dla precyzyjnego autofokusa. W porównaniu z tradycyjnymi silnikami krokowymi lub mechanizmami z napędem zębatym, LVCM działają bez kontaktu mechanicznego, luzu w przekładni lub tarcia, co znacznie poprawia dokładność i powtarzalność ogniskowania. To sprawia, że są idealne do zastosowań ogniskowania o wysokiej częstotliwości i mikro-skoku.

Podczas szybkiego działania autofokusa (AF), liniowe silniki z cewką głosową zapewniają wysokie przyspieszenie i szybką reakcję, pozwalając obiektywowi na szybkie wyszukiwanie i blokowanie optymalnego punktu ostrości. To znacznie skraca czas ogniskowania i zwiększa ogólną wydajność fotografowania. Płynny i ciągły ruch minimalizuje również wibracje i hałas, co jest szczególnie korzystne w przypadku nagrywania wideo i obrazowania o dużym powiększeniu.

Cechy:

  • Dokładność ogniskowania w mikronach / sub-mikronach
  • Reakcja w milisekundach dla szybkiego autofokusa
  • Płynny ruch bez drgań i luzów
  • Wysoka powtarzalność i długotrwała stabilność
  • Kompaktowa konstrukcja ułatwiająca integrację modułu obiektywu



Specyfikacje techniczne:

Skok: 4 mm

Siła ciągła: 16,3 N

Siła szczytowa: 44 N

Stała siły: N/A

Rezystancja: 15,25 Ω

Masa: dobra

Wymiary: 200*400*400cm

Prąd roboczy: 1,2 A

Parametry produktu:

Model produktu Siła szczytowa
(N)		 Siła ciągła
at 25℃(N)		 Całkowity skok
(mm)		 Maksymalne napięcie
(V)		 Stała EMF wstecznego
(V/m/s)		 Waga cewki
(g)		 Średnica stojana Gwint na końcu wału
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2(Zewnętrzny)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5(Zewnętrzny)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3(Zewnętrzny)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3(Zewnętrzny)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Wał ∮4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3(Zewnętrzny)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3(Wewnętrzny)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3(Wewnętrzny)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3(Zewnętrzny)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3(Wewnętrzny)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3(Wewnętrzny)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3(Wewnętrzny)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3(Wewnętrzny)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3(Zewnętrzny)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3(Wewnętrzny)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3(Wewnętrzny)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3(Wewnętrzny)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 wał ∮10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3(Wewnętrzny)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3(Wewnętrzny)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 wał ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 wał ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 wał ∮8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 wał ∮10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 wał ∮10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 wał ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 wał ∮10

Hiah Stability Linear Voice Coil Motor dla szybkich systemów autofokusu kamer 0

Zastosowania:

  • Autofokus kamery przemysłowej (AF wizji maszynowej)
  • Inteligentne systemy monitoringu i obrazowania o dużej prędkości
  • Ogniskowanie w endoskopii medycznej / obrazowaniu mikroskopowym
  • Systemy obiektywów AOI / inspekcji wizualnej
  • Wysokiej klasy fotografia i sprzęt do obrazowania naukowego

Hiah Stability Linear Voice Coil Motor dla szybkich systemów autofokusu kamer 1
