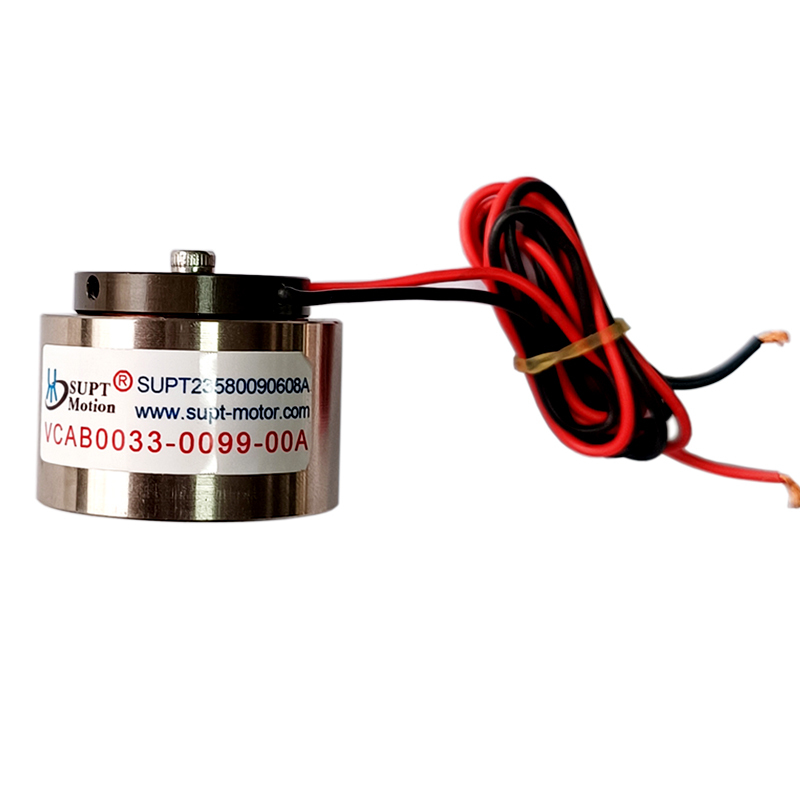

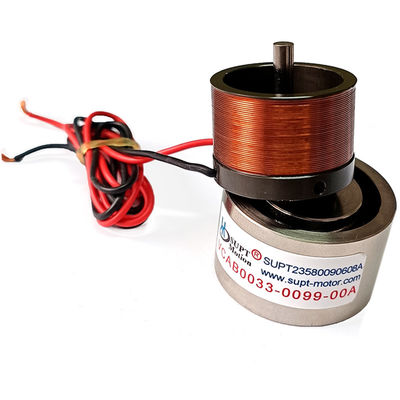

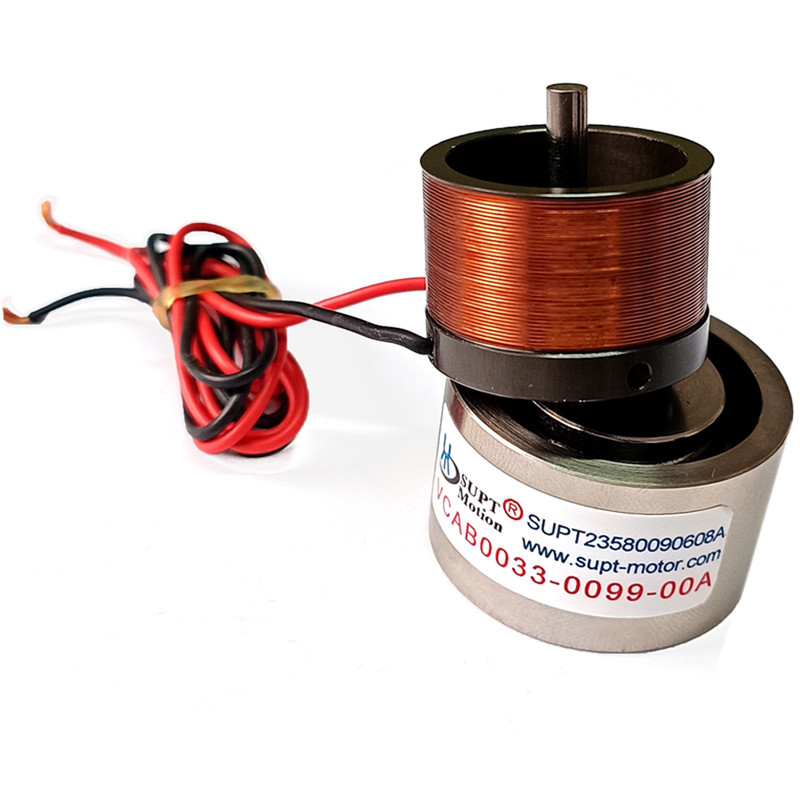

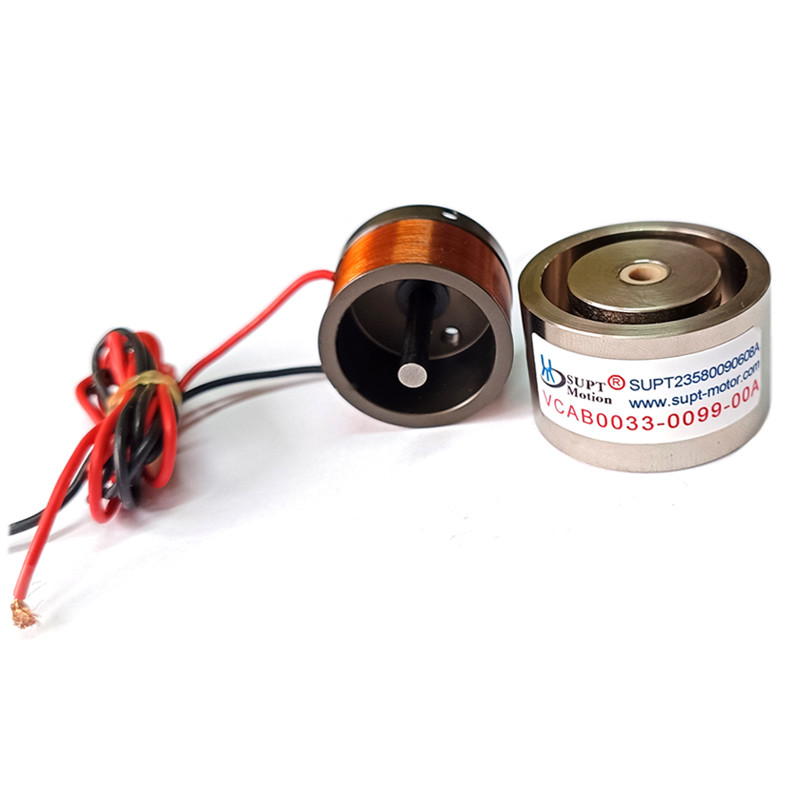

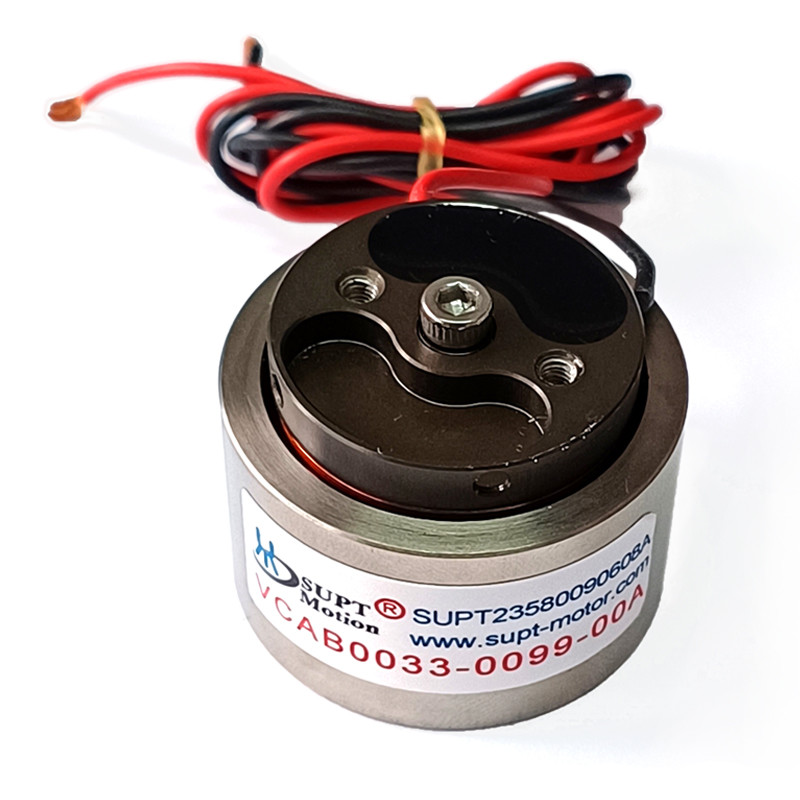

24V silnik linijnej cewki głosowej o wysokiej odporności do montażu elektroniki 3C
| Miejsce pochodzenia | Chiny, Suzhou |
|---|---|
| Nazwa handlowa | SUPT MOTION |
| Orzecznictwo | ISO9001,CE,3C |
| Numer modelu | Seria VCAB |
| Minimalne zamówienie | 2szt |
| Cena | $102-$160 |
| Szczegóły pakowania | Dostosowane opakowanie itp. |
| Czas dostawy | <i>1-5pcs ,5 days .</i> <b>1-5 sztuk, 5 dni.</b> <i>>20pcs ,To be negotiated</i> <b>>20szt. Do |
| Zasady płatności | T/T |
| Możliwość Supply | Do negocjacji |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Gwarancja | 3 miesiące-1 rok | Model produktu | VCAB0033-0099-00A |
|---|---|---|---|
| Waga (g) | 5,87 | Siła szczytowa (N) | 33 |
| Całkowity skok (mm) | 9.9 | Maksymalne napięcie （V） | 24 |
| Aplikacja | Produkt automatyczny | Dokładność pozycjonowania | Wysoki |
| Typ produktu | liniowy silnik cewki drgającej | Komutacja | Szczotka |
| Siła ciągła (N) | 8N | Pola aplikacji | Elektronika 3C, półprzewodniki, automatyka, optyka, sprzęt inspekcyjny |
opis produktu
Opis produktu:
Silniki z linią głosową serii SUPT VCAB to silniki napędowe z napędem bezpośrednim, specjalnie zaprojektowane do szybkich, precyzyjnych ruchów na poziomie mikronowym.osiągają zaawansowane osiągi, w tym reakcję wysokiej częstotliwości, wysokiej prędkości, dużego przyspieszenia, wysokiej precyzji, beztargowej pracy i zerowego odruchu.i sprzętu badawczego.
Liniowe silniki dźwiękowe stały się jednym z najważniejszych napędów precyzyjnych w branży elektroniki 3C ze względu na ich wysoką częstotliwość, ultra-precyzyjne pozycjonowanie, wysokie przyspieszenie,i struktury ruchu bez tarciaPonieważ smartfony, tablety, urządzenia do noszenia i laptopy nadal ewoluują w kierunku cieńszych czynników kształtu i większej spójności,sprzęt automatyczny wymaga dokładności na poziomie mikrona i dynamicznej wydajności na poziomie milisekund. Liniear Voice Coil Motors są wyjątkowo odpowiednie do spełnienia tych wymagających wymagań.
W procesach montażu 3C, silniki linijne z wiertarką głosową są szeroko stosowane w szybkich systemach pick-and-place, precyzyjnych stacjach prasowych, spawaniu laserowym, sterowaniu dystrybucją, wyrównaniu FPC,produkcja modułów kamerDzięki ich bezpośredniemu napędowi, bez kołowania, bez reakcji i bez mechanicznej transmisji,Liniowe silniki zwojowe zapewniają rozdzielczość pozycyjną na poziomie nanometrówUmożliwia to bardzo stabilny ruch do zadań wymagających niezwykle precyzyjnego ustawienia, precyzyjnego sterowania głębokością prasowania lub regulowania trajektorii w czasie rzeczywistym.
Charakterystyka:
- 9.9 mm, odpowiedni do szybkiego przemieszczania się na krótkie odległości
- Odpowiedź wysokiej częstotliwości w celu szybkiej inspekcji i mikroustawienia
- Wysoka gęstość siły napędowej umożliwiająca silne przyspieszenie
- Struktura bez rdzenia z zerowym kołowaniem
- Wejście 24V dla łatwej integracji przemysłowej
- Kompaktowe i lekkie dla modułów i urządzeń wbudowanych
Ogólne specyfikacje (różne w zależności od modelu)
- Napęd nominalny: 24V
- Siła ciągła: 8 N
- Siła szczytowa: 33 N
- Uderzenie: 560 mm / dostosowywalne
- Odpowiedź częstotliwości: ≥ 100 Hz
- Powtarzalność: ≤ 1 μm
- Struktura: cewka bez rdzenia + silnik magnesowy o dużej energii
- Chłodzenie: konwekcja naturalna (chłodzenie powietrzem/płynem nieobowiązkowe)
Parametry produktu:
| Model produktu | Siła szczytowa (N) |
Ciągła siła w temperaturze 25°C ((N) |
Całkowity cios (mm) |
Maksymalne napięcie (V) |
Wsteczna stała EMF (V/m/s) |
Waga cewki (g) |
Średnica statora | Węzeł końcowy wału (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Wydział zewnętrzny) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2,5 (w zewnętrznej części) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((Wydział zewnętrzny) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((Wydział zewnętrzny) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Szybkość.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((Wydział zewnętrzny) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Wewnętrzna) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Wewnętrzna) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((Wydział zewnętrzny) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Wewnętrzna) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Wewnętrzna) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Wewnętrzna) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Wewnętrzna) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((Wydział zewnętrzny) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Wewnętrzna) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Wewnętrzna) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Wewnętrzna) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | wał ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Wewnętrzna) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Wewnętrzna) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | wiarę 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | wał ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | wiarę 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | wał ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | wał ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | wał ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | wał ¥10 |
Zastosowanie:
- Precyzyjna montaż & mikropozyskowanie
- Moduły optycznego wyrównania
- Kompaktne maszyny do badań
- Analiza medyczna / mikrofluidyka
- Etapy badań laboratoryjnych
