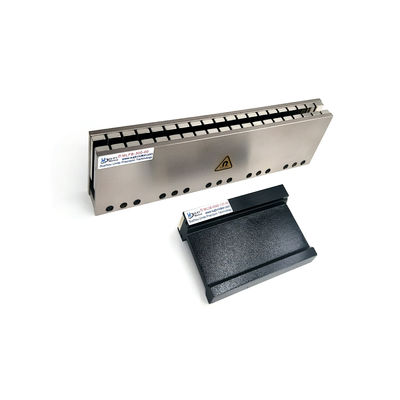

Wysokiej częstotliwości miniaturowy ultracienki silnik liniowy do kontroli płytek
| Miejsce pochodzenia | Jiangsu, Chiny |
|---|---|
| Nazwa handlowa | SUPT |
| Orzecznictwo | 3C, CE, ISO9001 |
| Numer modelu | SERIE |
| Minimalne zamówienie | ≥1 |
| Cena | $150.00/pieces >=1 pieces |
| Szczegóły pakowania | <i>in carton and as customer requirements</i> <b>w kartonie i zgodnie z wymaganiami klienta</b><br> |
| Czas dostawy | <i>1-5pcs ,5 days .</i> <b>1-5 sztuk, 5 dni.</b> <i>>20pcs ,To be negotiated</i> <b>>20szt. Do |
| Zasady płatności | T/T |
| Możliwość Supply | do negocjacji |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Gwarancja | 3 miesiące-1 rok | Stosowanie | ŁÓDŹ, Samochód, Rower elektryczny, UAV, robot, Wentylator medyczny, mikroskop, endoskop, optyka, soc |
|---|---|---|---|
| Typ | Mikrosilnik | Moment obrotowy | Upraszanie |
| Budowa | Magnes stały | Chronić funkcję | Całkowicie zamknięty |
| Prędkość (RPM) | Duża prędkość | Prąd ciągły (A) | Aktualny |
| Efektywność | czyli 1 | Nazwa produktu | Siłownik liniowy |
| Aplikacja | Produkt automatyczny | Typ silnika | Stały silnik |
| Słowa kluczowe | Mały silnik liniowy | Nazwa | Silnik serii A |
| Napięcie znamionowe | 1,2-12 V | Rozmiar | 30 mm |
| Kolor | Srebrny | Przedmiot | Mini silniki elektryczne |
| Uszczelka | w kartonie | Port | Port Szanghaju |
| Podkreślić | liniowy serwomotor wysokiej częstotliwości,ultracienki silnik do kontroli płytek,miniaturowy silnik liniowy do płytek |
||
opis produktu
Opis produktu:
Armatura silnika liniowego składa się wyłącznie z cewki bez magnesów, eliminując przyciąganie magnetyczne między ruchomymi i stacjonarnymi częściami.zapewnienie sprawnego działaniaJego lekka konstrukcja umożliwia osiągnięcie wysokiej prędkości i przyspieszenia.Uderzenie może być rozciągnięte dowolnieFunkcjonuje w sposób cichy i bezobsługowy, wyposażony jest w importowaną żywicę epoksydową pod wysoką temperaturą i ciśnieniem, wraz z wysoce elastycznymi kablami zasilania.Szeroko stosowane w sprzęcie do produkcji półprzewodników, urządzenia do precyzyjnych badań dla przemysłu wyświetlaczy płaskich, maszyn do cięcia/oznaczania laserowego i systemów kontroli wizualnej maszyny.
Technologia silników liniowych jest głównym motorem rozwoju sprzętu produkcyjnego półprzewodników, służącym jako niezbędny napęd bezpośredni do osiągnięcia precyzyjnego pozycjonowania płytek i szybkiego ruchu.
Wykorzystując wysoką precyzję, prędkość, przyspieszenie i płynne ruchy, silnik liniowy umożliwia precyzyjne wydobycie płytek z kaset w systemach transferu płytek,wysokiej dokładności umieszczania na stacjach przetwórczych, oraz szybki powrót płytek do kaset po przetworzeniu.
W ramach platform precyzyjnego pozycjonowania silniki liniowe wspierają i precyzyjnie pozycjonują płytki.Nośniki płytek muszą wykonywać ruchy kroków i skanowania na poziomie nanometrów w płaszczyźnie XY, aby zakończyć ekspozycjęW mikroskopach i urządzeniach wykrywających wady płytki muszą być również precyzyjnie przenoszone pod sondy kontrolne.
Parametry produktu:
| Parametry wydajności silnika liniowego | |||||||
| Serii A - MLCA (dynamiczny) MLFA (stator) | |||||||
| Model/Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | ||||
| Siła szczytowa ((Fp) | N | 60 | 120 | 240 | |||
| Strumień szczytowy ((lp) | Ampery | 4.8 | 4.2 | 4.2 | |||
| Siła ciągła ((Fc) | N | 20 | 40 | 80 | |||
| Prąd stały (lc) | Ampery | 1.6 | 1.4 | 1.4 | |||
| Stałe siłownika (konwersja silnika DC/3p) (Ka) | N/W | 5.65 | 7.9 | 11.2 | |||
| Stała siła napędowa ((L-L) ((Kf)) | N/Amp | 15.3 | 30.4 | 60.3 | |||
| Stała pola elektromagnetycznego z tyłu (L-L) (Kb) | V/m/sek | 8.8 | 17.6 | 34.8 | |||
| Stała elektryczna (Te) | ms | 0.3 | 0.3 | 0.3 | |||
| Odporność ((L-L)) | @25°CΩ | 4.8 | 9.4 | 19.2 | |||
| Indukcyjność ((L-L)) | - Nie. | 1.51 | 3 | 6 | |||
| Współczynnik przenoszenia ciepła ((Rth) | °C/W | *3.9 | *1.9 | **1.3 | |||
| Maksymalna temperatura cewki ((Tmax) | °C | 120 | 120 | 120 | |||
| Odbiór magnetycznego bieguna ((2T) | mm | 30 | 30 | 30 | |||
| Masa przenośnika | Kilogramowo | 0.24 | 0.42 | 0.82 | |||

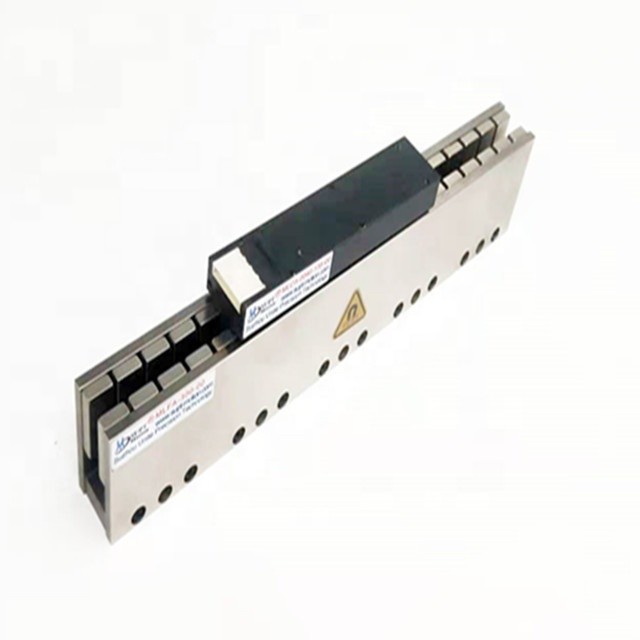

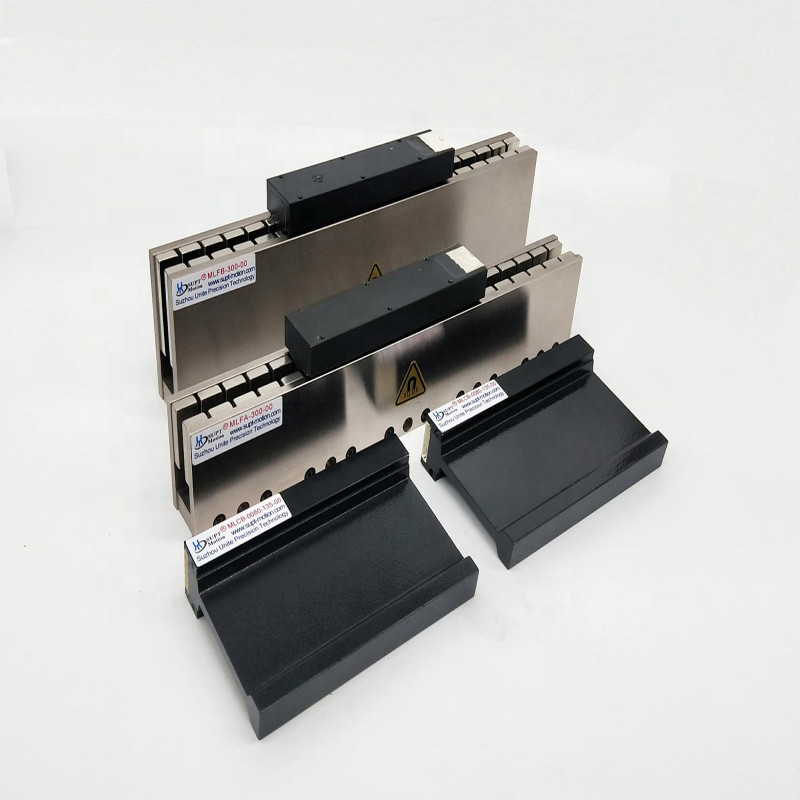

Szczegółowe obrazy
Certyfikaty
Nasza firma
Suzhou Unite Precision Technology Co., Ltd. (SUPT Motion) to firma inżynierska i produkcyjna zajmująca się dostarczaniem silnika liniowego i platformy silnika liniowego Voice Coil Actuator,SUPT Motion ma dostarczać zarówno standardowy produkt dystrybucyjny, jak i rozwiązania dla medium i dużych wolumenów OEMGłównym produktem jest napęd liniowy i obrotowy oparty na cewce głosowej oraz silnik liniowy typu magnesu stałego bez szczotek.
Firma ma silne możliwości badawczo-rozwojowe i doskonały system obsługi posprzedażowej.SUPT Motion jest w stanie według specyficznych wymagań klienta projektować i produkować silnik linijny z cewką głosową i wszelkiego rodzaju platformę ruchu liniowegoDzięki wieloletniemu doświadczeniu, nasz międzynarodowy zespół inżynierów i producentów jest w stanie dostarczyć najnowocześniejszą technologię i produkty najwyższej jakości dla Azji, Ameryki Północnej,Europa i świat różne obszary silników głosowych i silników liniowych.
Firma jest w stanie zapewnić opłacalne rozwiązanie dla dużych wymogów produkcji OEM dla Ciebie, będąc w centrach produkcyjnych w Suzhou,Będziemy nadal doskonalić technologię, dążyć do doskonałości jakości..Utrzymując zasadę SUPT Motion wysoka jakość jest naszym celem, zadowolenie klientów jest naszym zobowiązaniem.Z naszym rygorystycznym wydziałem jakości i wydziałem produkcji zapewnić, że nasze wysokiej jakości i niedrogie produkty silnik bardziej opłacalne, aby służyć klientom sprawiają, że ma silną konkurencyjność.
Silniki liniowe w porównaniu z tradycyjnymi silnikami obrotowymi
| Charakterystyka | Silnik liniowy | Tradycyjne metody przenoszenia (kręg/pas) | ||||
| Wysoka precyzja | Napęd bezpośredni bez pośrednich komponentów transmisji eliminuje reakcje i błędy reakcji, umożliwiając dokładność pozycjonowania na poziomie nanometru. | Istnieją reakcje przeciwne, elastyczne deformacje i tarcie, ograniczające precyzję zazwyczaj do poziomu mikrometru. | ||||
| Szybkość i Przyspieszenie |
Prędkości do kilku metry na sekundę i przyspieszenia przekraczające 10G, znaczący wzrost wyposażenia przepustowość. |
Ograniczone przez obrót śruby, prędkość i inercję, co powoduje niższą prędkość i przyspieszenie. | ||||
| Wysoka gładkość | Gładki ruch bez kontaktu Przekaz i minimalne W rezultacie wstrząsy procesy wrażliwe na wibracje Jak litografia. |
Wzmocnienie kontaktowe w przekładni Łańcuch może generować wibracje i hałas. |
||||
| Wysoka czystość | Praktyka bez smarowania eliminuje tłuszcz lub zużycie cząsteczki, spełniające ultra- wysokie wymagania w zakresie czystości produkcji półprzewodników. |
Wymagane jest smarowanie, co powoduje ryzyko zanieczyszczenia. |
||||
| Wysoka niezawodność i Długotrwałość Życie |
Części pierwotne i ruchome (magnetyczne) ścieżki i cewki) nie mają mechanicznych kontakt, co powoduje minimalne zużycie i wydłużone życie. |
Wielokrotne punkty kontaktowe mechaniczne podlegające zużyciu, wymagające regularnego utrzymania. |
||||
| Kompatybilność pod próżnią | Łatwo zaprojektowany do próżni... Kompatybilne modele, co czyni go idealnym dla sprzętu do procesów próżniowych. |
Pozycja smarowania i rozpraszania ciepła znaczące wyzwania w środowiskach próżniowych. |
||||
