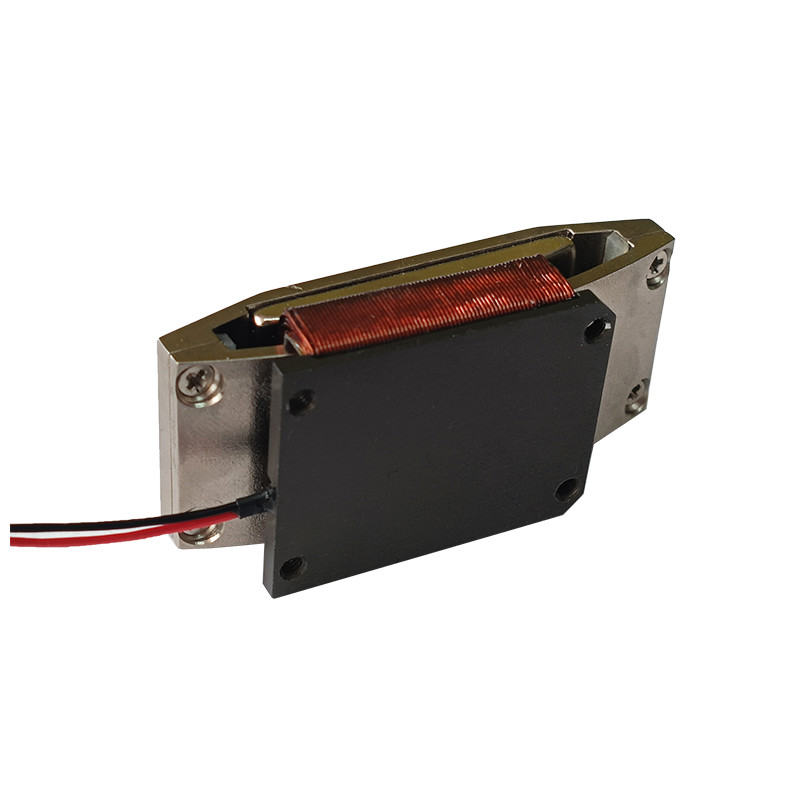

Precyzyjne mikrosilniki obrotowe z cewką drgającą do zastosowań optycznych
| Miejsce pochodzenia | Chiny, Suzhou |
|---|---|
| Nazwa handlowa | SUPT MOTION |
| Orzecznictwo | ISO9001-2000 |
| Numer modelu | Seria VARS |
| Minimalne zamówienie | 1PCS |
| Cena | $125-$230 |
| Szczegóły pakowania | opakowania kartonowe itp. |
| Czas dostawy | <i>1-5pcs ,5 days .</i> <b>1-5 sztuk, 5 dni.</b> <i>>20pcs ,To be negotiated</i> <b>>20szt. Do |
| Zasady płatności | T/t |
| Możliwość Supply | do negocjacji |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Waga | 225,5 g | Długość | 115 mm |
|---|---|---|---|
| Woltaż | 52,4 V | Model produktu | VARS0706-014-00A |
| Chronić funkcję | Całkowicie zamknięty | Powrót Stała EMF (LL) (Kb) | 1.03 |
| Długość*Wysokość (mm) | 115*54,5 | Maksymalny skok (mm) | 14° |
| Typ | Mikrosilnik | ||
| Podkreślić | high precision rotary voice coil motor,micro voice coil motor optical,rotary voice coil motor optical |
||
Możesz zaznaczyć potrzebne produkty i komunikować się z nami na tablicy ogłoszeń.
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $125 | |
| VARS0048-0030-00A | $230 | |
| VARS0706-0014-00A | $150 |
opis produktu
Opis produktu:
Silnik rotacyjny z cewką głosową SUPT to specjalistyczna forma silnika z napędem bezpośrednim, który przekształca energię elektryczną na moment obrotowy, umożliwiając ruch obrotowy w skończonym zakresie kątowym.
Silniki rotacyjne z cewką głosową są szeroko stosowane w technologii optycznej i laserowej ze względu na ich wysoką precyzję, szybką reakcję, kompaktowe rozmiary i doskonałą liniowość między momentem obrotowym wyjściowym a prądem.
Systemy optyczne wymagają ekstremalnej precyzji i responsywności w przypadku mikroregulacji kątowych. Liniowe charakterystyki sterowania i niska bezwładność silników rotacyjnych z cewką głosową spełniają te wymagania. W lidarach, komunikacji laserowej i urządzeniach do obróbki laserowej napędzają one lustra i pryzmaty do drobnych obrotów kątowych, umożliwiając szybkie skanowanie wiązki laserowej, ogniskowanie lub kalibrację pozycjonowania. Zapewnia to dokładność pozycjonowania wiązki na poziomie mikrometrów, a nawet nanometrów.
W precyzyjnych urządzeniach obrazujących, takich jak kamery przemysłowe i teleskopy astronomiczne, RCM precyzyjnie dostrajają kąt osi optycznej obiektywów i kąty przełączania filtrów. Kompensują aberracje optyczne spowodowane wibracjami lub zmianami temperatury, gwarantując klarowność obrazowania.
W instrumentach analitycznych RCM napędzają kąt obrotu siatek dyfrakcyjnych lub monochromatorów, aby precyzyjnie wybierać określone długości fal światła, umożliwiając bardzo dokładne wykrywanie składu materiału.
Rotacyjne silniki z cewką głosową SUPT stanowią doskonały wybór.
Cechy:
- Nazwa produktu: Silnik rotacyjny z cewką głosową, Rotacyjny silnik z napędem bezpośrednim, Silnik wahadłowy z cewką głosową, Silnik łukowy z cewką głosową
- Waga: 65g
- Numer modelu: VARS0706-014-00A
- Nazwa: Silnik rotacyjny z cewką głosową
- Skok: 14°
Parametry techniczne:
| Parametry | Szczegóły |
|---|---|
| Typ | Rotacyjny silnik z cewką głosową (Rotacyjny VCM, Rotacyjny siłownik z cewką głosową) |
| Gwarancja | 1 rok |
| Skok | 14° |
| Moment obrotowy szczytowy | 7.1N-m |
| Hałas | Niski |
| Długość | 115mm |
| Prędkość | Wysoka |
| Waga | 225.5g |
| Napięcie | 52.4V |
| Model produktu | Moment obrotowy szczytowy (N-m) |
Moment obrotowy ciągły przy 25℃(N-m) |
Całkowity skok stopnie ( stopień) |
Maksymalne napięcie (V) |
Stała EMF wstecznego (V/m/s) |
Waga cewki (g) | Długość (mm) |
Szerokość (mm) |
Wysokość (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

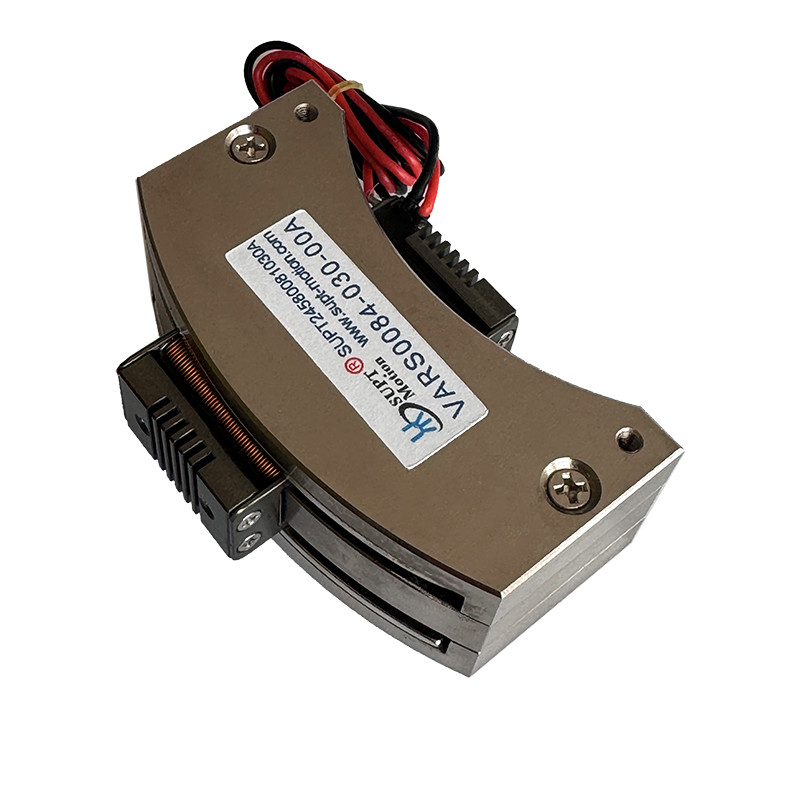

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

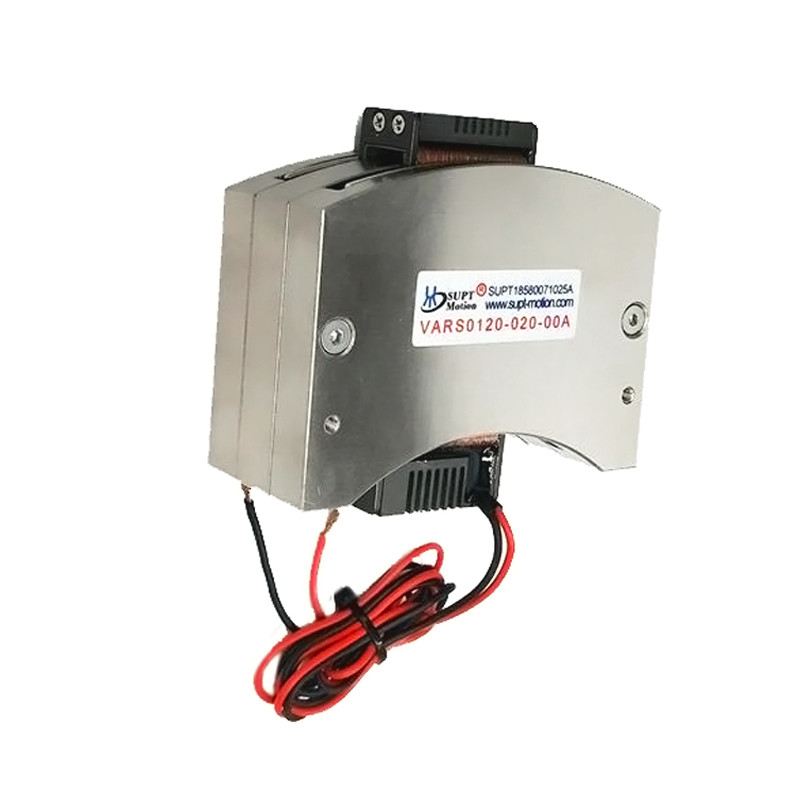

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ∮169.6 | ∮169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ∮240 | 78 |
Zastosowania:
Konkretne zastosowania rotacyjnych silników z cewką głosową SUPT MOTION w dziedzinie optyki:
1. W skanowaniu laserowym i pozycjonowaniu wiązki: W systemach LiDAR i urządzeniach do obróbki laserowej rotacyjne silniki z cewką głosową napędzają dwuwymiarowe galwanometry, aby uzyskać szybką, precyzyjną kontrolę kątową, umożliwiając szybkie skanowanie wiązki laserowej i dokładne pozycjonowanie. Kontrolując obrót galwanometru w dwóch stopniach swobody (oś X i oś Y), wiązka laserowa może być precyzyjnie kierowana do lokalizacji docelowych, zapewniając dokładność pozycjonowania wiązki na poziomie mikronów, a nawet wyższym.
2. W wysokiej klasy kamerach, teleskopach astronomicznych i innym sprzęcie obrazującym, RCM są używane do precyzyjnego dostrajania kąta osi optycznej obiektywów i przełączania kątów filtrów.
3. W zwierciadłach skanujących optycznych: Mechanizmy napędzane przez RCM umożliwiają wielokątowe mechaniczne pochylenie. Ich wbudowane, precyzyjne czujniki sprzężenia zwrotnego położenia, w połączeniu z wielopozycyjnymi przetwornikami analogowo-cyfrowymi, zapewniają wysoką rozdzielczość, aby sprostać wymaganiom szybkiego skanowania i precyzyjnego pozycjonowania w inspekcji optycznej i pokrewnych dziedzinach.
4. W spektrometrach: Rotacyjne silniki z cewką głosową napędzają obrót siatek dyfrakcyjnych lub monochromatorów, aby precyzyjnie wybierać określone długości fal, umożliwiając bardzo dokładne wykrywanie składu materiału. Precyzyjnie kontrolując kąt obrotu siatki, zmienia się kąt dyfrakcji światła, umożliwiając dokładne skupienie różnych długości fal na detektorze.
Teleskopy astronomiczne: W teleskopach astronomicznych rotacyjne silniki z cewką głosową umożliwiają szybką kontrolę odchylenia lustra. Kompensuje to czynniki, takie jak turbulencje atmosferyczne, które wpływają na jakość obserwacji, zwiększając tym samym precyzję obserwacyjną teleskopu.
