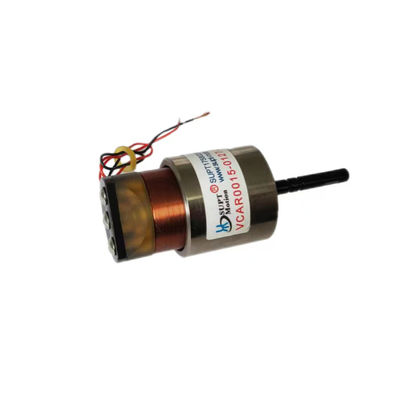

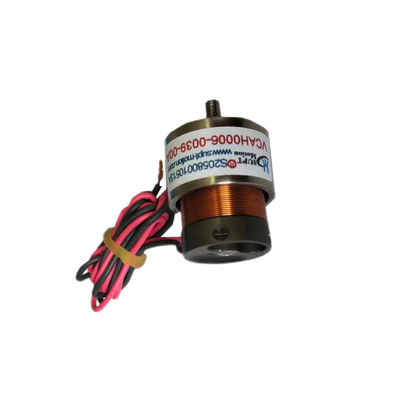

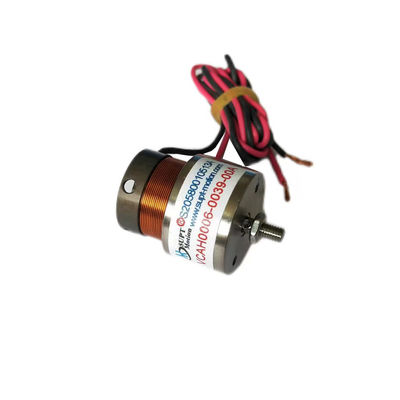

42.7V Liniowy silnik z cewką głosową VCAH Serię lekkiego ciężaru Liniowy aktuator cewków
| Miejsce pochodzenia | Jiangsu, Chiny |
|---|---|
| Nazwa handlowa | SUPT MOTION |
| Orzecznictwo | ISO9001 |
| Numer modelu | Seria VCAH |
| Minimalne zamówienie | ≥5 |
| Cena | $119 |
| Szczegóły pakowania | Opakowanie kartonowe itp |
| Czas dostawy | Ogólna dostawa 5-7 dni, szybka 3-5 dni, luzem do uzgodnienia |
| Zasady płatności | T/T |
| Możliwość Supply | wywiad |
Szczegóły Produktu
| Aktualny zakres | 4.2A | Moc znamionowa | 2500N |
|---|---|---|---|
| Typ produktu | Liniowy silnik z cewką drgającą z wałem | Liniowość | Wysoki |
| Siła wyjściowa | Wysoki | Ładowność | Wysoki |
| Zakres napięcia | 42,7 V | Dokładność pozycjonowania | Wysoki |
| modelu produktu | VCAH0253-0120-00A | ||
| Podkreślić | Silnik z linijną cewką głosową 28 V,Wykonujący cewki liniowe serii VCAH,Wykonawca o lekkiej masie liniowej cewki |
||
opis produktu
Silnik liniowy z cewką wokalną 28 V Seria VCAH o dużej nośności
Opis produktu:
System cewek liniowych to wysoce wydajny, ekonomiczny silnik liniowy, który zapewnia precyzyjną powtarzalność pozycji i niski poziom hałasu. Dzięki długości skoku wynoszącej 12 mm i zakresie prądu 4,2 A ta liniowa cewka drgająca została zaprojektowana tak, aby zużywać niewielką moc, a jednocześnie zapewniać wysoką powtarzalność. Zapewnia również doskonałą kontrolę prędkości liniowej i przyspieszenia.
Liniowy system cewek drgających jest idealny do zastosowań wymagających precyzyjnego pozycjonowania i powtarzalności przy jednoczesnym zachowaniu niskiego poziomu hałasu. Nadaje się również do zastosowań wymagających niskiego zużycia energii i dużej kontroli prędkości liniowej i przyspieszenia. Cewki liniowe to niezawodne i ekonomiczne rozwiązania do szerokiego zakresu zastosowań.
Liniowe silniki cewkowe mają wbudowaną oś kinematyczną i precyzyjne łożyska liniowe. Oś kinematyczna wykonana jest z wysokiej jakości materiałów, które są lekkie, bardzo sztywne i odporne na zużycie.
Szeroko stosowane w półprzewodnikach, precyzyjnych testach i kontrolach, kontroli przepływu zaworów i innych zastosowaniach.
Cechy:
- Liniowy system cewek drgających: Liniowy silnik cewki drgającej
- Moc znamionowa: 2500N
- Długość skoku: 12 mm
- Rezolucja: Wysoki
- Siła wyjściowa: Wysoki
- Typ produktu: Liniowy silnik cewki drgającej z wałem
Parametry techniczne:
| Parametry | Wartość |
|---|---|
| Zakres napięcia | 42,7 V |
| Zużycie energii | Niski |
| Liniowość | Wysoki |
| Moc znamionowa | 2500N |
| Typ produktu | Liniowy silnik cewki drgającej z wałem |
| Poziom hałasu | Niski |
| Prędkość znamionowa | 100 Hz (obr/min) |
| Długość skoku | 12mm |
| Numer modelu | Seria VCAH |
| Powtarzalność | Wysoki |
| Model produktu | Siła szczytowa (N) |
Ciągła siła przy 25 ℃ (N) |
Całkowity udar (mm) |
Maksymalne napięcie (W) |
Powrót Stała EMF (V/m/s) |
Średnica stojana (mm) | Długość (mm) |
Gwint końca wału (mm) |
| VCAH0253-0120-00A | 253 | 46,5 | 12 | 42,7 | 16 | 53,95 | 109 | M5 (wewnętrzna) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31,5 | 38,9 | M3 (zewnętrzny) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40,5 | M3 (zewnętrzny) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 (zewnętrzny) |
| VCAH0040-0075-00A | 40 | 12.3 | 7,5 | 16.8 | 6.9 | 36 | 50 | ∮3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44,5 | 8 | 41 | 83 | M3 (wewnętrzna) |
| VCAH0065-0140-00A | 65 | 24,6 | 14 | 27,6 | 16 | 44 | 75 | M3 (wewnętrzna) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ∮10 |
| Model produktu | Siła szczytowa (N) |
Ciągła siła przy 25 ℃ (N) |
Całkowity udar (mm) |
Maksymalne napięcie (W) |
Powrót Stała EMF (V/m/s) |
Masa cewki (G) |
Średnica stojana | Gwint końca wału (mm) |
| VCAB0005-0039-00A | 5 | 1,5 | 3 | 5.4 | 0,9 | 23 | 29,5 | M2 (zewnętrzny) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14,5 | 3.1 | 27 | 31,5 | M2,5 (zewnętrzny) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5,72 | 16.2 | 26.2 | M3 (zewnętrzny) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9,75 | 14.8 | 33 | M3 (zewnętrzny) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21,5 | 4.1 | 12,5 | 30,5 | Wał ∮4,8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9,8 | 24,7 | 5.8 | 20 | 34.1 | M3 (zewnętrzny) |
| VCAB0022-0448-00A | 22 | 11.4 | 44,8 | 14.3 | 4 | 52 | 48 | M3 (wewnętrzna) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (wewnętrzna) |
| VCAB0033-0099-00A | 33 | 8 | 9,9 | 24.3 | 5,87 | 23,5 | 36 | M3 (zewnętrzny) |
| VCAB0033-0224-00A | 33 | 13,5 | 22.4 | 26,7 | 6.8 | 69 | 58 | M3 (wewnętrzna) |
| VCAB0035-0105-00A | 35 | 15.6 | 10,5 | 11.9 | 5 | 91 | 50 | M3 (wewnętrzna) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46,5 | 53 | M3 (wewnętrzna) |
| VCAB0044-0059-00A | 44.1 | 17,7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (wewnętrzna) |
| VCAB0044-0075-00A | 44 | 13,7 | 7,5 | 16.8 | 7.6 | 38,6 | 31.1 | M3 (zewnętrzny) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44,9 | 8,88 | 65,9 | 38.1 | M3 (wewnętrzna) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26,9 | 17,7 | 79 | 43 | M3 (wewnętrzna) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34,5 | 12.7 | 45.2 | 43.1 | M3 (wewnętrzna) |
| VCAB0087-0563-00A | 87 | 17,5 | 56.3 | 63,4 | 8.1 | 177 | 72 | wał ∮10 |
| VCAB0088-0191-00A | 88,5 | 23.2 | 19.1 | 29,9 | 8 | 162 | 50,8 | M3 (wewnętrzna) |
| VCAB0105-0164-00A | 105 | 35,4 | 16.1 | 20.1 | 11,5 | 150 | 60,4 | M3 (wewnętrzna) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17,5 | 125 | 73 | wał ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | wał ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | wał ∮8 |
| VCAB0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | wał ∮10 |
| VCAB0436-0187-00A | 436 | 147,6 | 18,7 | 40,7 | 40,7 | 648 | 80,4 | wał ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31,6 | 37.2 | 775 | 78,4 | wał ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | wał ∮10 |
Aplikacje:
Główne zastosowanie silnika cewki drgającej:
1. Przemysł półprzewodników: okablowanie, cięcie, wiercenie, systemy transportowe, spawanie, robotyka.
2. Działanie zaworów w terenie: Typ zaworów dozujących, systemy prób ciśnieniowych, chemia zaworów pneumatycznych
układ wtryskowy.
3. Przemysł mikromaszynowy: systemy podawania, mikro wiercenie, precyzyjne tłoczenie.
4. System wibracyjny: stół wytrząsający, platforma wibracyjna.
5. Dziedzina medyczna: system mikroiniekcji, sprzęt oddechowy, sprzęt testujący.
6. Technologia lotnicza: system kontroli lotu, system sprzężenia zwrotnego pilota.
7. Pole zastosowań komercyjnych: System automatycznego ustawiania ostrości z miniaturową kamerą chłodzącą komputer.
8. Przemysł automatyczny: sprzęt laserowy, dozownik, sprzęt testowy, maszyny tekstylne.
